Grundfos CU 3 2 Series

Português (PT)
184

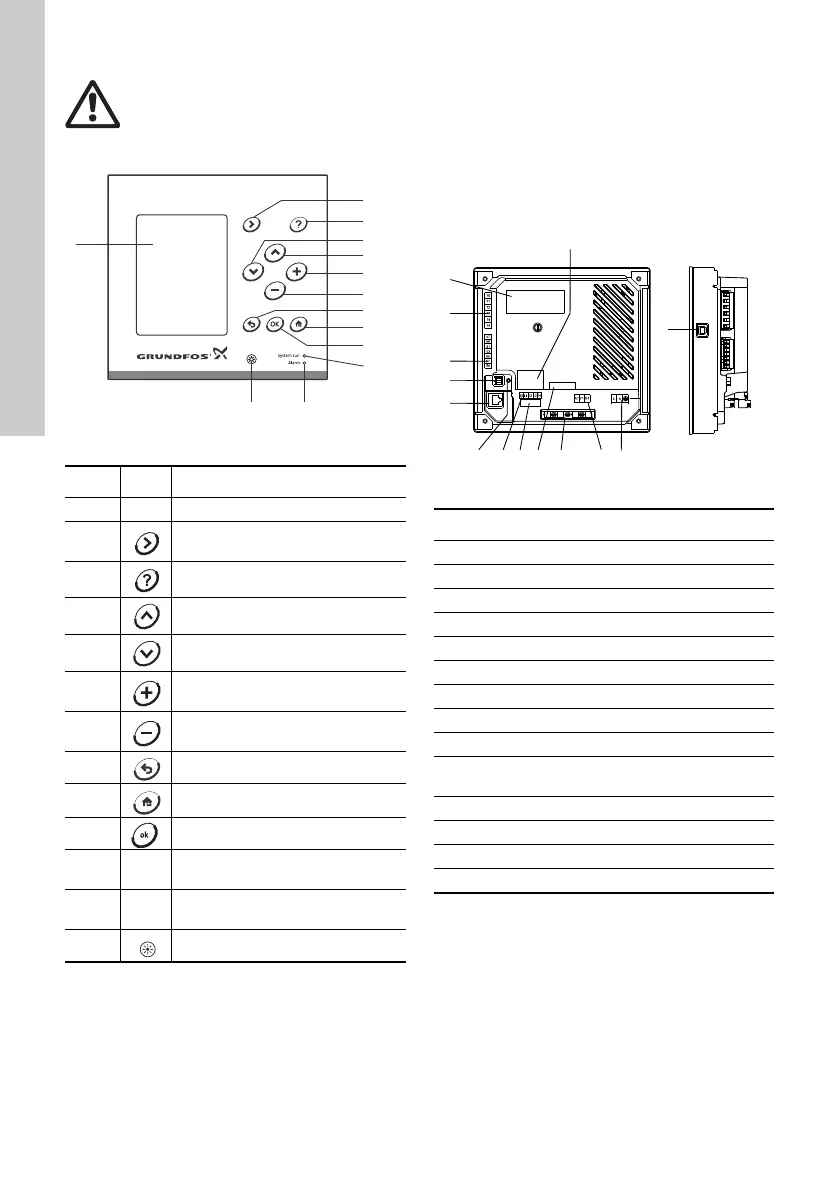

Fig. 1 Exemplo de CU 3X2
* Alguns textos de ajuda aplicam-se a todo o visor,
outros textos aplicam-se às linhas individuais do
visor.
2.1 Indicadores luminosos
O CU 3X2 tem um indicador luminoso verde e um
indicador luminoso vermelho.
O indicador luminoso verde acende-se quando se
liga a alimentação.
O indicador luminoso vermelho acende-se quando o
sistema se encontra em modo de alarme.
2.2 Terminais
Fig. 2 Parte posterior do CU 3X2
Para mais informações, consulte a secção
9.12 Grupos de terminais.
2.3 Ambientes potencialmente explosivos
O CU 3X2 não deve ser instalado em ambientes
explosivos, mas pode ser utilizado conjuntamente
com bombas Grundfos aprovadas para instalação
em ambientes potencialmente explosivos.
Aviso
Se o CU 3X2 for utilizado de uma forma
diferente da especificada pelo fabricante,
a protecção garantida pelo CU 3X2 poderá
ser prejudicada.
TM05 3044 0912
Pos. Descrição
1 Visor LCD
2
Altera para a coluna seguinte na
estrutura do menu.
3 Altera para o texto de ajuda.*
4 Sobe nas listas.
5 Desce nas listas.
6
Aumenta o valor de um parâmetro
seleccionado.
7
Reduz o valor de um parâmetro
seleccionado.
8 Retrocede um visor.
9 Regressa ao menu "Estado".
10 Guarda um valor.
11
Indicador luminoso verde
(funcionamento)
12
Indicador luminoso vermelho
(alarme)
13 Alterações no brilho do display.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. Descrição
1 Chapa de características
2 Terminais para relés de saída digital
3 Terminais para entradas analógicas
4 Ligação de serviço
5 Ethernet (RJ45)
6 Indicador de tensão de alimentação
7 Terminais para entradas digitais
8 Terminais para bateria de reserva
9 Terminais para módulo CIM (opcional)
10
Abraçadeiras para cabos para ligações
GENIbus
11 Ligação GENIbus interna
12 Terminal para alimentação
13 Etiqueta para bateria de reserva
14 Entrada USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
