Português (PT)
185

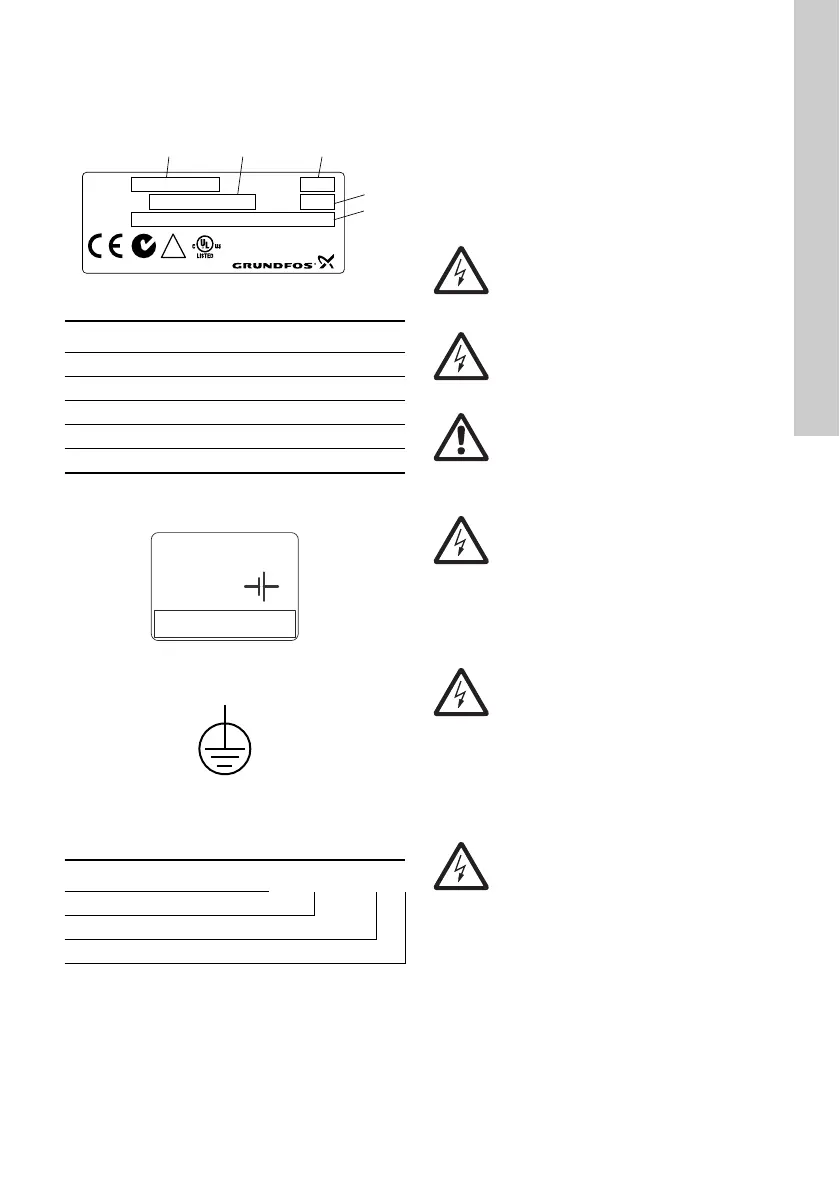

3. Identificação
O CU 3X2 pode ser identificado através da chapa de
características situada na parte posterior.
Consulte a fig. 3.
Fig. 3 Exemplo de chapa de características
O CU 3X2 tem uma etiqueta para bateria de reserva.
Consulte a fig. 4.
Fig. 4 Etiqueta para bateria de reserva
Fig. 5 Terminal de terra de protecção
3.1 Código de identificação
4. Instalação
O CU 3X2 destina-se apenas a utilização em painéis
de controlo.
Antes da instalação, verifique os seguintes aspec-
tos:
• O CU 3X2 corresponde ao encomendado?
• É adequado à alimentação disponível no local de
instalação?
• Sofreu danos durante o transporte?
TM05 3240 1012
Pos. Descrição
1 Designação do tipo
2 Código e número da versão
3 Número de série
4 Código de fabrico (ano e semana)
5 Tensão, frequência e potência nominais
TM04 2367 2408 TM00 5827 3408
Código Exemplo CU 3 X 2
CU Unidade de controlo
3X Série do controlador
2 Número de modelo
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Aviso
Desligue a alimentação antes de efectuar
quaisquer ligações. Certifique-se de que
não pode ser ligada inadvertidamente.
Aviso
A instalação eléctrica deve ser efectuada
por uma pessoa autorizada, em conformi-
dade com as regulamentações locais.
Aviso
Respeite as regulamentações locais relati-
vas à segurança, à saúde e ao ambiente.
Aviso
Os terminais L e N, bem como os termi-
nais 70 a 75, podem estar ligados a ten-
são de contacto perigosa. Pode haver ten-
são de controlo externa proveniente de
outros grupos.
Aviso
Todos os fios até às unidades exteriores
ao painel de controlo têm de ser do tipo
H05VV-F, de acordo com a norma CENE-
LEC HD21 (para evitar danos pessoais
provocados pelo contacto com os fios).
EUA e Canadá:
A instalação local da cablagem deve res-
peitar o Código Nacional de Electricidade
(NEC) e/ou o Código Eléctrico do Canadá.
Aviso
A instalação deve incluir um disjuntor de
modo a desligar a alimentação eléctrica.
Deve estar perto do CU 3X2 e ser de fácil
acesso ao operador. Tem de estar assina-
lado como disjuntor para o CU 3X2.
O disjuntor deve cumprir as normas
IEC 60947-1 e IEC 60947-3.
