Română (RO)
195

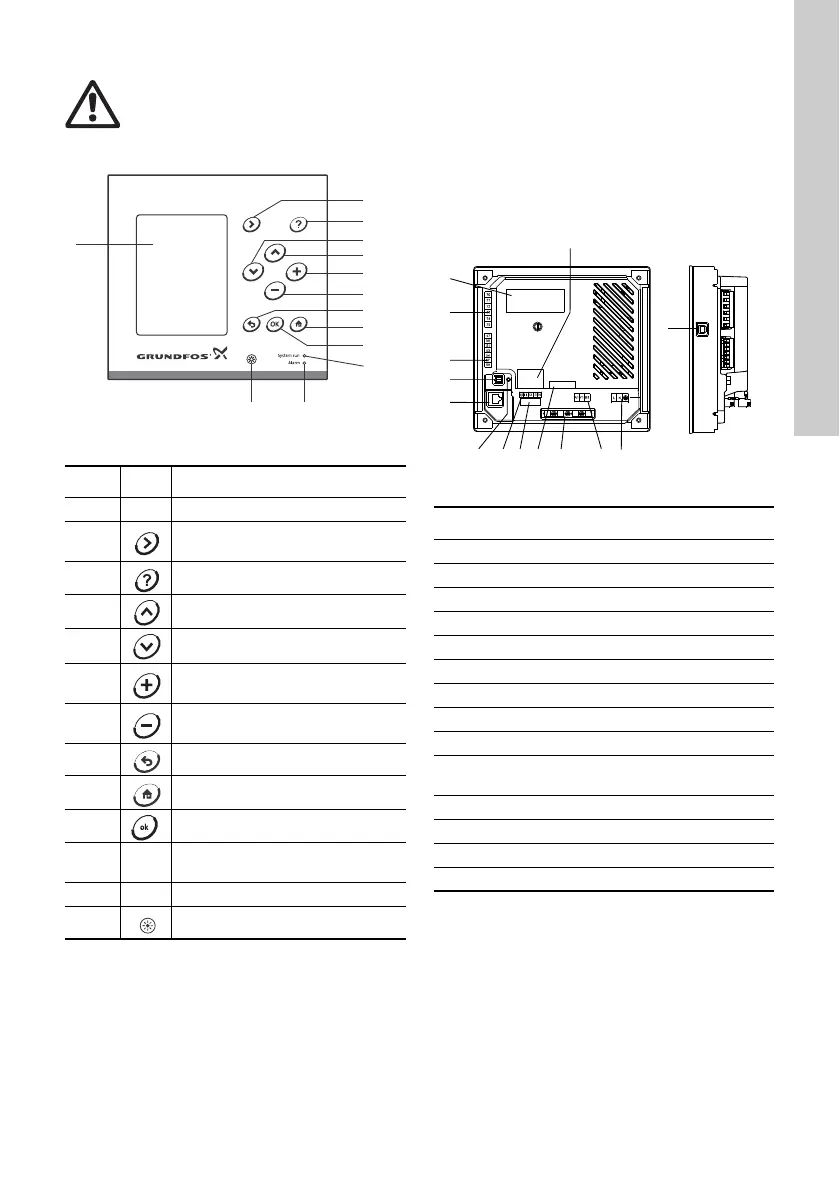

Fig. 1 Exemplu de CU 3X2
* Textul de ajutor se aplică asupra întregului afișaj,
alte texte la liniile individuale din afișaj.
2.1 Indicatori luminoşi
CU 3X2 prezintă un indicator luminos verde şi unul
roşu.
Indicatorul luminos verde este aprins permanent
când alimentarea electrică a fost cuplată.
Indicatorul luminos roșu este aprins când sistemul
este în mod alarmă.
2.2 Borne
Fig. 2 Spatele CU 3X2
Pentru informaţii suplimentare, vezi secţiunea
9.12 Grupuri de borne.
2.3 Medii cu potenţial de explozie
CU 3X2 nu trebuie instalat în medii potenţial
explozive, dar poate fi utilizat împreună cu pompele
Grundfos certificate pentru instalarea în medii cu
potenţial de explozie.
Avertizare
Dacă CU 3X2 este utilizat într-o manieră
care nu este specificată de către
producător, protecţia furnizată de
CU 3X2 poate fi defectuoasă.
TM05 3044 0912
Poz. Descriere
1 Afișaj LCD.
2
Avansează la următoarea coloană
înstructura meniului.
3 Trece la text de ajutor.*
4 Avansează în sus în liste.
5 Avansează în jos în liste.
6
Măreşte valoarea parametrului
selectat.
7
Reduce valoarea parametrului
selectat.
8 Se întoarce înapoi un ecran.
9 Se întoarce la meniul "Stare".
10 Salvează o valoare.
11
Indicator luminos verde
(funcţionare).
12 Indicator luminos roşu (alarmă).
13 Modifică luminozitatea afişajului.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Poz. Descriere
1 Plăcuţa de identificare
2 Borne pentru relee de ieşire digitale
3 Borne pentru intrări analogice
4 Conexiune service
5 Ethernet (RJ45)
6 Indicator tensiune
7 Borne pentru intrări digitale
8 Borne pentru bateria de rezervă
9 Borne pentru modulul CIM (opțional)
10
Cleme de cablu pentru conexiuni
GENIbus
11 Conexiune internă GENIbus
12 Borne pentru alimentarea generală
13 Etichetă pentru bateria de rezervă
14 Port USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
