3. Identificare
CU 3X2 poate fi identificat cu ajutorul plăcuţei de
identificare de pe spate. Vezi fig. 3.

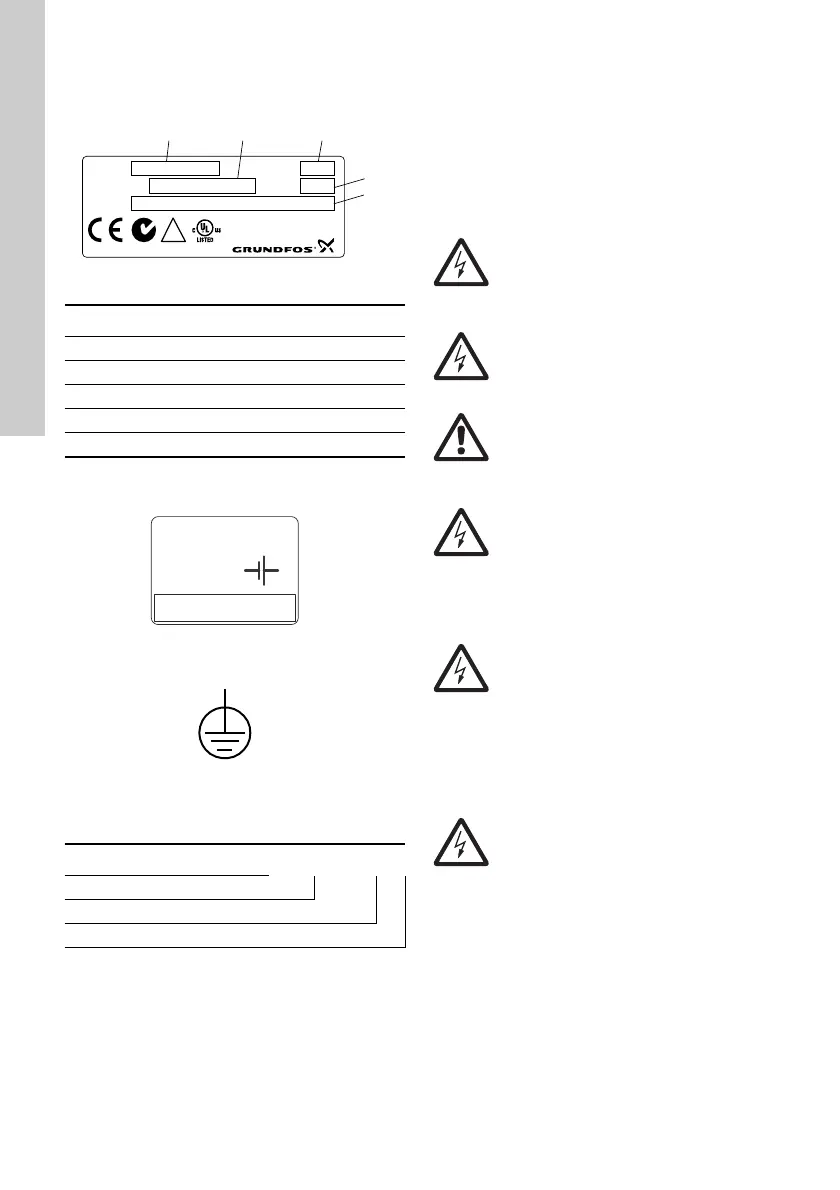

Fig. 3 Exemplu de plăcuţă de identificare
CU 3X2 are o etichetă pe spatele bateriei.
Vezi fig. 4.
Fig. 4 Etichetă pentru bateria de rezervă
Fig. 5 Bornă pentru împământare de protecţie
3.1 Codificare
4. Instalarea
CU 3X2 este numai pentru folosirea panourilor de
control.
Înainte de instalare, verificaţi următoarele:
• Corespunde CU 3X2 cu cel comandat?
• Sursa de alimentare electrică disponibilă la
locului de instalare este potrivită?
• A fost deteriorat pe timpul transportului?
TM05 3240 1012
Poz. Descriere
1 Denumire tip
2 Număr produs şi numărul versiunii
3 Număr de serie
4 Cod de producţie (an şi săptămână)
5 Tensiune, frecvenţă şi putere nominale
TM04 2367 2408 TM00 5827 3408
Cod Exemplu CU 3 X 2
CU Unitate de control
3X Serie controler
2 Număr model
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Avertizare
Opriţi alimentarea cu curent înainte de a
face conexiunile. Asiguraţi-vă că
alimentarea electrică nu poate fi recuplată
în mod accidental.
Avertizare
Instalarea electrică trebuie realizată de un
electrician autorizat în conformitate cu
reglementările locale.
Avertizare
Observați regulile locale pentru siguranță,
sănătate și mediu.
Avertizare
Bornele L şi N ca şi bornele 70 până la 75
pot fi conectate la tensiune de contact
periculoasă. Poate să apară un control
extern al tensiunii de la alte grupuri.
Avertizare
Toate firele către unităţile exterioare
panoului de control trebuie să fie de tipul
H05W-F conform CENELEC HD21 (pentru
a evita accidentele prin atingerea firelor).
SUA și Canada:
Instalația electrică trebuie să corespundă
cu Codul electric național (NEC) și/ sau
Codul Canadian Electric.
Avertizare
Instalaţia trebuie să încorporeze un
întrerupător de circuit pentru a decupla
alimentarea de la reţea. Trebuie să fie
aproape de CU 3X2 şi uşor accesibil
pentru operator. Trebuie marcat ca
întrerupător de circuit pentru CU 3X2.
Întrerupătorul de circuit trebuie să fie
conform cu IEC 60947-1 şi IEC 60947-3.
