5. Instalare mecanică
Fixaţi CU 3X2 cu cele patru şuruburi, M5 x 10 livrate
cu unitatea (vezi poz. 1).
Cuplu maxim: 1,4 Nm.
Dimensiunile CU 3X2, vezi secțiunea 14. Dimensiuni.

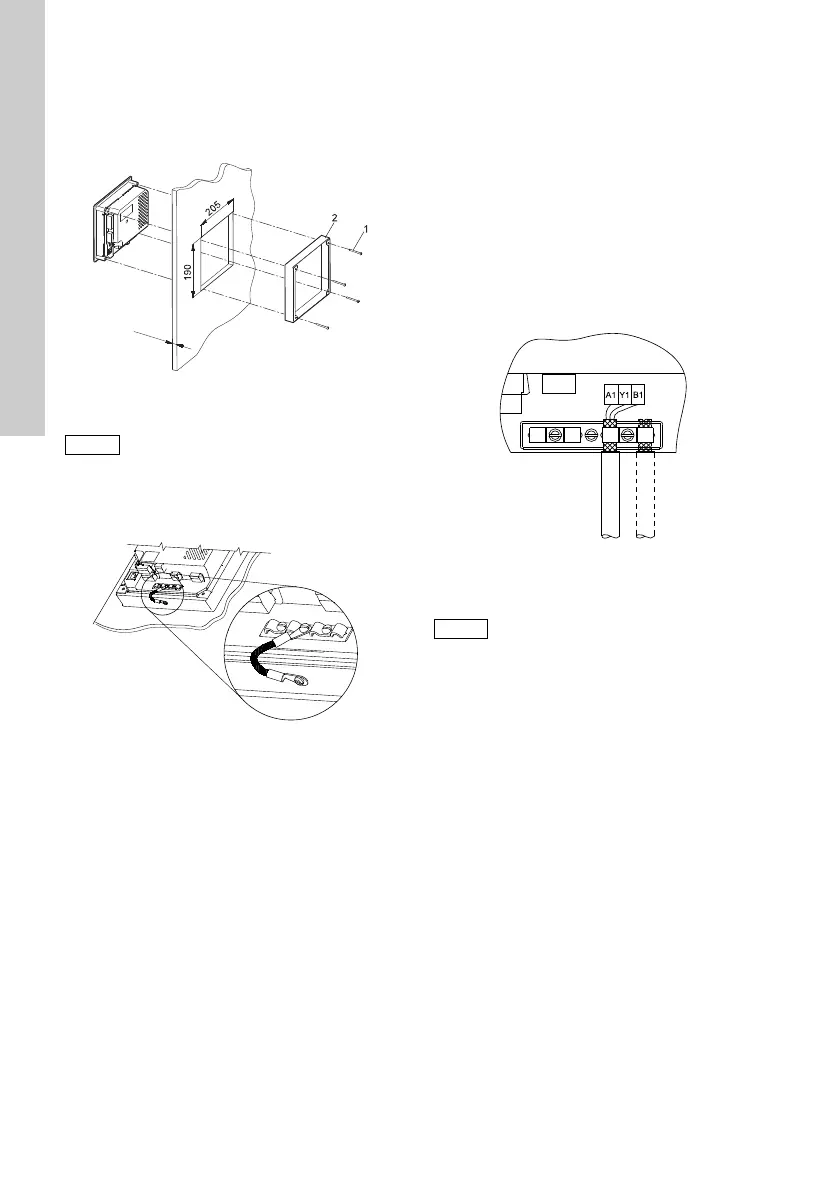

Fig. 7 Montaj pe faţa panoului (standard)
Conectaţi borna de împământare (clemă cablu) de
pe CU 3X2 pe cadrul de montare (poz. 2, fig. 7).
Vezi fig. 8.
Fig. 8 Conexiune la pământ
6. Instalare EMC-corect
CU 3X2 este în mod normal montat într-un panou
care mai conţine şi un modul IO 351, contactori și
alte echipamente de putere. Panoul poate conține și
alte module Grundfos și convertizoare de frecvență.
Pentru a asigura o funcţionare fără probleme, este
foarte important să se instaleze modulele electronice
într-o manieră corectă EMC:
• Asiguraţi o împământare suficientă între CU 3X2
şi cadru. Vezi fig. 8.
• Utilizaţi cabluri ecranate pentru GENIbus.
Conectați ecranul la clema de cablu a CU 3X2 în
fața bornelor A1, Y1 și B1. Vezi fig .9.
De asemenea folosiți cablu ecranat la
modulul CIM.
Fig. 9 Înveliş de ecranare fixat cu clemă de
cablu
• Conductorii de semnal pentru intrări şi ieşiri
digitale şi analogice trebuie ecranaţi, adică
trageţi învelişul de ecranare până la CU 3X2 şi
conectaţi-l la masă cu o clemă de cablu.
• Nu răsuciţi capetele ecranului pentru a evita
nodurile , deoarece aceasta va distruge efectul
ecranării la frecvenţe înalte. Utilizaţi cleme
pentru cablu.
TM03 1301 4105
Pentru a avea clasa de protecție IP55,
CU 3X2 trebuie montat într-o cutie sau
dulap.
TM04 2066 1908
TM04 2065 1908
Orice bandă izolantă plastifiată între ecran
şi manşon trebuie îndepărtată înainte de a
instala cablul în clema de cablu.
