Română (RO)
199
6.1 Conexiune internă GENIbus
Comunicația internă este stabilită prin GENIbus.

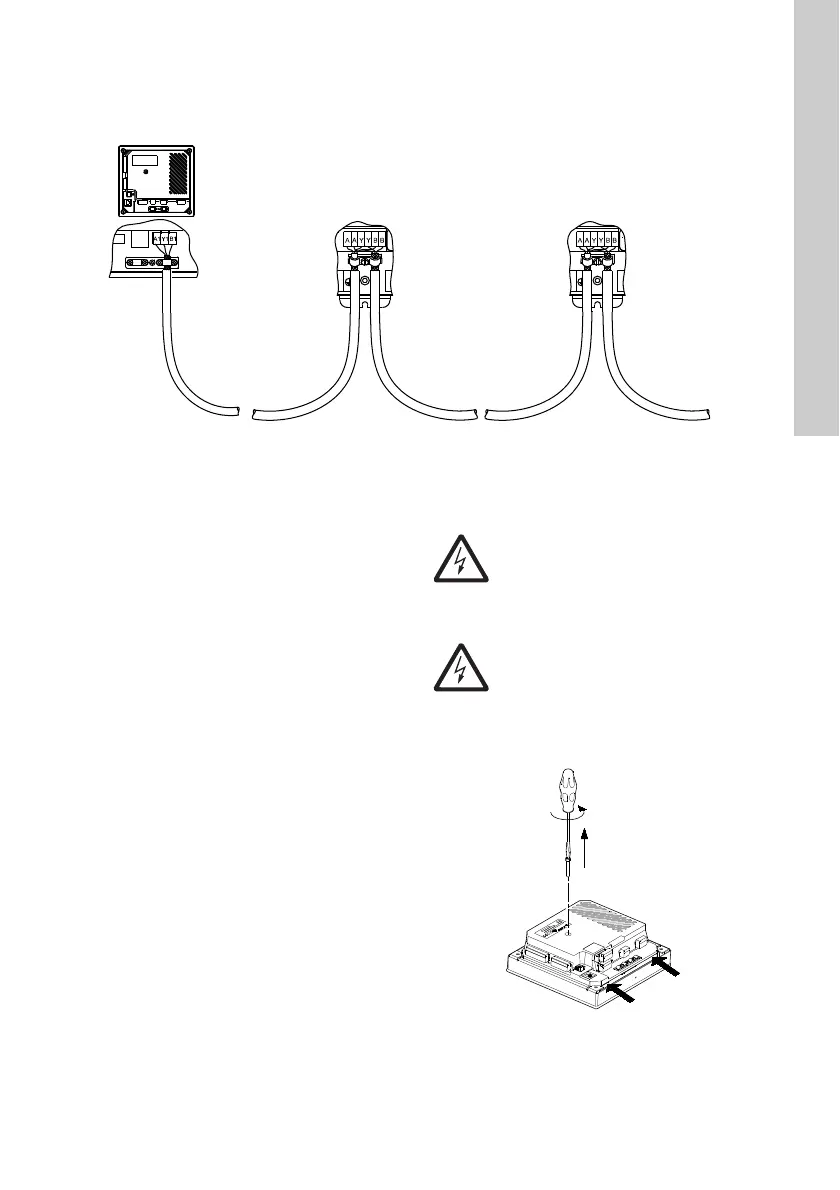

Fig. 10 Conexiune GENIbus
Tipul modulului și numărul modulelor depinde de softul aplicației.
6.2 Module de interfață de comunicație bus
CU 3X2 poate fi conectat la o rețea de comunicațoe
externă printr-un modul atașat CIM.
CIM: Communication Interface Module.
Modulele CIM trebuie comandate separat.
Conectați modulul CIM descris în instrucțiunile de
instalare și funcționare furnizate cu modulul.
6.3 Fixarea modulului CIM
Modulul CIM trebuie fixat de personalul autorizat.
1. Îndepărtați șuruburile de pe capacul din spate a
CU 3X2. Vezi fig. 11.
Fig. 11 Îndepărtarea șurubului ținând capacul
din spate
TM05 1917 3911
Avertizare
Închideți alimentarea electrică la CU 3X2
înainte de fixarea modului CIM.
Avertizare
Refularea electrostatică (ESD) trebuie
evitată când se fixează modulul CIM, de
exemplu printr-o bridă antistatică așa cum
se vede în fig. 13.
TM04 2402 2508
