Grundfos CU 3 2 Series

Svenska (SE)
229

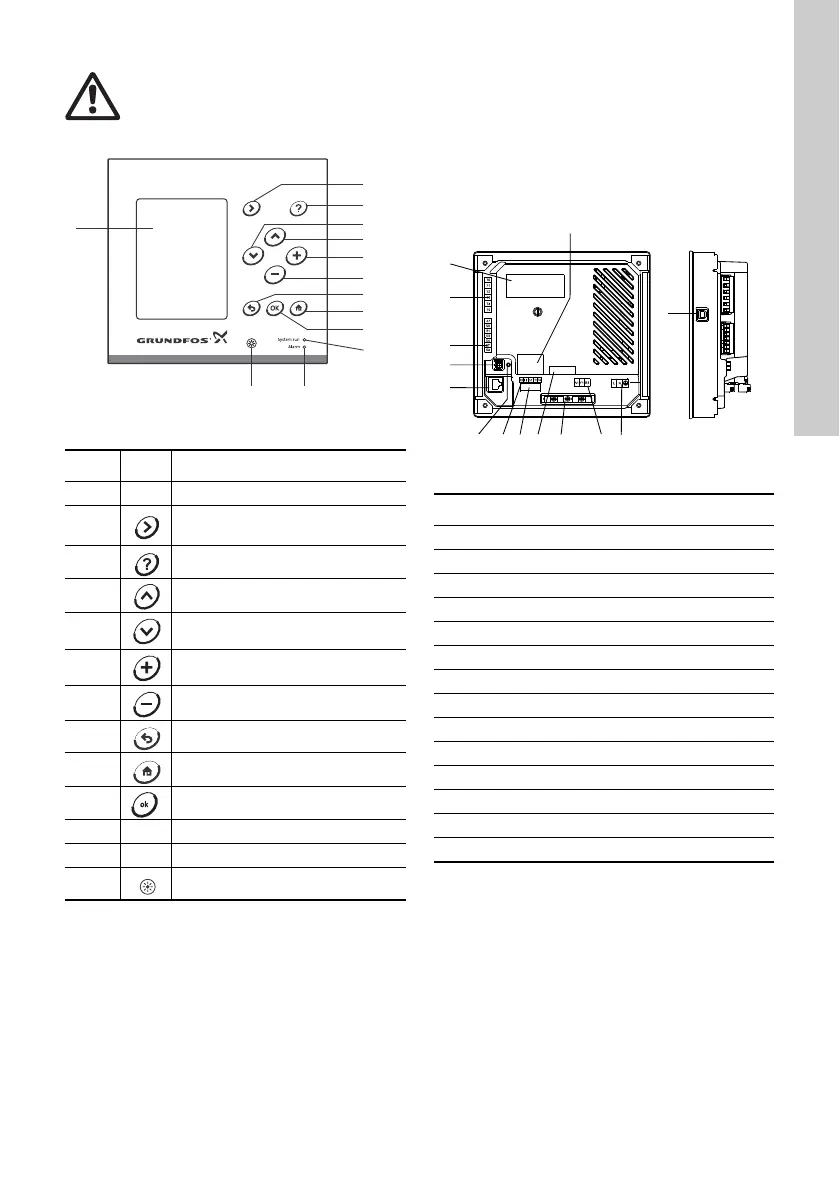

Fig. 1 Exempel på CU 3X2
* Vissa hjälptexter gäller hela displayen, andra texter
gäller enskilda rader på displayen.
2.1 Indikeringslampor
CU 3X2 har en grön och en röd indikeringslampa.
Den gröna indikeringslampan lyser när strömförsörj-
ningen är tillslagen.
Den röda indikeringslampan lyser med fast sken när
systemet befinner sig i larmläge.
2.2 Plintar
Fig. 2 CU 3X2, vy bakifrån
Mer information finns i avsnitt 9.12 Plintgrupper.
2.3 Miljöer med explosionsrisk
CU 3X2 får inte installeras i explosiv miljö, men kan
användas tillsammans med Grundfospumpar som är
godkända för installation i miljö med explosionsrisk.
Varning
Om CU 3X2 används på annat sätt än som
anges av tillverkaren kan dess skydds-
funktion försämras.
TM05 3044 0912
Pos. Beskrivning
1 LCD-display.
2
Växlar till nästa kolumn i meny-
strukturen.
3 Växlar till hjälptext.*
4 Går uppåt i listor.
5 Går nedåt i listor.
6 Ökar värdet för vald parameter.
7 Minskar värdet för vald parameter.
8 Visar föregående displaybild.
9 Går tillbaka till menyn "Status".
10 Sparar ett värde.
11 Grön indikeringslampa (drift).
12 Röd indikeringslampa (larm).
13 Ändrar ljusstyrkan i displayen.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. Beskrivning
1 Typskylt
2 Plintar för digitala utgångsreläer
3 Plintar för analoga ingångar
4 Serviceanslutning
5 Ethernet (RJ45)
6 Spänningsindikator
7 Plintar för digitala ingångar
8 Plintar för reservbatteri
9 Plintar för CIM-modul (tillval)
10 Kabelklämmor för GENIbus-anslutning
11 Intern GENIbus-anslutning
12 Plint för försörjningsspänning
13 Etikett för reservbatteri
14 USB-port
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
