Svenska (SE)
230

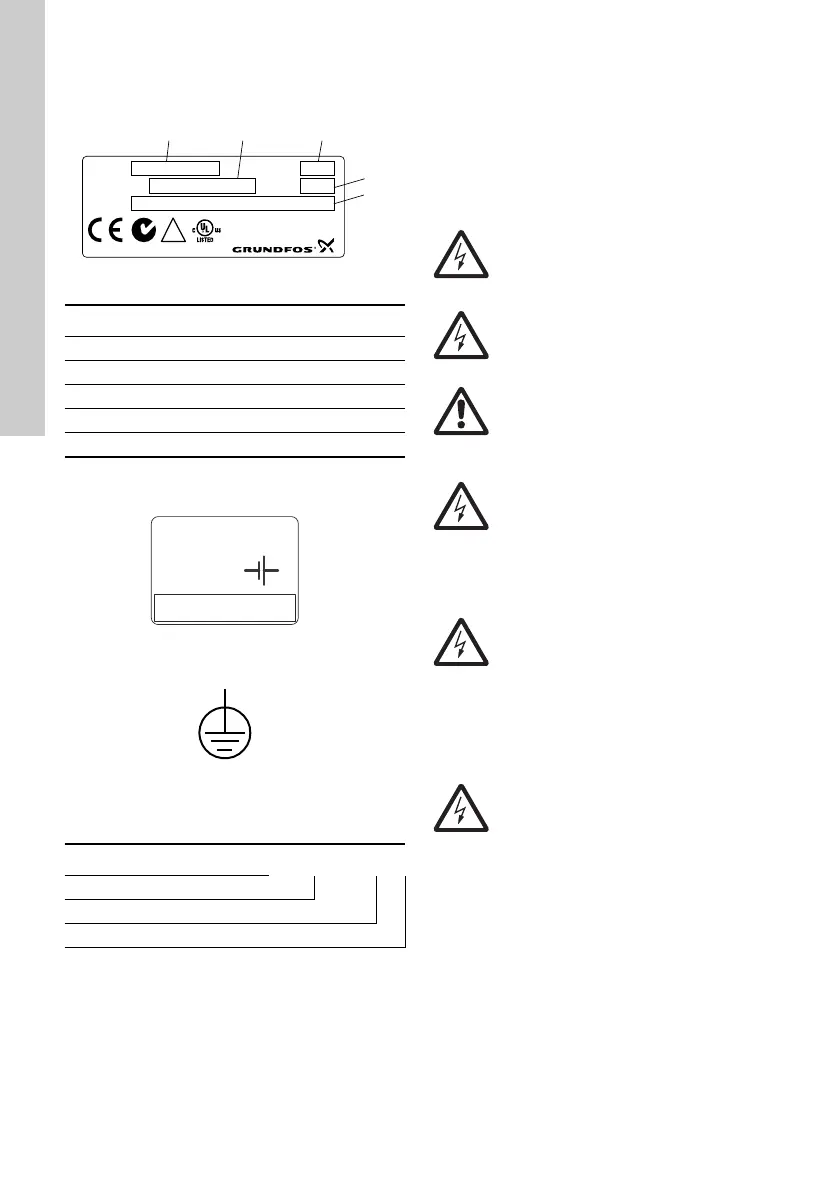

3. Identifikation
CU 3X2 identifieras med hjälp av typskylten på bak-
sidan. Se fig. 3.
Fig. 3 Exempel på typskylt
CU 3X2 har en etikett för reservbatteri.
Se fig. 4.
Fig. 4 Etikett för reservbatteri
Fig. 5 Plint för skyddsjord
3.1 Typnyckel
4. Installation
CU 3X2 är endast avsedd för användning i manöver-
paneler.
Kontrollera följande före installation:
• Motsvarar CU 3X2 beställningen?
• Är den lämplig för nätspänningen på installations-
platsen?
• Har den transportskador?
TM05 3240 1012
Pos. Beskrivning
1 Typbeteckning
2 Produkt- och versionsnummer
3 Serienummer
4 Tillverkningsnummer (år och vecka)
5 Märkspänning, -frekvens och -effekt
TM04 2367 2408 TM00 5827 3408
Kod Exempel CU 3 X 2
CU Styrenhet
3X Automatikskåpserie
2 Modellnummer
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Varning
Bryt spänningsförsörjningen innan anslut-
ningar görs. Säkerställ att spänningsför-
sörjningen inte kan slås till av misstag.
Varning
Elinstallation ska utföras av behörig elek-
triker i enlighet med lokala bestämmelser.
Varning
Beakta gällande lokala regler för hälsa,
säkerhet och miljö.
Varning
Plintarna L och N samt 70 till 75 kan vara
anslutna till farlig spänning. Extern styr-
spänning från andra grupper kan före-
komma.
Varning
Alla kablar till enheter utanför manöverpa-
nelen måste vara av typ H05VV-F enligt
CENELEC HD21 (för att undgå skador
orsakade av att ledarna vidrörts).
USA och Kanada:
Kablageinstallation ska uppfylla National
Electrical Code (NEC) och/eller Canadian
Electrical Code.
Varning
Installationen måste vara försedd med en
brytare som bryter spänningsförsörj-
ningen. Brytaren ska vara placerad nära
CU 3X2 och lätt åtkomlig för operatören.
Brytaren ska vara märkt som brytare för
CU 3X2. Brytaren måste uppfylla
IEC 60947-1 och IEC 60947-3.
