Slovenčina (SK)
251

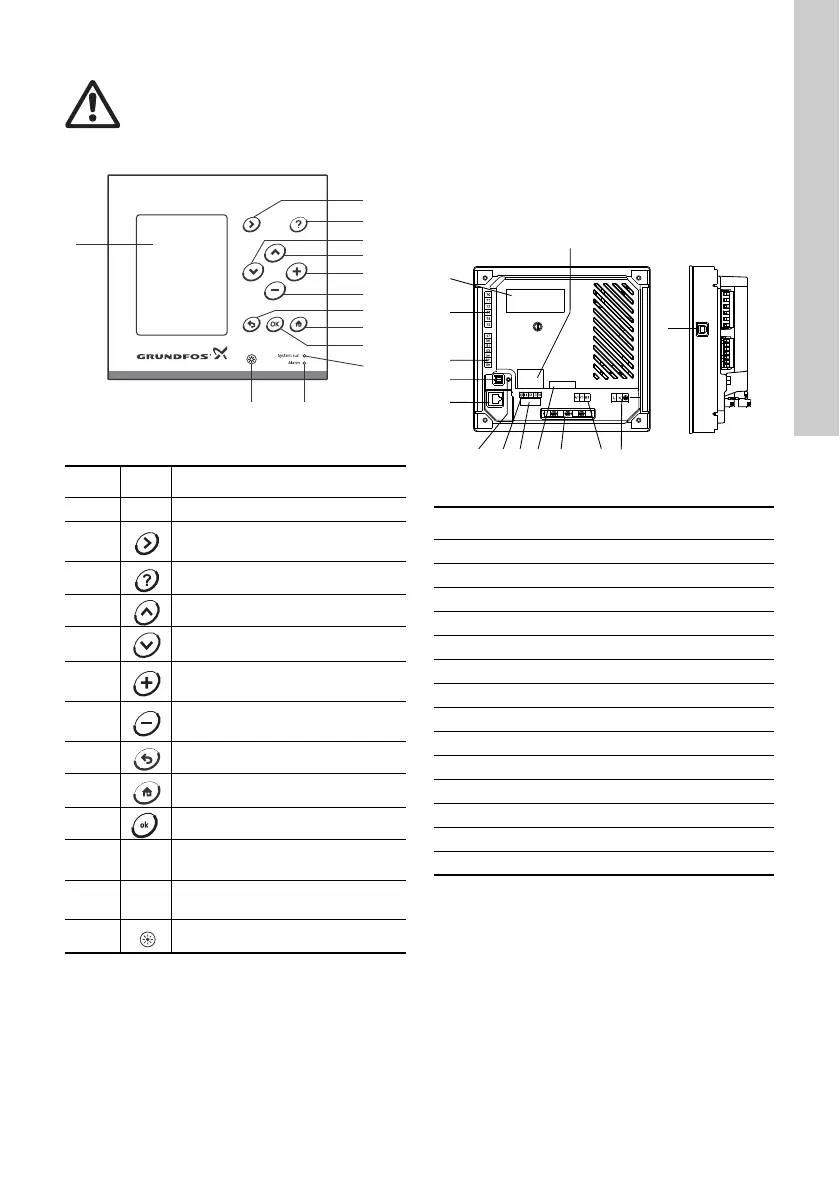

Obr. 1 Príklad CU 3X2
* Niektoré pomocné texty sa vzťahujú na celý
displej, ďalšie texty na jednotlivé riadky displeja.
2.1 Indikačné svetielka
Riadiaca jednotka CU 3X2 je vybavená jedným
zeleným a jedným červeným signálnym svetielkom.
Zelené svetielko svieti, ak bolo zapnuté napájacie
napätie.
Červené svetielko svieti, keď je sústava
v alarmovom režime.
2.2 Póly
Obr. 2 Zadná časť jednotky CU 3X2
Ďalšie informácie sú uvedené v časti 9.12 Skupiny
pólov.
2.3 Potenciálne výbušné prostredie
Riadiaca jednotka CU 3X2 nesmie byť umiestnená
v potenciálne výbušnom prostredí, smie sa však
používať v spojení s čerpadlami Grundfos, ktoré sú
schválené pre inštaláciu v potenciálne výbušnom
prostredí.
Varovanie
Ak sa riadiaca jednotka CU 3X2 nepoužíva
predpísaným spôsobom od výrobcu, môže
dôjsť k narušeniu ochrany, ktorú jednotka
CU 3X2 zaisťuje.
TM05 3044 0912
Poz. Popis
1 LCD displej.
2
Prechod na nasledovnú kolónku
v ponuke menu.
3 Prechod na pomocné texty.*
4 Listovanie smerom hore.
5 Listovanie smerom dole.
6
Zvyšuje hodnotu vybraného
parametra.
7
Znižuje hodnotu vybraného
parametra.
8 Krok späť na displeji.
9 Krok späť na menu "Stav".
10 Uloží hodnotu.
11
Zelená signálna LED dióda
(prevádzka).
12
Červené signálne svetlo
(pohotovosť).
13 Zmena jasu displeja.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Poz. Popis
1 Typový štítok
2 Svorky pre digitálne výstupné relé
3 Svorky pre analógové vstupy
4 Servisné pripojenie
5 Ethernet (RJ45)
6 Indikátor napätia
7 Svorky pre digitálne vstupy
8 Svorky pre náhradné batérie
9 Svorky pre modul CIM (voliteľné)
10 Káblové svorky pre spojenia GENIbus
11 Vnútorné spojenie GENIbus
12 Svorka pre napájacie napätie
13 Štítok pre náhradnú batériu
14 USB port
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
