3. Identifikácia
Riadiacu jednotku CU 3X2 je možné identifikovať
podľa údajov na typovom štítku umiestnenom na jej
zadnej strane. Viď obr. 3.

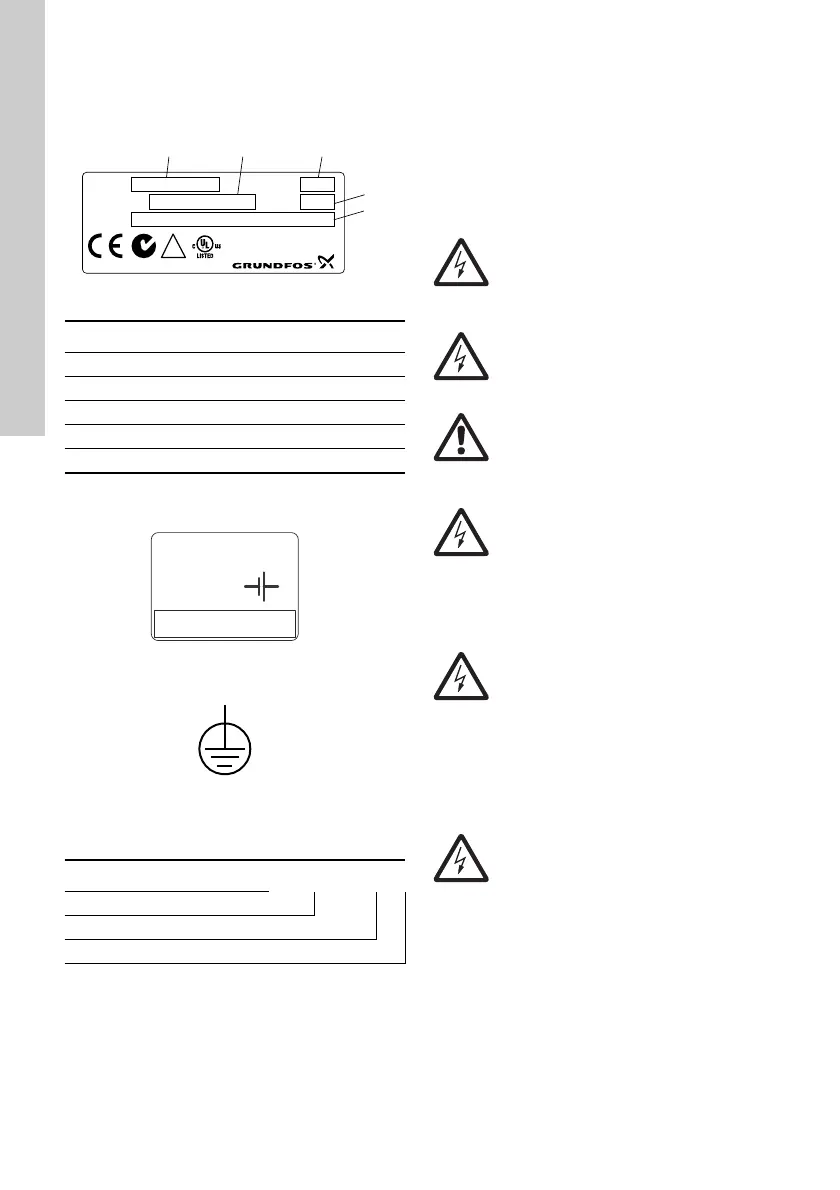

Obr. 3 Príklad typového štítku
Jednotka CU 3X2 má štítok pre záložnú batériu.
Viď obr. 4.
Obr. 4 Štítok pre náhradnú batériu
Obr. 5 Ochranná svorka uzemnenia
3.1 Typový kľúč
4. Inštalácia
Jednotka CU 3X2 je určená len pre použitie
v ovládacích paneloch.
Pred začatím inštalácie skontrolujte nasledujúce:
• Odpovedá CU 3X2 objednávke?
• Je jednotka vhodná pre zdroj napájania dostupná
na mieste inštalácie?
• Nebola jednotka poškodená pri preprave?
TM05 3240 1012
Poz. Popis
1 Typové označenie
2 Číslo produktu a číslo verzie
3 Výrobné číslo
4 Výrobný kód (rok, mesiac a deň)
5 Menovité napätie, frekvencia a výkon
TM04 2367 2408 TM00 5827 3408
Kód Príklad CU 3 X 2
CU Riadiaca jednotka
3X Kontrolné série
2 Číslo modelu
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Varovanie
Pred vykonaním pripojenia vypnite
napájacie napätie. Uistite sa,
že napájacie napätie nemôže byť náhodne
zapnuté.
Varovanie
Elektrické pripojenia môže vykonávať len
oprávnený elektrikár v súlade s platnými
miestnymi predpismi.
Varovanie
Dodržiavajte miestne predpisy pre
bezpečnosť, zdravie a životné prostredie.
Varovanie
Póly L a N ako aj 70 až 75 by mohli byť
pripojené na nebezpečné kontaktné
napätie. Môže sa objaviť vonkajšie
riadiace napätie z iných skupín.
Varovanie
Všetky káble k jednotkám mimo riadiaceho
panelu musia byť typu H05VV-F podľa
CENELEC HD21
(aby sa predišlo zraneniam spôsobeným
pri dotyku káblov).
USA a Kanada:
Inštalačné zapojenie musí odpovedať
predpisom National Electrical Code (NEC),
popr. Canadian Electrical Code.
Varovanie
Pripojená sústava musí obsahovať istič na
vypnutie hlavného prívodu sieťového
napájacieho napätia.
Musí byť umiestnený blízko jednotky
CU 3X2 a ľahko dostupný obsluhe. Musí
byť označený ako vypínač pre riadiacu
jednotku CU 3X2. Ďalej istič musí spĺňať
normy IEC 60947-1 a IEC 60947-3.
