Türkçe (TR)
262

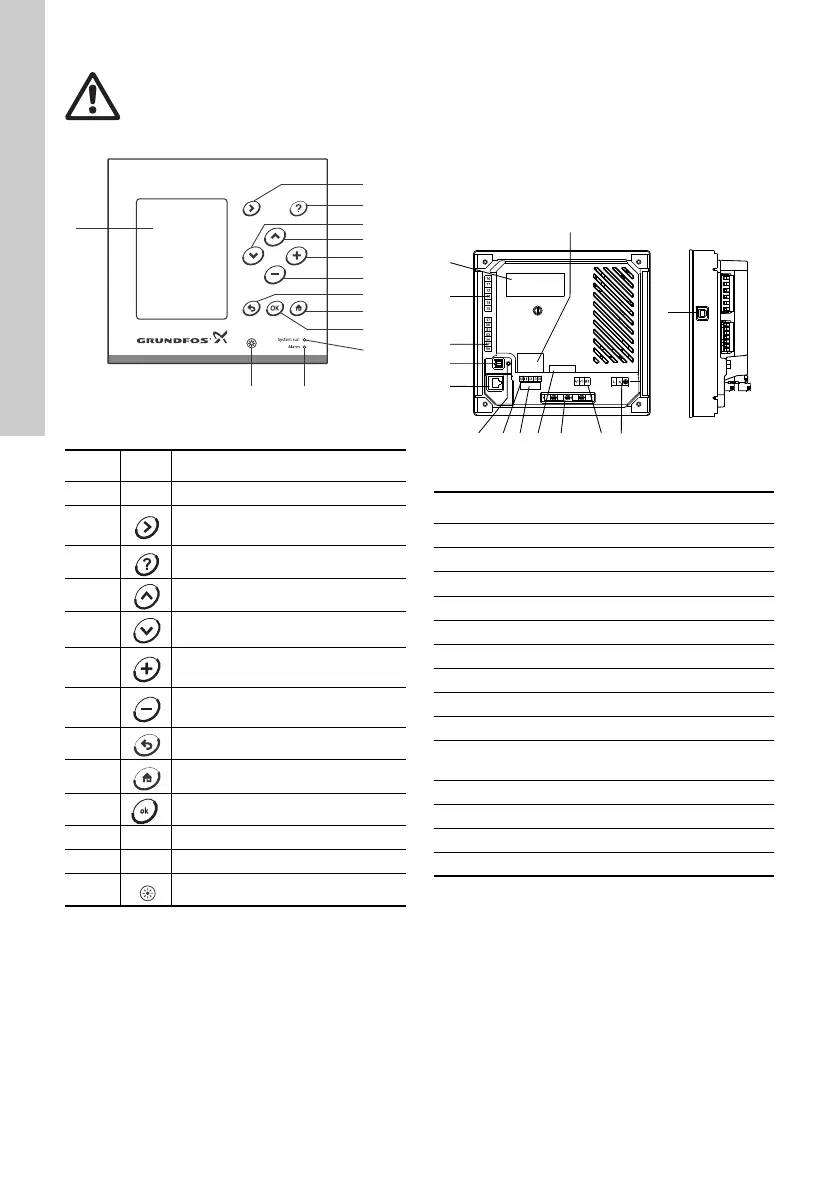

Şekil 1 CU 3X2 örneği
* Bazı yardım metinleri tüm ekran için geçerlidir,
diğer metinler ekranın tek satırları için geçerlidir.
2.1 Gösterge ışıkları
CU 3X2, bir yeşil ve bir kırmızı gösterge ışığına
sahiptir.
Güç kaynağı açıldığında, yeşil gösterge ışığı yanar.
Sistem alarm modunda olduğunda kırmızı gösterge
ışığı yanar.
2.2 Terminaller
Şekil 2 CU 3X2 arka kısmı
Daha fazla bilgi için, 9.12 Terminal grupları
bölümüne bakınız.
2.3 Potansiyel olarak patlayıcı ortamlar
CU 3X2, potansiyel olarak patlayıcı ortamlara
kurulmamalıdır ancak potansiyel olarak patlayıcı
ortamlara kurulumu onaylanmış Grunfos pompalarla
birlikte kullanılabilir.
Uyarı
CU 3X2 üretici tarafından belirtilen şekilde
kullanılmazsa, CU 3X2 tarafından
sağlanan koruma hasar görebilir.
TM05 3044 0912
Sıra Açıklama
1 LCD ekran.
2
Menü yapısında bir sonraki sütuna
geçer.
3 Yardım metnine geçer.*
4 Listelerde yukarı çıkar.
5 Listelerde aşağı iner.
6
Seçilen bir parametrenin değerini
arttırır.
7
Seçilen bir parametrenin değerini
azaltır.
8 Bir önceki ekrana döner.
9 "Durum" menüsüne döner.
10 Bir değeri kaydeder.
11 Yeşil gösterge ışığı (çalışıyor).
12 Kırmızı gösterge ışığı (alarm).
13 Ekranın parlaklık ayarını değiştirir.
TM05 3181 0912
Sıra Açıklama
1Etiket
2 Dijital kontak çıkış terminalleri
3 Analog giriş terminalleri
4 Servis bağlantısı
5 Ethernet (RJ45)
6 Voltaj göstergesi
7 Dijital giriş terminalleri
8 Yedek batarya terminalleri
9 CIM modülü terminalleri (opsiyonel)
10
GENIbus bağlantıları için kablo
kelepçeleri
11 Dahili GENIbus bağlantısı
12 Güç kaynağı için terminal
13 Yedek batarya etiketi
14 USB girişi
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
