Grundfos CU 3 2 Series

Türkçe (TR)
263
3. Tanımlama
CU 3X2, arka kısımdaki etiketten tanınabilir.
Bkz. şek. 3.

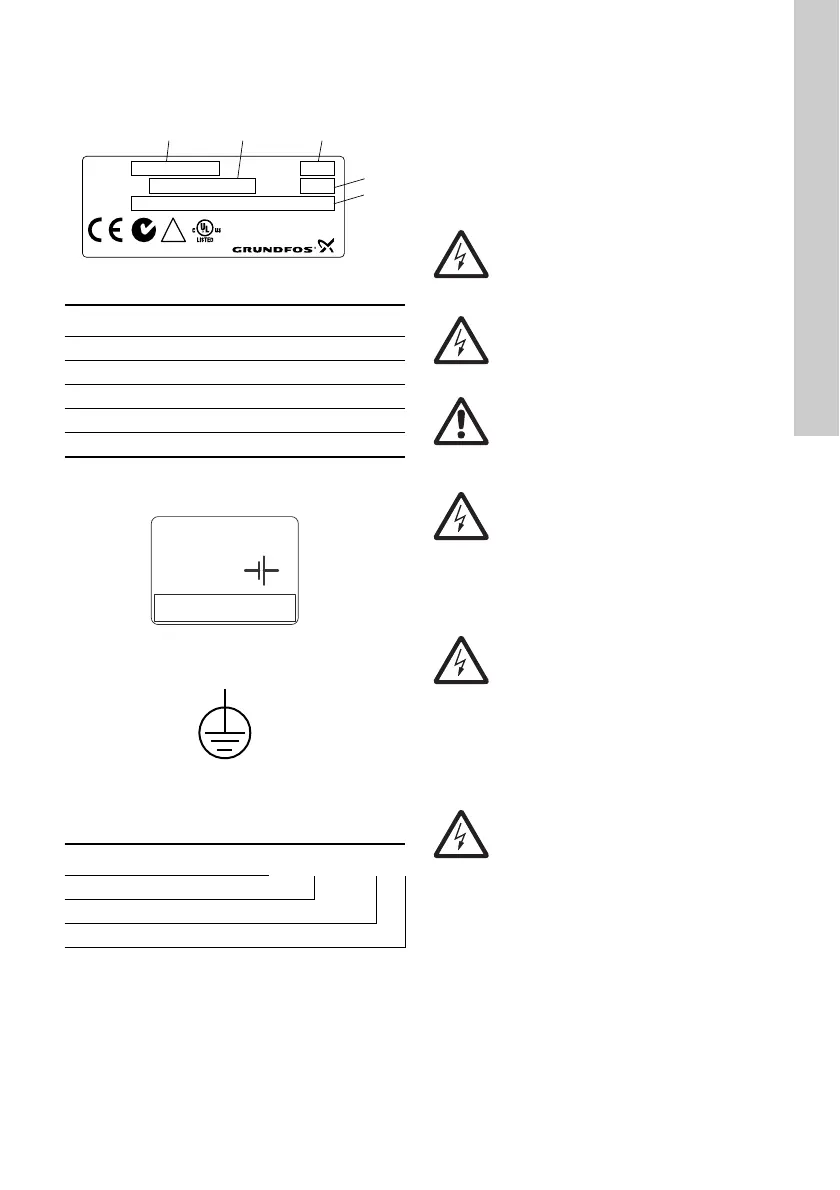

Şekil 3 Etiket örneği
CU 3X2, yedek batarya için bir etikete sahiptir.
Bkz. şek. 4.
Şekil 4 Yedek batarya etiketi
Şekil 5 Koruyu toprak hattı
3.1 Tip anahtarı
4. Kurulum
CU 3X2, sadece kontrol panellerinde kullanım için
tasarlanmıştır.
Kurulumdan önce aşağıdakileri kontrol edin:
• CU 3X2, sipariş edilenle uyumlu mu?
• Kurulum sahasında mevcut olan güç
beslemesine uygun mu?
• Nakliye sırasında hasar gördü mü?
TM05 3240 1012
Sıra Açıklama
1 Tip tanımlaması
2 Ürün numarası ve versiyon numarası
3 Seri numarası
4 Üretim kodu (yıl ve hafta)
5 Nominal voltaj, frekans ve güç
TM04 2367 2408 TM00 5827 3408
Kod Örnek CU 3 X 2
CU Kontrol ünitesi
3X Kontrolör serisi
2 Model numarası
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Uyarı
Bağlantıları yapmadan önce gücü kapatın.
Gücün yanlışlıkla açılamayacağından
emin olun.
Uyarı
Elektrik tesisatı, yerel yönetmeliklere
uygun olarak yetkili bir kişi tarafından
gerçekleştirilmelidir.
Uyarı
Güvenlik, sağlık ve çevre ile ilgili yerel
düzenlemelere uyun.
Uyarı
L ve N terminalleri; ayrıca 70 ila 75,
tehlikeli voltaja bağlı olabilir.
Diğer gruplardan harici kontrol voltajı
meydana gelebilir.
Uyarı
Kontrol panosu dışında tüm birimlere
giden kablolar (kablolara dokunmadan
dolayı meydana gelecek yaralanmalardan
kaçınmak için) H05VV-F tipinde CENELEC
HD21'e uygun olmalıdır.
ABD ve Kanada:
Elektrik hatlarının kurulumu Ulusal Elektrik
Yasası (NEC) ve/veya Kanada Elektrik
Yasasına uygun olmalıdır.
Uyarı
Montajda elektriği kesmek için bir devre
kesici kullanılmalıdır. CU 3X2'e yakın
olmalı ve operatör tarafından kolayca
erişilebilir olmalıdır. CU 3X2 için bir devre
kesici olarak işaretlenmelidir. Devre kesici,
IEC 60947-1 ve IEC 60947-3'e uygun
olmalıdır.
