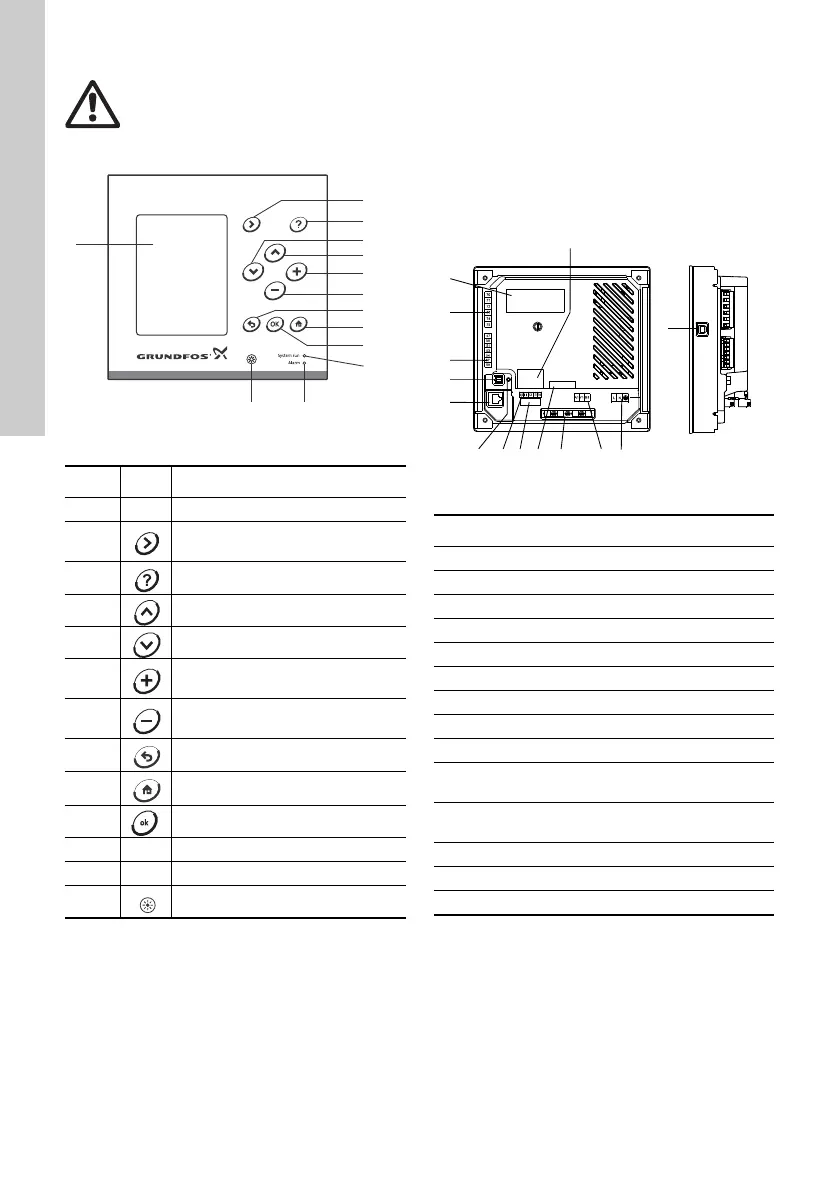

Obr. 1 Příklad CU 3X2
* Některé texty nápovědy se vztahují na celý
displej, další texty na jednotlivé řádky displeje.
2.1 Signálky
Řídící jednotka CU 3X2 je vybavena jednou zelenou
a jednou červenou signálkou.
Zelená signálka svítí po zapnutí přívodu napájecího
napětí.
Červená signálka svítí, když je systém v alarmovém
režimu.
2.2 Připojovací svorky
Obr. 2 Zadní část jednotky CU 3X2
Další informace jsou uvedeny v části 9.12 Skupiny
připojovacích svorek.
2.3 Potenciálně výbušné prostředí
Řídící jednotka CU 3X2 nesmí být umístěna
v potenciálně výbušném prostředí, smí se však
používat ve spojení s čerpadly Grundfos, které jsou
schváleny pro instalaci v potenciálně výbušném
prostředí.
Varování
Jestliže se řídící jednotka CU 3X2
nepoužívá způsobem předepsaným
výrobcem, může dojít k narušení ochrany,
kterou jednotka CU 3X2 zajišťuje.
TM05 3044 0912
Pol. Popis
1 LCD displej
2
Přechází do dalšího sloupce ve
struktuře menu.
3 Přechází do textu nápovědy.*
4 Roluje v seznamech vzestupně.
5 Roluje v seznamech sestupně.
6
Zvyšuje hodnotu zvoleného
parametru.
7
Snižuje hodnotu zvoleného
parametru.
8 Vrací se o jeden displej zpět.
9 Vrací zpět na menu "Stav".
10 Ukládá hodnotu.
11 Zelená signálka (provoz)
12 Červená signálka (porucha)
13 Změní jas displeje.
TM05 3181 0912
Pol. Popis
1 Typový štítek
2 Svorky pro digitální výstupní relé
3 Svorky pro analogové vstupy
4 Servisní přípojka
5 Ethernet (RJ45)
6 Indikátor napětí
7 Svorky pro digitální vstupy
8 Svorky pro záložní baterie
9 Svorky pro modul CIM (volitelné)
10
Kabelové svorky pro přípojky
komunikačního systému GENIbus
11
Vnitřní přípojka komunikačního systému
GENIbus
12 Svorka pro napájecí napěří
13 Śtítek pro záložní baterii
14 USB port
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
