Čeština (CZ)
29
3. Identifikace
Řídící jednotku CU 3X2 lze identifikovat podle údajů
na typovém štítku umístěném na její zadní straně.
Viz obr. 3.

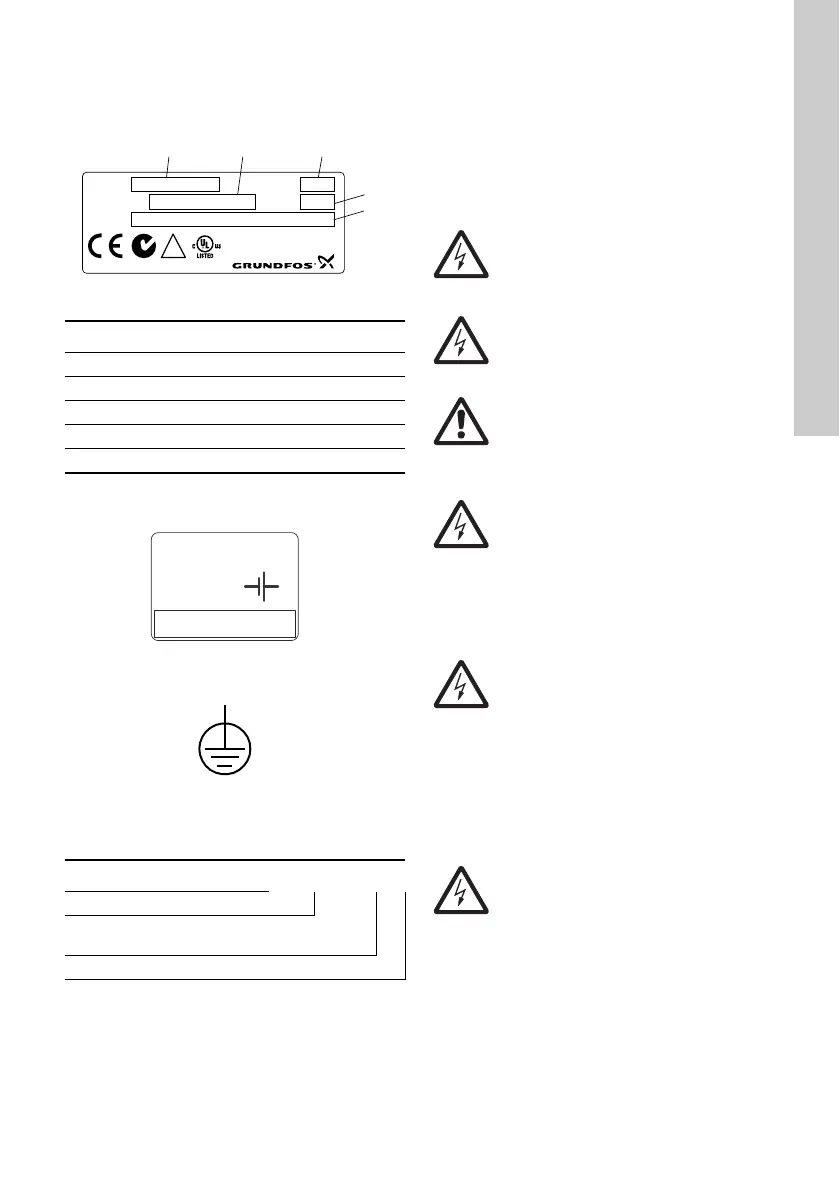

Obr. 3 Příklad typového štítku
Jednotka CU 3X2 má štítek pro záložní baterii.
Viz obr. 4.
Obr. 4 Štítek pro záložní baterii
Obr. 5 Ochranná zemnicí svorka
3.1 Typový klíč
4. Instalace
Jednotka CU 3X2 je určena pouze pro použití
v ovládacích panelech.
Před zahájením instalace zkontrolujte následující:
• Odpovídá CU 3X2 objednávce?
• Je jednotka vhodná pro zdroj napájení dostupný
v místě instalace?
• Nebyla jednotka poškozena při přepravě?
TM05 3240 1012
Pol. Popis
1 Typové označení
2 Objednací číslo a číslo verze
3 Sériové číslo
4 Výrobní kód (rok a týden)
5 Jmenovité napětí, frekvence a výkon
TM04 2367 2408 TM00 5827 3408
Kód Příklad CU 3 X 2
CU Řídící jednotka
3X
Výrobní série řídící
jednotky
2 Číslo modelu
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Varování
Před provedení připojení vypněte napájecí
napětí. Ujistěte se, že napájecí napětí
nemůže být náhodně zapnuto.
Varování
Elektrické připojení by mělo být provedeno
autorizovaným elektrikářem v souladu
s místními předpisy.
Varování
Dodržujte místní předpisy pro bezpečnost,
zdraví a životní prostředí.
Varování
Svorky L a N, jakož i 70 až 75, smějí být
připojeny na nebezpečné dotykové napětí.
Může se vyskytnout potřeba připojení
externího ovládacího napětí od jiných
zařízení.
Varování
Všechny vodiče k jednotkám instalovaným
mimo ovládací panel musejí být typu
H05VV-F dle CENELEC HD21 (k
vyloučení úrazu elektrickým proudem při
kontaktu s vodičem).
USA a Kanada:
Instalační zapojení musí odpovídat
ustanovení předpisů National Electrical
Code (NEC), popř. Canadian Electrical
Code.
Varování
Připojená soustava musí obsahovat hlavní
vypínač umožňující vypínání přívodu
síťového napájecího napětí. Tento vypínač
se musí nacházet v blízkosti řídící
jednotky CU 3X2 a musí být snadno
přístupný obsluze. Musí být označen jako
vypínač pro jednotku
CU 3X2. Tento vypínač musí odpovídat
ustanovením norem IEC 60947-1
a IEC 60947-3.
