11. 维护和服务
CU 3X2在正常的使用和运行状态下无需维护。 使用湿
布清洁。
12. 维护
CU 3X2不能进行检修。 若发生故障应予以更换。
见章节
13. 更换CU 3X2 。
13. 更换CU 3X2
1. 切断CU 3X2的供电电源。
2. 切断由外部电源供电的元件的电源。
3. 在每个端子上标记出与它们对应的端子号码。
4. 断开所有接头。
5. 从面板/机柜中移除CU 3X2。
6. 根据章节
5. 机械安装 的内容安装新装置。
7. 根据记号连接所有的接头。
8. 通过PC工具对新的CU 3X2进行配置。 对于所指产
品，请参见产品的服务指导。
13.1 更换 CIM 模块
见章节 6.3 CIM 模块的安装 。
1. 切断CU 3X2的供电电源。
2. 切断由外部电源供电的元件的电源。
3. 在每个端子上标记出与它们对应的端子号码。
4. 拆去 CIM 模块的固定螺丝。
5. 从CU 3X2中移除CIM模块。
6. 安装新的 CIM 模块。
7. 按照CIM模块附带的安装和操作说明书连接CIM模
块。
14. 尺寸规格

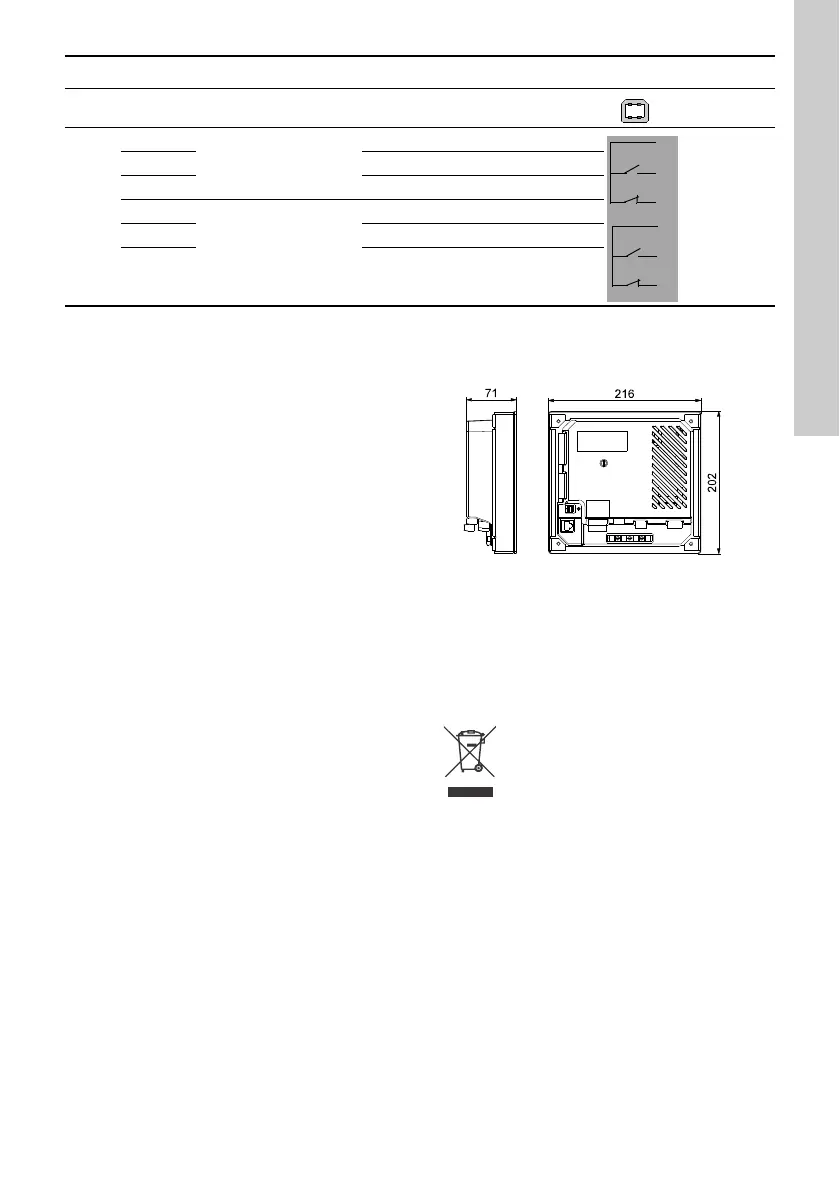

图 18 尺寸图
15. 回收处理
必须以环境友好的方式对本产品或产品的部件进行回
收处理。
1. 使用公立或私立废品回收服务设施。
2. 如果以上无法做到，与附近的格兰富公司或服务站
联系。
产品上打叉的垃圾桶符号的意思是它必须
与家庭垃圾分开处理。 当带有此符号的产
品达到使用寿命时，请将其送至当地废物
处理机构指定的收集点。 单独收集和回收
这些产品有助于保护环境和人类健康。
9 USB 端口 USB 2.0，类型B
10
70
继电器 1
C
71 NO
72 NC
73
继电器 2
C
74 NO
75 NC
* GND 与其它地线绝缘。
组 端子 描述 数据 接线图
74
73
72
70
71
75
TM04 2068 1908
