한국어 (KO)
296

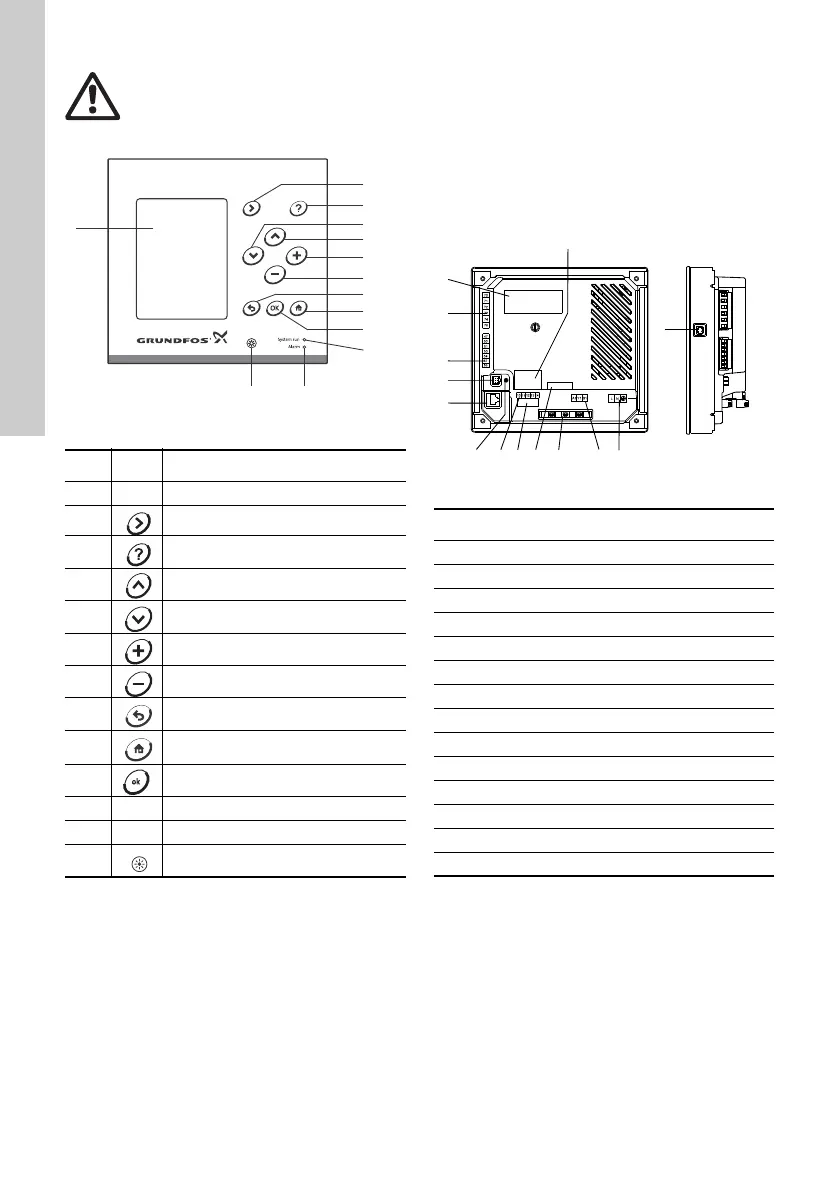

그림 1 CU 3X2의 예
* 일부 도움말 텍스트는 전체 화면에 적용되고 , 일부
도움말 텍스트는 화면의 개별 행에 적용됩니다 .
2.1 표시등
CU 3X2에는 녹색 표시등 한 개와 적색 표시등 한 개
가 달려 있습니다.
전원공급장치의 스위치를 켰을 때 녹색 표시등이 켜
집니다.
시스템이 알람 모드에 있을 때 적색 표시등이 켜집니
다.
2.2 단자
그림 2 CU 3X2의 후면
자세한 내용은 섹션
9.12 단자 그룹
참조.
2.3 폭발 위험이 있는 환경
CU 3X2는 폭발 위험이 있는 환경에서 설치해서는 안
되지만 폭발 위험 환경에서 설치가 승인된 그런포스
펌프와 함께 사용할 수도 있습니다.
경고
CU 3X2를 제조사가 지정한 방법으로 사용
하지 않을 경우 CU 3X2가 제공하는 보호장
치가 작동하지 않을 수 있습니다.
TM05 3044 0912
위치 설명
1 LCD 디스플레이
2 메뉴 구조의 다음 열로 전환합니다.
3 도움말 텍스트로 전환합니다.*
4 목록에서 위로 갑니다.
5 목록에서 아래로 갑니다.
6 선택한 파라미터의 값을 높입니다.
7 선택한 파라미터의 값을 낮춥니다.
8 한 화면 뒤로 이동합니다.
9 "상태" 메뉴로 돌아갑니다.
10 값을 저장합니다.
11 녹색 표시등(운전)
12 적색 표시등(알람)
13 디스플레이의 밝기를 변경합니다.
TM05 3181 0912
위치 설명
1명판
2 디지털 출력 릴레이용 단자
3 아날로그 입력용 단자
4 서비스 연결
5 Ethernet (RJ45)
6 전압 표시기
7 디지털 입력용 단자
8 백업 배터리용 단자
9 CIM 모듈용 단자(옵션)
10 GENIbus 연결용 케이블 클램프
11 내부 GENIbus 연결
12 전원공급장치용 단자
13 백업 배터리용 라벨
14 USB 포트
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
