3. 식별

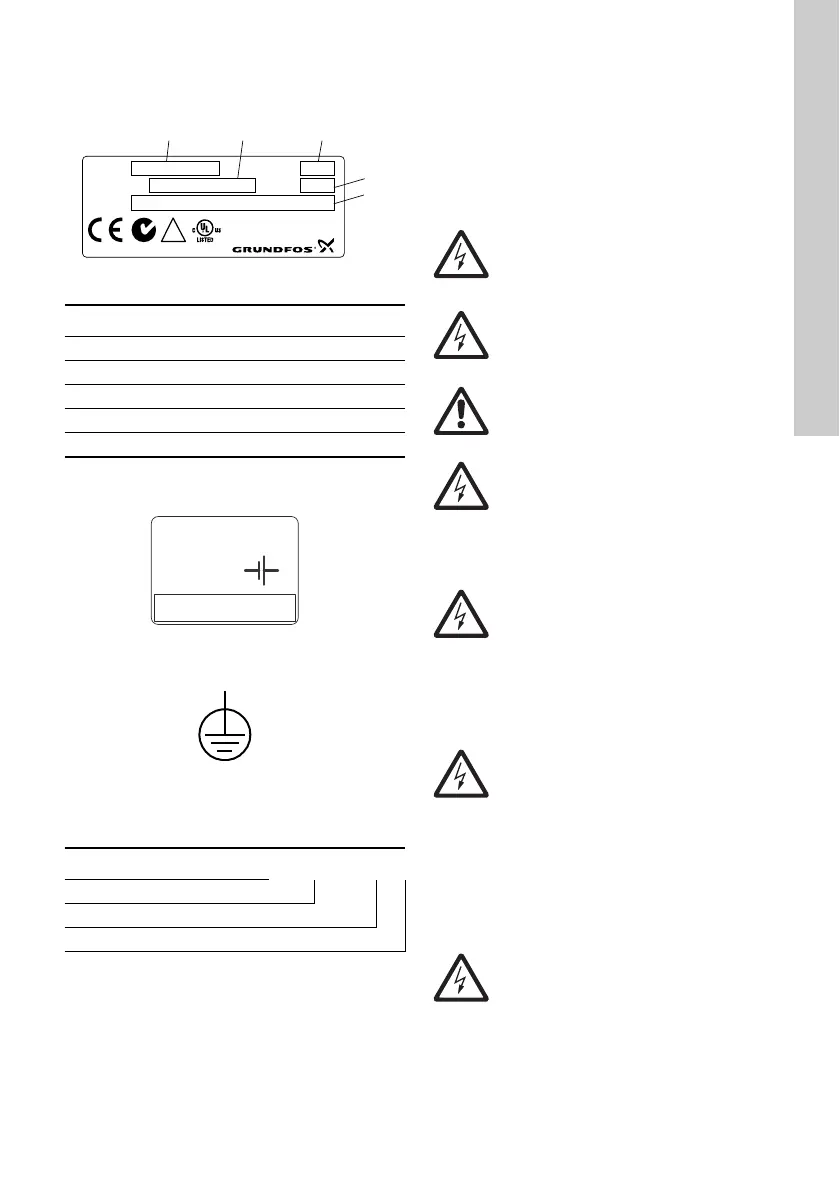

CU 3X2는 후면의 명판으로 식별이 가능합니다. 그림
3 참조.
그림 3 명판의 예
CU 3X2에는 백업 배터리용 라벨이 부착되어 있습니
다. 그림 4 참조.
그림 4 백업 배터리용 라벨
그림 5 보호 접지 단자
3.1 타입 키
4. 설치
CU 3X2는 제어 패널에서만 사용하도록 고안되었습니
다.
설치 전에 다음 사항을 확인하십시오:
• CU 3X2가 주문한 제품과 일치합니까?
• 설치 장소에서 이용할 수 있는 전원에
적합합니까?
• 운송 중에 손상되었습니까?
TM05 3240 1012
위치 설명
1 타입 명칭
2 제품 번호 및 버전 번호
3 일련 번호
4 제조 코드(연도 및 주차)
5 정격 전압, 주파수 및 전력
TM04 2367 2408 TM00 5827 3408
코드 예 CU 3 X 2
CU 제어장치
3X 컨트롤러 시리즈
2 모델 번호
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
경고
연결작업은 전원을 차단한 후에 진행해 주
십시오. 전원공급장치의 스위치를 실수로
켜지 않도록 하십시오.
경고
전기적 설치는 현지 법규에 따라 승인된 사
람에 의해 수행되어야 합니다.
경고
해당 지역의 안전, 보건 및 환경 관련 법령
을 숙지한 후 진행하십시오.
경고
단자 L과 N 그리고 70에서 75는 위험한 접
촉 전압에 연결될 수 있습니다. 다른 그룹의
외부 제어 전압도 발생할 수 있습니다.
경고
제어 패널 외부 유닛에 연결된 모든 배선은
배선 접촉에 따른 부상을 방지할 수 있도록
CENELEC HD21에 따른 H05VV-F 유형이
어야 합니다.
미국과 캐나다:
현장 배선 설치는 NEC(National Electrical
Code) 및/또는 CEC(Canadian Electrical
Code)를 준수합니다.
경고
전원공급장치의 스위치를 끄려면 차단기를
함께 설치해야 합니다. 차단기는 CU 3X2에
가까이 위치해야 하며 운전자가 쉽게 접근
할 수 있어야 합니다. 차단기에는 CU 3X2
용이라고 표시되어 있어야 합니다. 차단기
는 IEC 60947-1 및 IEC 60947-3을 준수
해야 합니다.
경고
단락 보호
외장 퓨즈도 설치해야 합니다.
EU/IEC:
IEC 60127을 준수하는 퓨즈를 사용하십시
오. 컨트롤러를 전원에 연결할 때 두 라인과
중립 위치에서 최대 정격 10 A, 최소
250 VAC.
미국과 캐나다(분기 회로 보호):
컨트롤러를 전원에 연결할 때 두 라인과 중
립 위치에서 최대 10 A, 최소 250 VAC로
정격된 UL/CSA 인증을 획득한 무시간 지
연 클래스 정격 분기 회로 퓨즈(클래스 RK5
와 같은)를 사용하십시오.
