Dansk (DK)
51

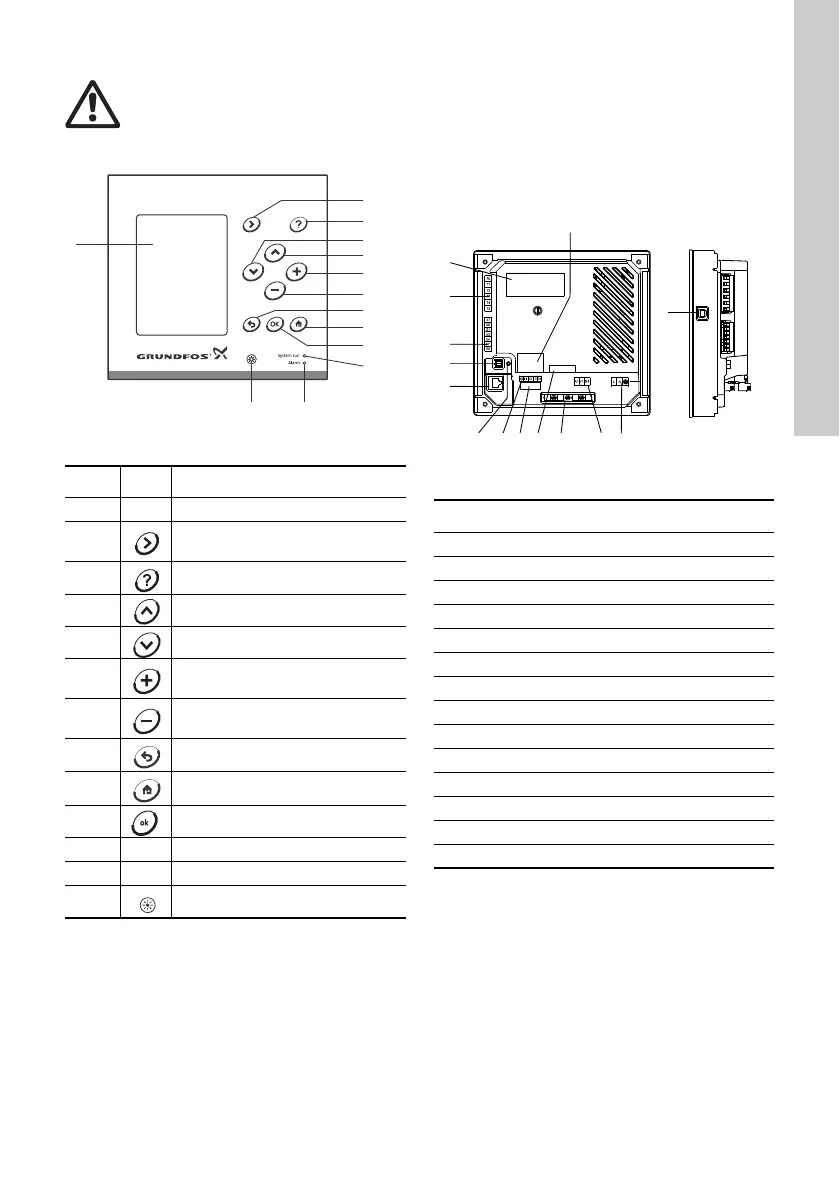

Fig. 1 Eksempel på CU 3X2
* Nogle hjælpetekster gælder for hele displaybille-
det, andre for de enkelte linjer i displaybilledet.
2.1 Signallamper
CU 3X2 har én grøn og én rød signallampe.
Den grønne signallampe lyser når der er tændt for
strømforsyningen.
Den røde signallampe lyser når anlægget er i alarm-
tilstand.
2.2 Klemmer
Fig. 2 Bagsiden af CU 3X2
For yderligere information, se afsnit
9.12 Klemmegrupper.
2.3 Eksplosionsfarlige omgivelser
CU 3X2 må ikke installeres i eksplosionsfarlige
områder, men må gerne bruges sammen med
Grundfos-pumper som er godkendt til installation i
eksplosionsfarlige omgivelser.
Advarsel
Hvis CU 3X2 bruges på en anden måde
end specificeret af producenten, kan den
beskyttelse som CU 3X2 giver, være for-
ringet.
TM05 3044 0912
Pos. Beskrivelse
1 LCD-display
2
Skifter til næste kolonne i
menustrukturen.
3 Skifter til hjælpeteksten.*
4 Går op i lister.
5 Går ned i lister.
6
Øger værdien for en valgt parame-
ter.
7
Øger værdien for en valgt parame-
ter.
8 Går ét billede tilbage.
9 Går tilbage til menuen "Status".
10 Gemmer en værdi.
11 Grøn signallampe (drift)
12 Rød signallampe (alarm)
13 Ændrer lysstyrken i displayet.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. Beskrivelse
1 Typeskilt
2 Klemmer til digitale udgangsrelæer
3 Klemmer til analoge indgange
4 Servicetilslutning
5 Ethernet (RJ45)
6 Spændingsindikator
7 Klemmer til digitale indgange
8 Klemmer til backup-batteri
9 Klemmer til CIM-modul (valgfri)
10 Kabelbøjler for GENIbus-tilslutninger
11 Intern GENIbus-tilslutning
12 Klemme til strømforsyning
13 Mærkat til backup-batteri
14 USB-port
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
