Dansk (DK)
52

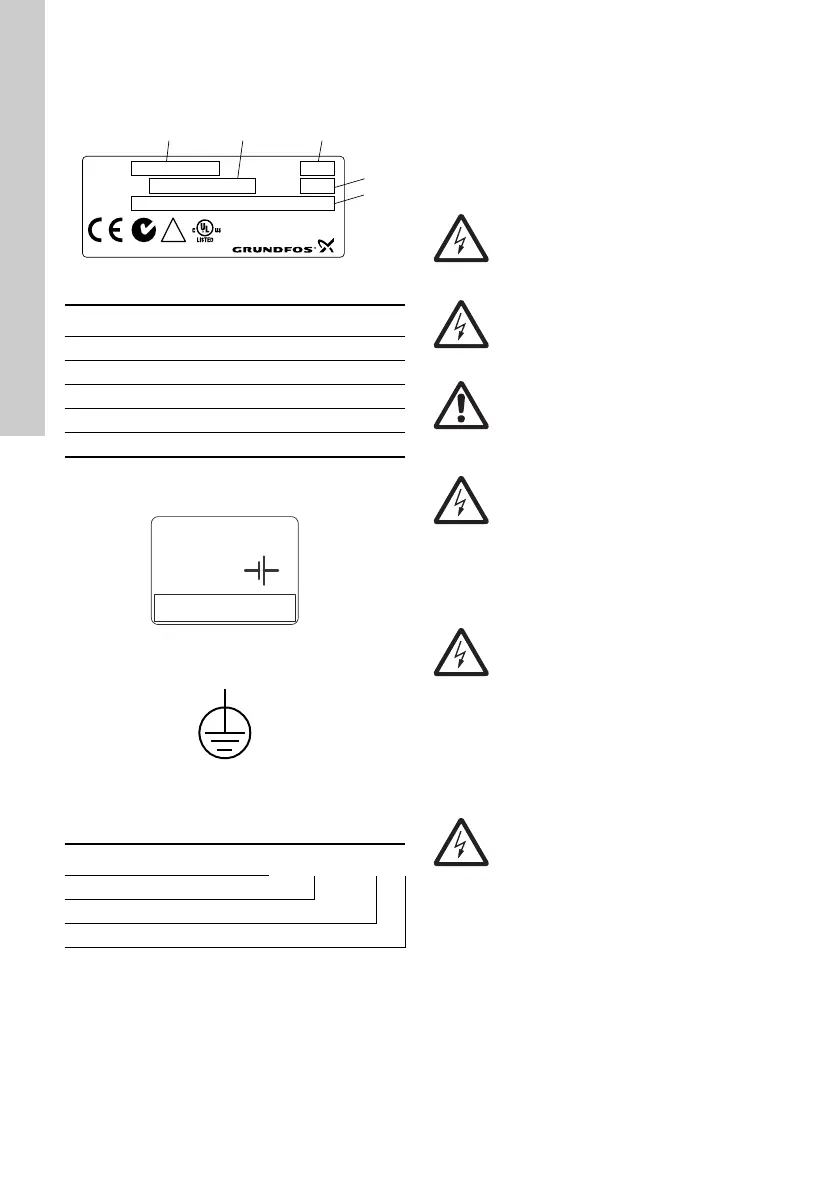

3. Identifikation
CU 3X2 kan identificeres ved hjælp af typeskiltet på
bagsiden. Se fig. 3.
Fig. 3 Eksempel på typeskilt
CU 3X2 har en mærkat til backup-batteriet.
Se fig. 4.
Fig. 4 Mærkat til backup-batteri
Fig. 5 Klemme til beskyttende jord
3.1 Typenøgle
4. Installation
CU 3X2 er kun beregnet til brug i styretavler.
Kontrollér følgende inden monteringen:
• Svarer CU 3X2 til den bestilte?
• Er den anvendelig til strømforsyningen på instal-
lationsstedet?
• Er det blevet beskadiget under transport?
TM05 3240 1012
Pos. Beskrivelse
1 Typebetegnelse
2 Produktnummer og versionsnummer
3 Serienummer
4 Produktionskode (år og uge)
5 Nominel spænding, frekvens og effekt
TM04 2367 2408 TM00 5827 3408
Kode Eksempel CU 3 X 2
CU Kontrolenhed
3X Styringsserie
2 Modelnummer
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Advarsel
Afbryd strømforsyningen før du foretager
tilslutninger. Sørg for at den ikke uforva-
rende kan genindkobles.
Advarsel
Eltilslutning skal foretages af en autorise-
ret person i henhold til lokale el-regulati-
ver.
Advarsel
Overhold lokale forskrifter med hensyn til
sikkerhed, sundhed og miljø.
Advarsel
Klemmerne L og N samt 70 til 75 kan være
tilsluttet berøringsfarlig fasespænding.
Der kan forekomme fremmed styrespæn-
ding fra andre grupper.
Advarsel
Alle ledninger til enheder uden for styre-
tavlen skal være af typen H05VV-F i hen-
hold til CENELEC HD21
(for at undgå skade ved berøring af lednin-
ger).
USA og Canada:
Alle ledninger til enheder uden for styre-
tavlen skal overholde National Electrical
Code (NEC) og/eller Canadian Electrical
Code.
Advarsel
Installationen skal være forsynet med en
afbryder så netspændingen kan afbrydes.
Den skal være placeret i nærheden af
CU 3X2 og være lettilgængelig for opera-
tøren. Den skal mærkes som afbryder til
CU 3X2. Afbryderen skal være i henhold til
IEC 60947-1 og
IEC 60947-3.
