Eesti (EE)
62

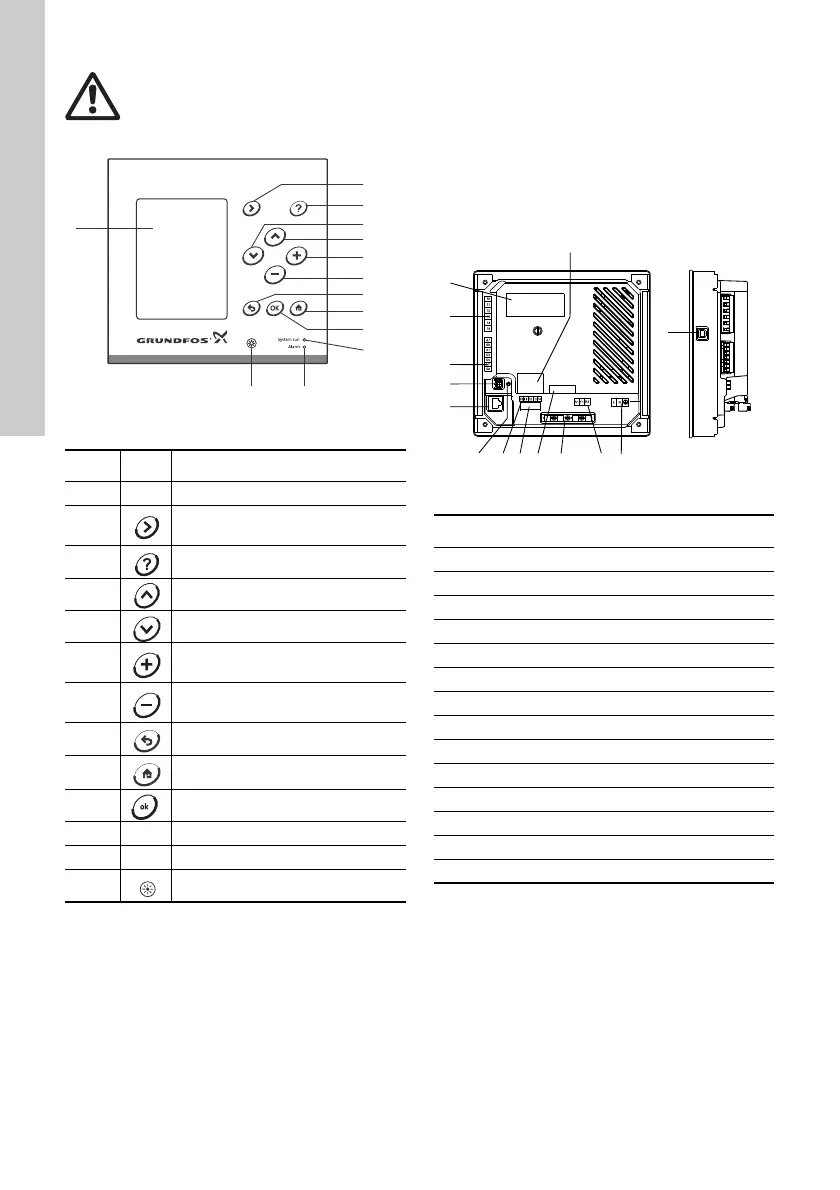

Joonis 1 CU 3X2 näide
* Mõned abistavad tekstid kehtivad kogu ekraani
kohta, teised ekraani üksikute ridade kohta.
2.1 Indikaatortuled
CU 3X2-l on üks roheline ja üks punane
indikaatortuli.
Roheline indikaatortuli põleb, kui toitepinge on sisse
lülitatud.
Punane indikaatortuli põleb, kui süsteem on
häirerežiimis.
2.2 Klemmid
Joonis 2 CU 3X2 tagumine külg
Lisainfot vt jaotisest 9.12 Klemmide grupid.
2.3 Potentsiaalselt plahvatusohtlikud
keskkonnad
Seadet CU 3X2 ei tohi paigaldada
plahvatusohtlikusse keskkonda, kuid võib kasutada
koos Grundfosi SE pumpadega, mis on saanud
heakskiidu töötamiseks potentsiaalselt
plahvatusohtlikus keskkonnas.
Hoiatus
Kui seadet CU 3X2 ei kasutata vastavalt
tootja tehnilistele tingimustele, võib
CU 3X2 poolt pakutav kaitse väheneda.
TM05 3044 0912
Nr. Kirjeldus
1 LCD-ekraan
2
Viib järgmisse veergu
menüüstruktuuris.
3 Näitab abistavat teksti.*
4 Liikumine loetelus üles.
5 Liikumine loetelus alla.
6
Suurendab valitud parameetri
väärtust.
7
Vähendab valitud parameetri
väärtust.
8 Liigub ühe ekraani tagasi.
9 Läheb tagasi Oleku menüüsse.
10 Salvestab väärtuse.
11 Roheline indikaatortuli (töö)
12 Punane indikaatortuli (häire)
13 Muudab ekraani heledust.
TM05 3181 0912
Nr. Kirjeldus
1 Andmeplaat
2 Digitaalväljundreleede klemmid
3 Analoogsisendite klemmid
4 Hoolduspesa
5 Ethernet (RJ45)
6 Pinge indikaator
7 Digitaalsisendite klemmid
8 Reservtoiteaku klemmid
9 CIM mooduli klemmid (valikuline)
10 GENIbus liidese kaabliklambrid
11 Sisemine GENIbus liides
12 Toiteklemmid
13 Reservtoiteaku sildik
14 USB-port
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
