Eesti (EE)
63

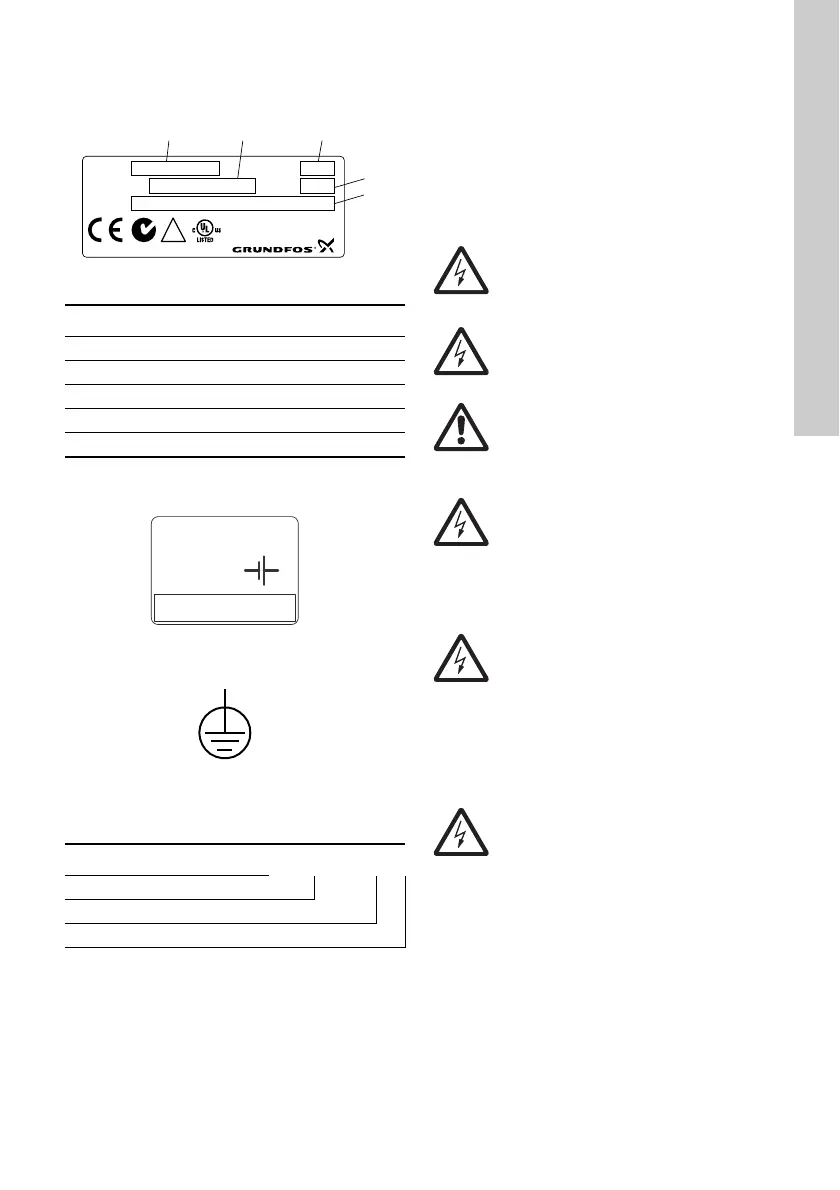

3. Tüübi tuvastamine
CU 3X2 saab identifitseerida tagaküljel oleva
andmeplaadi abil. Vt. joonist 3.
Joonis 3 Andmeplaadi näide
CU 3X2-l on silt reservtoite akule.
Vt. joonist 4.
Joonis 4 Reservtoiteaku sildik
Joonis 5 Kaitsemaanduse klemm
3.1 Tüübikirjeldus
4. Paigaldus
CU 3X2 on ette nähtud kasutamiseks ainult
juhtpaneelides.
Enne paigaldamist kontrollige järgmist:
• Kas CU 3X2 vastab tellitud tootele?
• Kas see on sobiv kasutamiseks paigalduskohas
olemasolevas elektrivõrgus?
• Kas see on transportimise käigus vigastada
saanud?
TM05 3240 1012
Nr. Kirjeldus
1 Tüübi tähis
2 Toote kood ja versiooni number
3 Seerianumber
4 Tootmise kood (aasta ja nädal)
5 Nimipinge, sagedus ja võimsus
TM04 2367 2408 TM00 5827 3408
Kood Näide CU 3 X 2
CU Juhtplokk
3X Kontrolleri seeria
2 Mudeli number
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Hoiatus
Enne ühenduste tegemist lülitage toide
välja. Veenduge, et vooluvarustust ei saa
kogemata sisse lülitada.
Hoiatus
Elektriühendusi võib teha volitatud isik
vastavalt kohalikele eeskirjadele.
Hoiatus
Järgige kohalikke ohutus-, tervishoiu- ja
keskkonnaeeskirju.
Hoiatus
Klemmid L ja N ning ka 70 kuni 75 võivad
olla ühendatud eluohtliku pingega. Võib
esineda muudelt ühendustelt tulev väline
juhtimispinge.
Hoiatus
Kõik sõlmi ühendavad juhtmed väljaspool
juhtimiskilpi peavad olema H05W-F tüüpi
vastavalt CENELEC HD21 (et vältida
traumat juhtmete puudutamisest).
USA ja Kanada:
Töömaal ühendamine peab olema
kooskõlas National Electrical Code'iga
(NEC) ja/või Canadian Electrical Code'iga.
Hoiatus
Paigaldis peab sisaldama elektrivarustuse
väljalülitamiseks kaitselülitit. See peab
olema CU 3X2 seadme lähedal ja
operaatori poolt lihtsalt ligipääsetav. See
peab olema tähistatud kui CU 3X2
rikkevoolukaitse. Rikkevoolukaitse peab
vastama standarditele IEC 60947-1 ja
IEC 60947-3.
