3 Aufbau und Wirkungsweise
3.1 Messelement
Das Messelement ist ein rotationssymmetrischer Körper aus gehärtetem Stahl
(Abb. 1.1).
Wirkt eine Belastung in axialer Richtung, so wird das Messelement gestaucht.
Die daraus resultierende Dehnung wird mit Dehnungsmessstreifen erfasst, die
zu einer Wheatstone’schen Brücke verschaltet sind.
In der Aufnehmerschaltung sind Korrektur- und Kompensationswiderstände
angebracht, um unerwünschte Einflüsse auf das Nullsignal und Kennwert zu
beseitigen.
Nennkräfte 0,2...2 MN
Nennkraft 5 MN

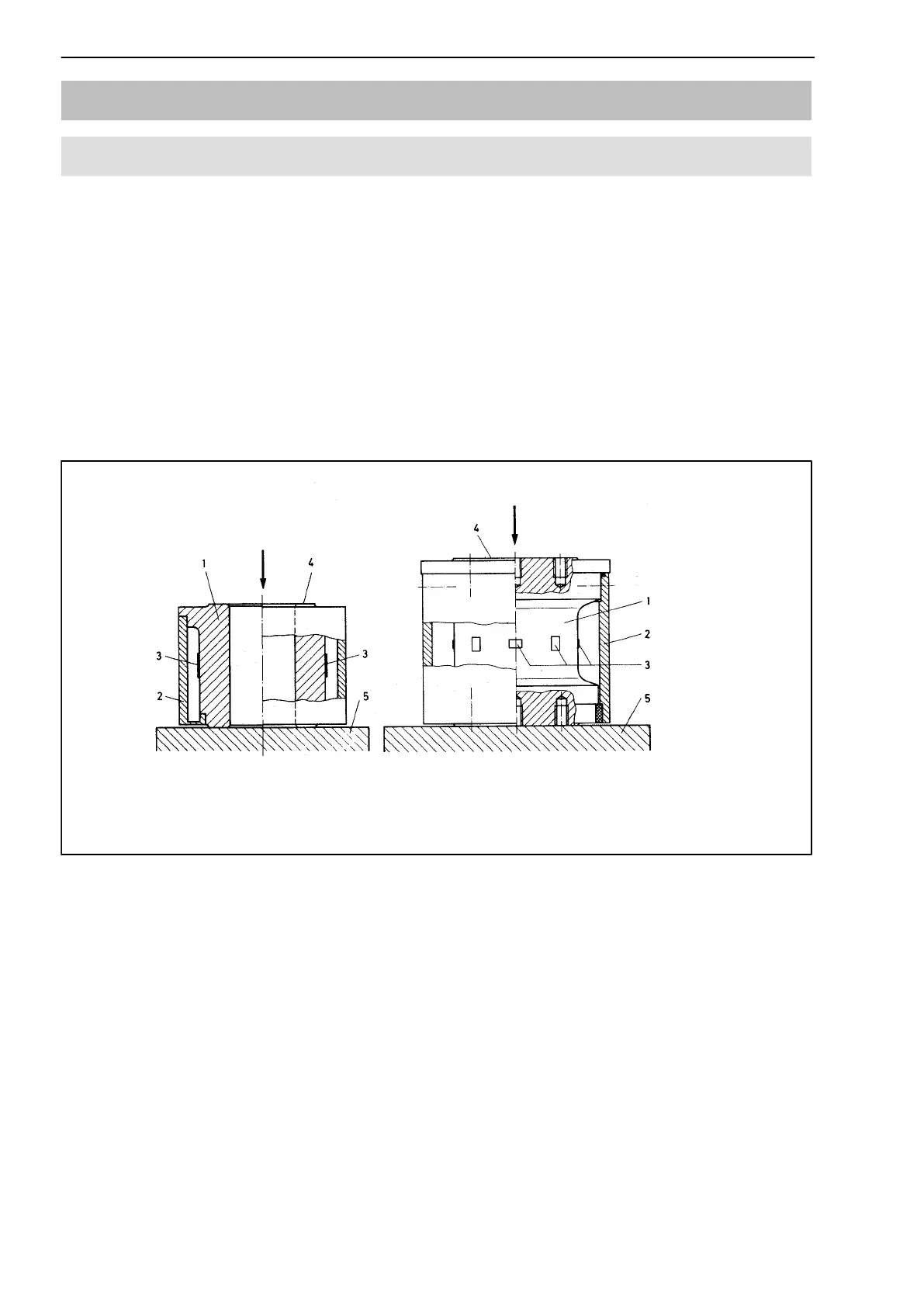

1= Messelement; 2= Gehäuse; 3= Dehnungsmessstreifen; 4= Krafteinleitungsfläche;
5= Grundplatte; F= Kraftrichtung
F
F
Abb. 1.1: Prinzipzeichnung
