5.3.4 Zugkrafteinleitung mit Kugelkalotte ZK
Der für Druckbelastungen konzipierte Aufnehmer C6A (Nennkraft ≤ 2 MN) läßt
sich aufgrund seiner Innenbohrung auch zum Messen von Zugbelastungen
verwenden (Abb. 5.14).
Nennkräfte < 2 MN
F= Kraftrichtung; 1= Aufnehmer; 3= Kugelkalotte; 4= Druckplatte; 5= Unterbau; 7= Zentrierscheibe;
8= Zentrierring; 9= Zentrierstifte (3 auf Umfang); 11= Zuganker (Zugseil); 12= Spannmutter;
13= Klemmring
F

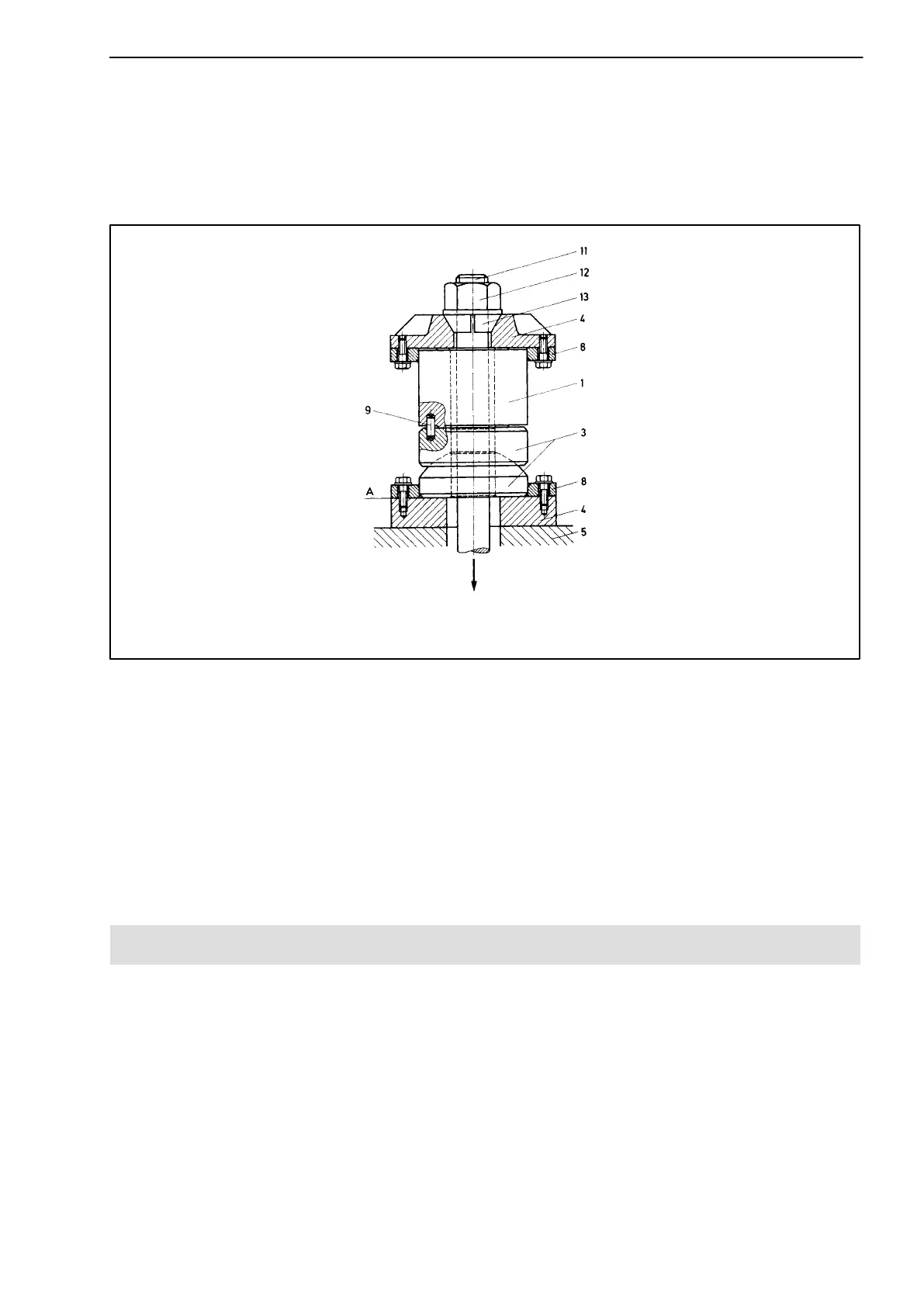

Abb. 5.14:Einbau für Zugbelastung
Hierzu wird das Zugelement durch die Innenbohrung des Aufnehmers geführt.
Die Zugkraft wirkt dann wie eine Druckbelastung. Hier ist vor allem die Zugfe-
stigkeit des verwendeten Zugelements zu beachten, da − bedingt durch den
Durchmesser der Innenbohrung des Aufnehmers − bei Nennlast hohe
Zugspannungen auftreten.
Bitte beachten Sie hier insbesondere Kapitel 5.4 (“Schutzvorkehrungen).
5.4 Schutzvorkehrungen
Eine Überlastsicherung soll − wo immer möglich − vorgesehen werden. We-
gen der kleinen Messwege (siehe Technische Daten) müssen sich die An-
schläge sehr fein einstellen und gut sichern lassen. Die Überlastsicherung soll
bis 120 % der Nennkraft die Messung nicht behindern und ab 140 % der
Nennkraft voll wirksam sein.
Absturzsicherungen müssen vor allem dort zusätzlich angebracht werden, wo
durch Überlastung Personen zu Schaden kommen können.
