6.2 Belegung der Kabeladern
Das Anschlusskabel des Aufnehmers hat farbig gekennzeichnete freie Ade-
renden. Der Kabelschirm ist nach dem Greenline-Konzept angeschlossen.
Dadurch wird das Messsystem von einem Faradayschen Käfig umschlossen.
Elektromagnetische Störungen beeinflussen das Messsystem nicht.
An die Aufnehmer mit freiem Ende sind Stecker nach CE-Norm zu montieren.
Die Schirmung ist dabei flächig aufzulegen.
Bei anderen Anschlusstechniken ist im Litzenbereich eine EMV-feste Abschir-
mung vorzusehen, bei der ebenfalls die Schirmung flächig aufzulegen ist
(siehe auch HBM-Greenline-Information, Druckschrift G36.35.0).
Wird der Aufnehmer nach folgendem Anschlussbild angeschlossen, so ist bei
Druckbelastung des Aufnehmers die Ausgangsspannung am Messverstärker
positiv.
ws (weiß)
sw (schwarz)
rt (rot)
bl (blau)
gn (grün)
gr (grau)
Schirm
Messsignal (+) U
A
Brückenspeisespannung (+) U
B
Fühlerleitung (−)
Fühlerleitung (+)
Brückenspeisespannung (−) U
B
Messsignal (−) U
A
Kabelschirm, verbunden mit
Gehäuse
Sechsleiter-Anschluss

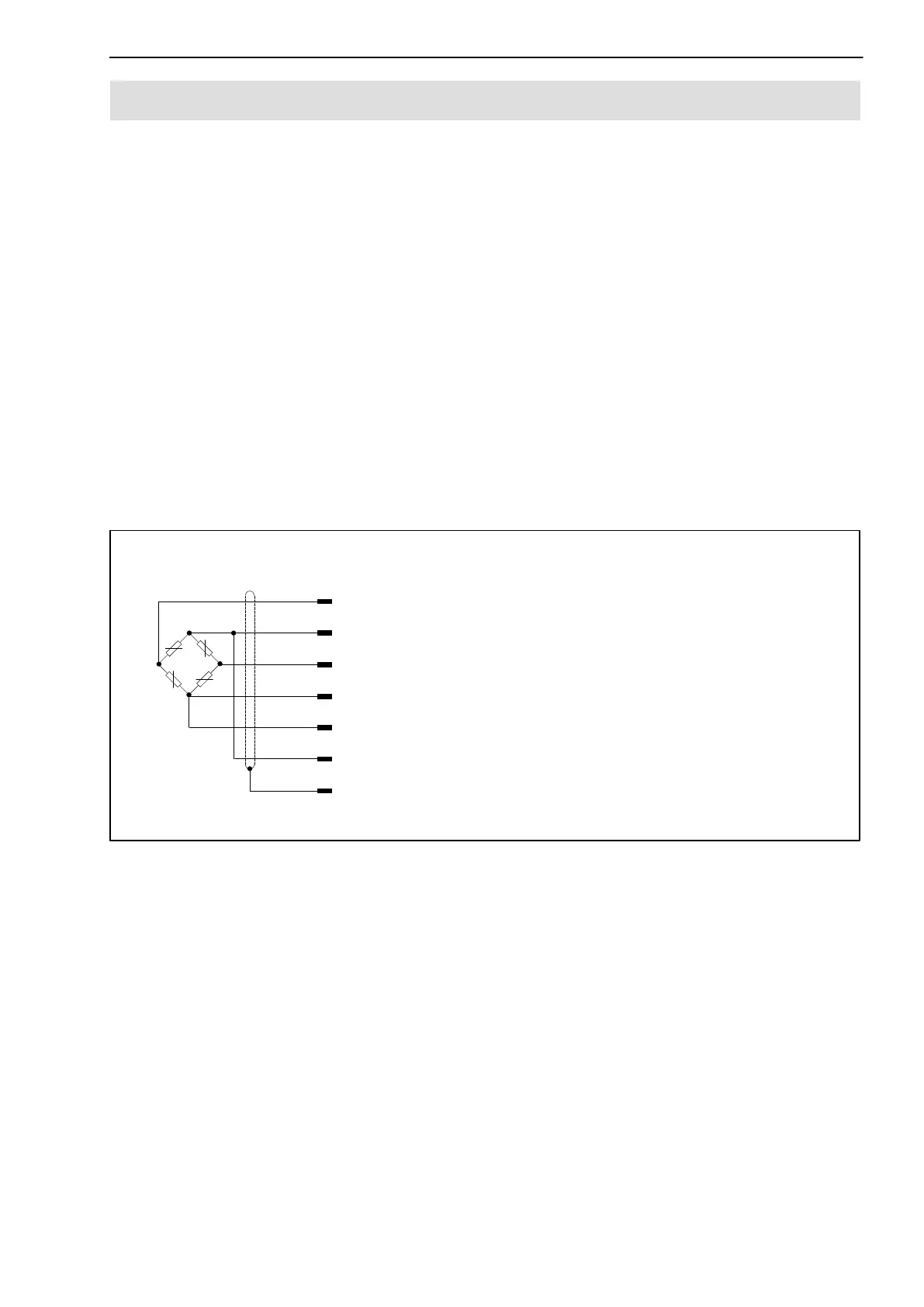

Abb. 6.2: Anschlussbelegung des C6A
