6.2 Affectation des fils de câble
Le câble de raccordement du capteur comporte des extrémités de fil libres de
couleur. Le blindage du câble est raccordé selon le concept de Greenline.
Ainsi, le système de mesure est entouré d’une cage de Faraday. Les
perturbations électromagnétiques n’influencent pas le système de mesure.
Il est nécessaire de monter des connecteurs de la norme CE sur les capteurs
à extrémité libre. Dans ce cas, le blindage doit être posé étalé à plat.
Pour les autres techniques de raccordement, un blindage conforme CEM est
nécessaire dans la zone des fils torsadés. Ce blindage doit également être
posé étalé à plat (cf. Information HBM sur le concept Greenline, imprimé
G36.35.0).
Si le capteur est raccordé conformément au schéma suivant, la tension de
sortie de l’amplificateur de mesure est positive en cas de charge de pression
du capteur.
bl (blanc)
nr (noir)
ro (rouge)
bu (bleu)
ve (vert)
gr (gris)
blindage
signal de mesure (+) U
A
tension d’alimentation du pont (+) U
B
fil de contre réaction (−)
fil de contre réaction (+)
tension d’alimentation du pont (−) U
B
signal de mesure (−) U
A
blindage du câble, relié au boîtier
Raccordement 6 fils

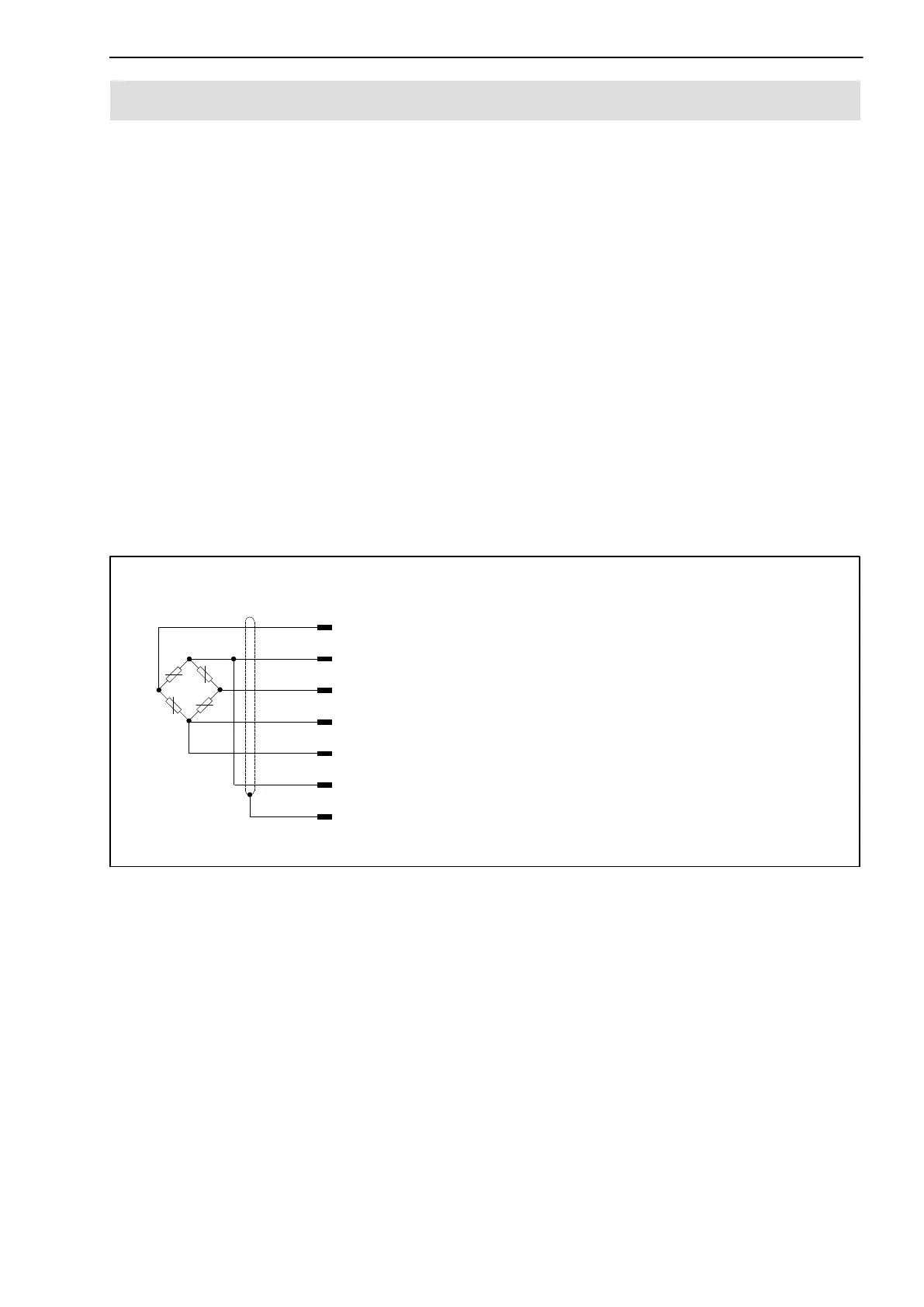

Fig. 6.3: Affectation des broches du C6A
