5.3.3 Introduction de force avec calotte hémisphérique ZK
Pour tous les capteurs C6A, une calotte hémisphérique peut servir à
introduire la force. Cette calotte hémisphérique peut aussi bien être installée
sur le capteur (Abb. 5.19, dessin a) que sous le capteur (Abb. 5.19, dessin b).
F
F
a) b)

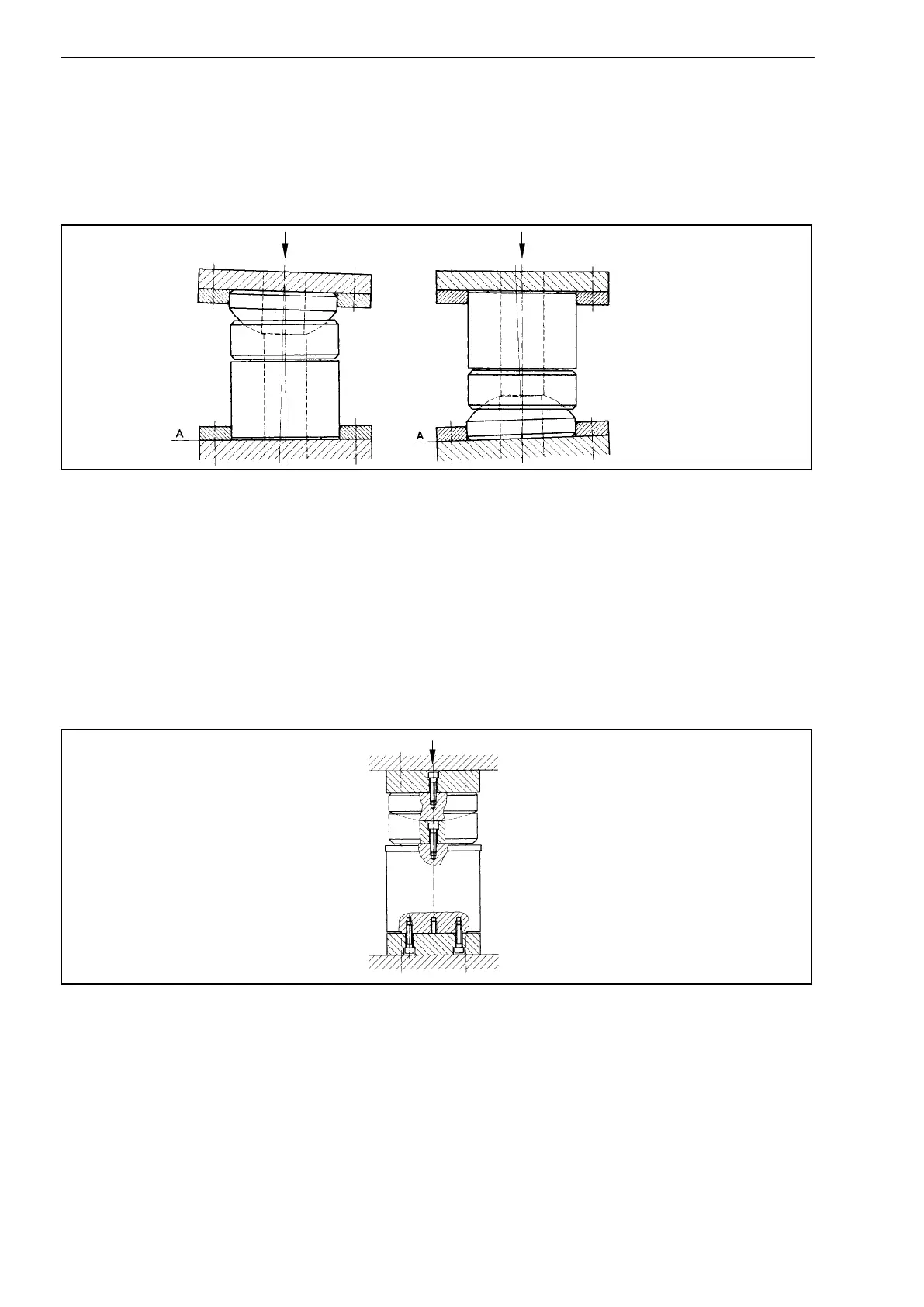

Abb. 5.19:Montage avec calotte hémisphérique ZK
La version de la Abb. 5.19 (dessin a) présente l’inconvénient suivant : des
forces latérales agissent sur le capteur lorsque le sens de l’introduction de
force n’est pas exactement perpendiculaire au plan A.
Cet inconvénient disparaît dans la version présentée Abb. 5.19 (dessin b). Il
faut cependant prendre en considération que le capteur doit éventuellement
être doté d’une faible précharge afin d’éviter un renversement de la
construction.
Force nominale 5 MN
F
Abb. 5.20:Exemple d’introduction de force avec calotte hémisphérique ZK
Pour le socle, la base et la plaque d’appui, se reporter au paragraphe 5.3.1 .
Pour centrer la calotte hémisphérique du capteur de force nominale ≤2 MN,
trois pointes à centrer sont fournies avec la calotte. Pour les capteurs de force
nominale 5 MN, la calotte peut être vissée sur les capteurs.
