HBM C6A - Page 63

63
C6A
A0638−2.3 en/de/fr HBM
La version présentée Abb. 5.18, en tant que support pendulaire, permet le
déplacement latéral d’un point d’appui (obliquité max. de l’axe du support
pendulaire env. 1 à 2°).
Uniquement pour forces nominales <2 MN

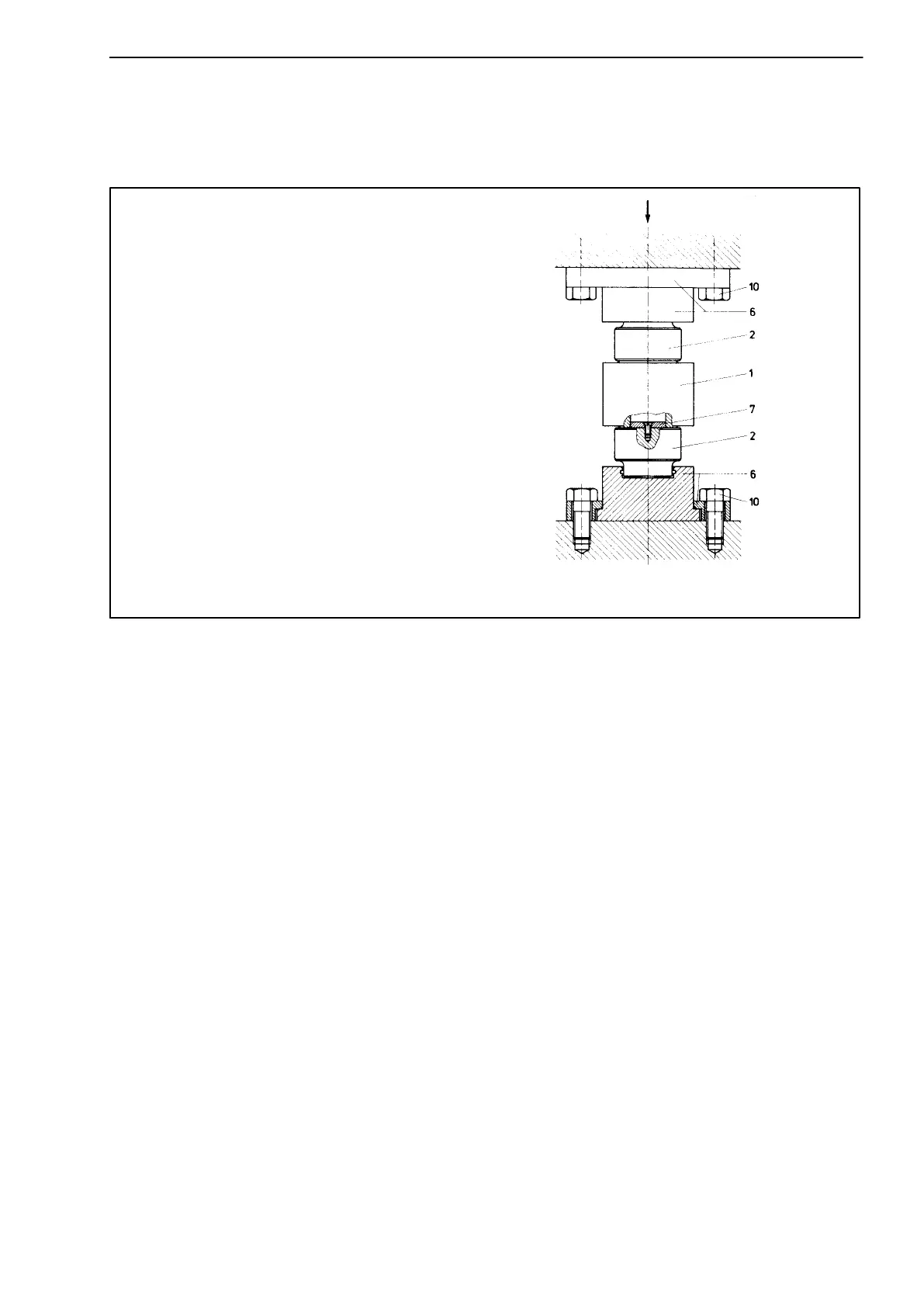

1= capteur; 2= bouton de charge; 4= plaque d’appui; 5= base; 6= partie supérieure du support
pendulaire EPO3; 7= rondelle à centrer; 10= vis d’arrêt
F
F = sens de la force
Abb. 5.18:Montage avec support pendulaire EPO3
Ainsi, il est impossible que des forces transversales apparaissent dans le
support. Pour permettre des déviations latérales, les supports pendulaires
doivent normalement être en position verticale. Des éléments directeurs
doivent donc être prévus lors du montage.
