Il convient, lors de la planification du montage, de considérer que les plaques
d’appui (4) (cf. Abb. 5.15 à Abb. 5.18) sont trempées (HR
C
42...46) et ont subi
une rectification à faces planes et parallèles (planéité ±0,02 mm; épaisseur
minimum cf. tableau ci−dessous). La base doit être suffisamment inflexible.
Pour centrer les capteurs de charges nominales ≤2 MN, il est recommandé
d’utiliser des rondelles à centrer (7) (cf. Abb. 5.15 à Abb. 5.18). Les
dimensions exactes de ces rondelles doivent correspondre à celles des
rondelles à centrer des boutons de charge (chapitre 8.2). Si le capteur est fixé
au moyen de vis d’arrêt (10) (cf. Abb. 5.15, Abb. 5.16 et Abb. 5.18), veiller lors
du serrage des vis à ne pas dépasser le couple de serrage maximal M
A
donné dans le tableau ci−dessous.
Force nominale
MN
0,2 0,5 1 2 5 10
Couple de serrage maximal M
A
*)
N⋅m
8 20 25 40 90 400
Epaisseur des plaques d’appui pour
HR
C
42...46
mm
>30 >40 >50 >70 >90 >120
*) pour vis de la classe 8.8
Un serrage trop fort des vis entraîne des modifications du zéro et de la
sensibilité. Les vis d’arrêt ne doivent pas − si possible − subir de forces
latérales ! Poser les vis en utilisant un frein de filetage liquide.
5.3.2 Introduction de force avec bouton de charge ZL et support
pendulaire EPO 3
Uniquement pour forces
nominales < 2 MN

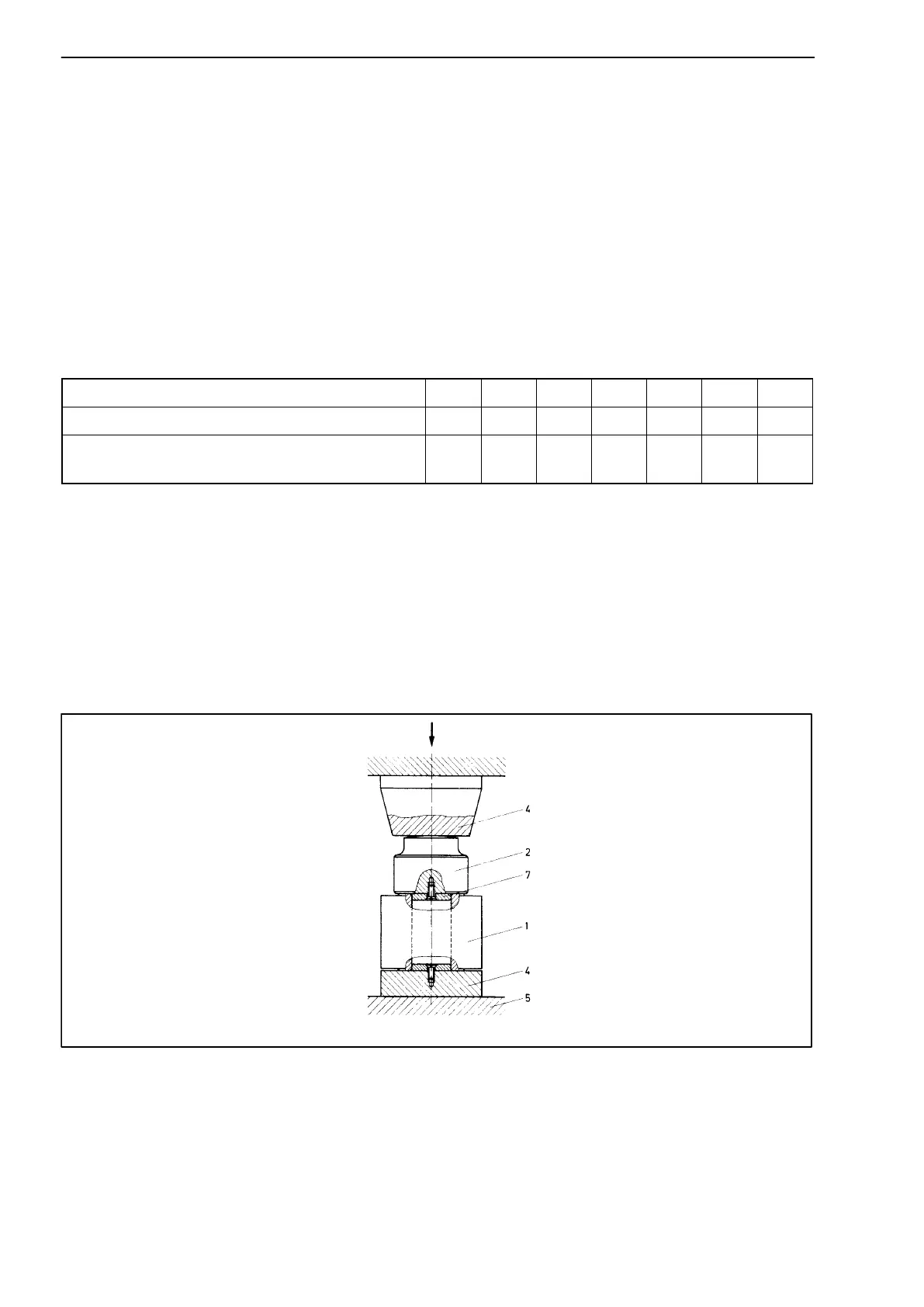

1= capteur ; 2= bouton de charge ; 4= plaque d’appui ; 5= base; 7= rondelle à centrer
F
F = sens de la force
Abb. 5.17:Montage rigide du C6A avec ZL et EPO3
Dans ce type de montage, les forces transversales sont proscrites. Il est
possible d’utiliser la partie supérieure du support pendulaire EPO 3 avec la
bouton de charge ZL au lieu de la plaque d’appui (4). Pour la base, se
reporter au paragraphe 5.3.1
