3 Structure et mode d’action
3.1 L’élément de mesure
L’élément de mesure est un corps à symétrie de révolution en acier trempé
(Abb. 3.2).
En cas de charge dans le sens axial, l’élément de mesure est refoulé.
L’extension en résultant est calculée au moyen de jauges d’extensométrie
montées en pont de Wheatstone.
Le montage du capteur comprend des résistances de correction et de
compensation qui permettent d’éliminer les influences indésirables sur le zéro
et la sensibilité.

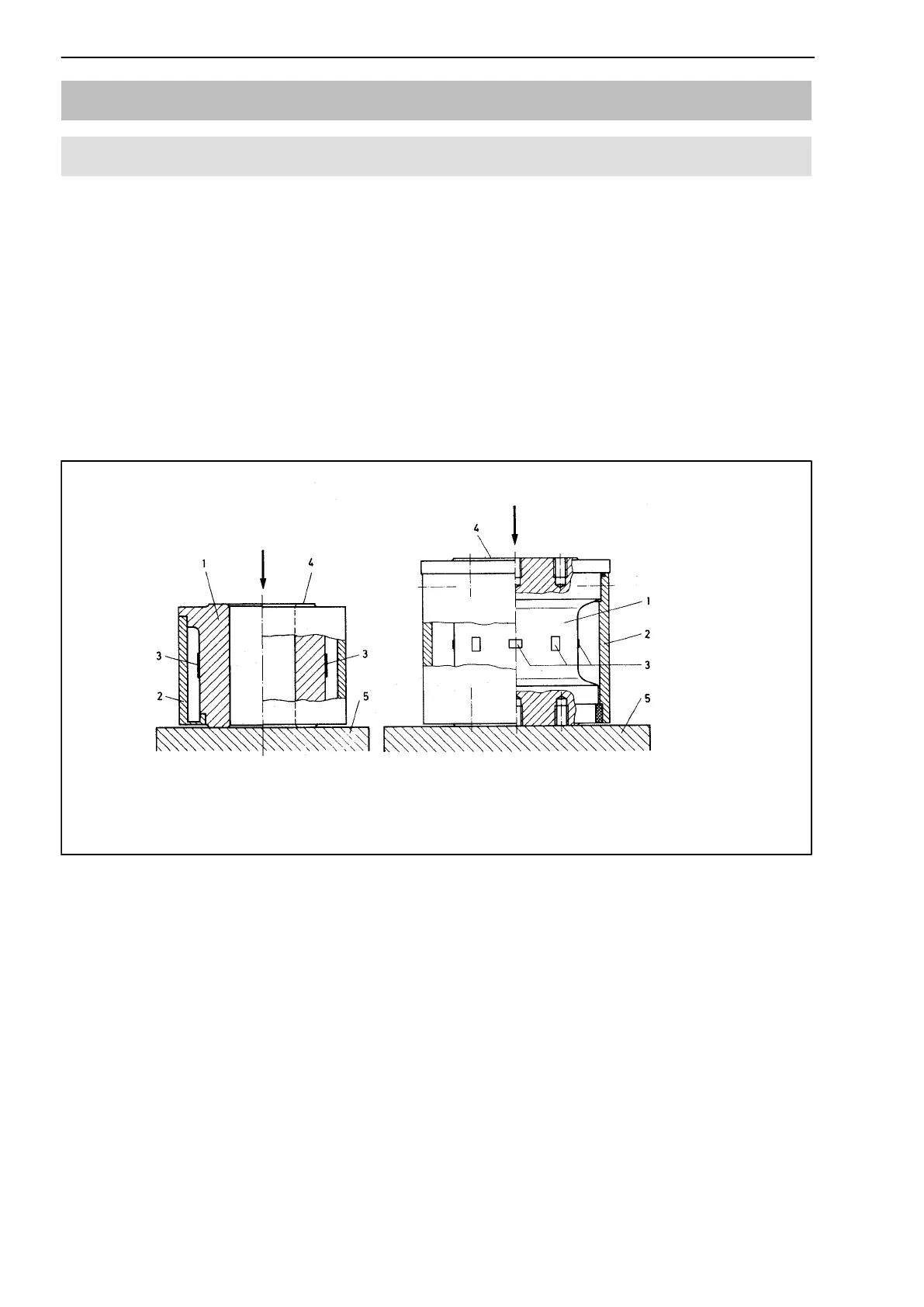

Forces nominales 0,2...2 MN
Force nominale 5 MN
1= élément de mesure; 2= boîtier; 3= jauges d’extensométrie; 4= surface d’introduction de force;
5= socle
F
F
F= sens de la force
Abb. 3.2: Schéma fondamental
