5.3.1 Introduction de force avec plaques d’appui

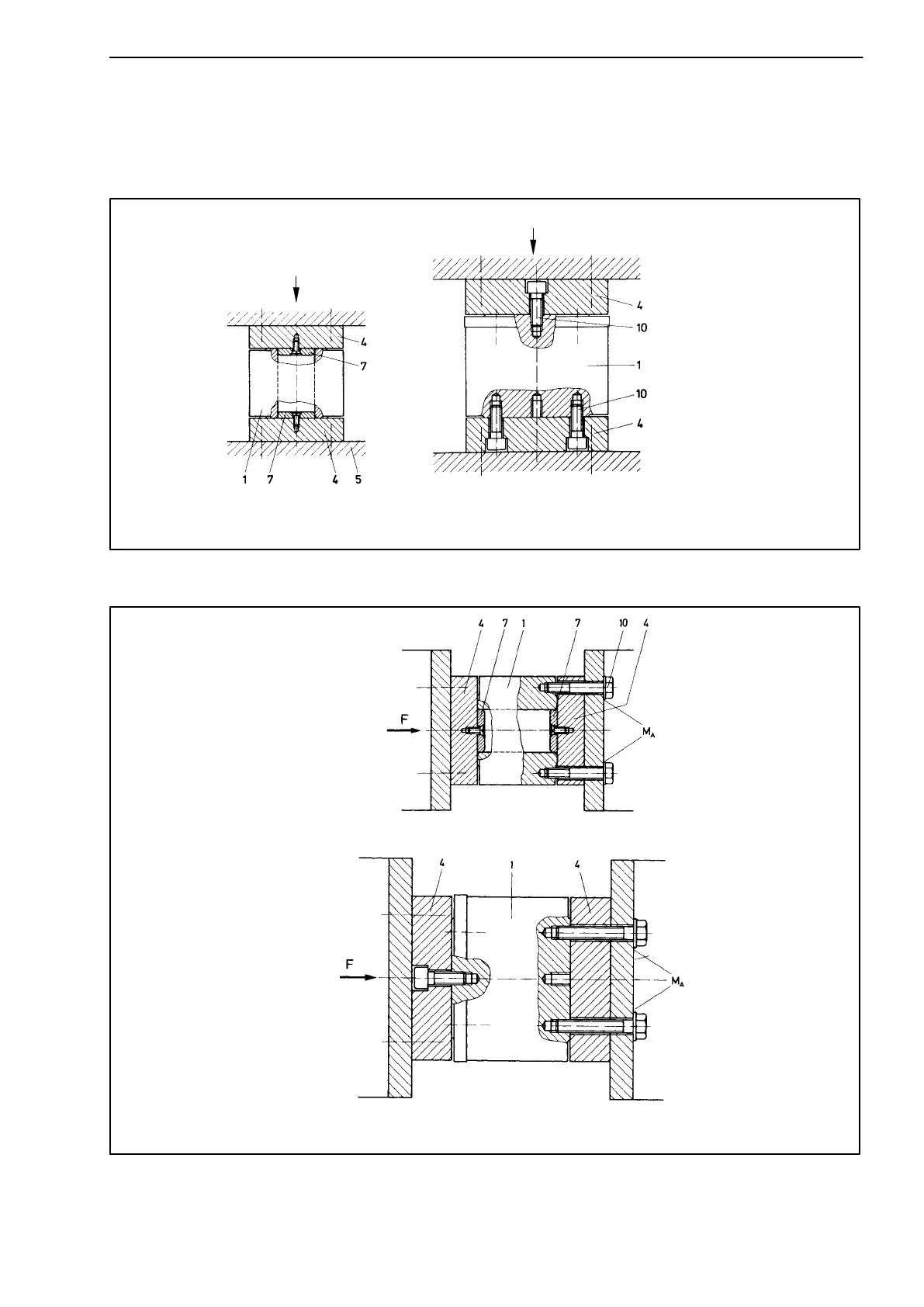

Ce type de montage (Abb. 5.15 et Abb. 5.16) est réalisable si l’introduction de
force est centrée et si aucune force transversale n’intervient.
Forces nominales 0,2...2 MN
Force nominale 5 MN
1= capteur ; 4= plaque d’appui ; 5= base ; 7= rondelle à centrer
F
F
F = sens de la force
Abb. 5.15:Sens de la force vertical
Forces nominales 0,2...2 MN
Force nominale 5 MN
1= capteur ; 4= plaque d’appui ; 5= base ; 7= rondelle à centrer ; 10= vis d’arrêt
F = sens de la force
Abb. 5.16:Sens de la force horizontal
