Die in Abb. 5.11 gezeigte Ausführung als Pendelstütze ermöglicht das seitli-
che Verschieben eines Auflagerpunktes (max. Schrägstellung der Pendelstüt-
zenachse ca. 1 bis 2°).
Nur für Nennkräfte < 2 MN

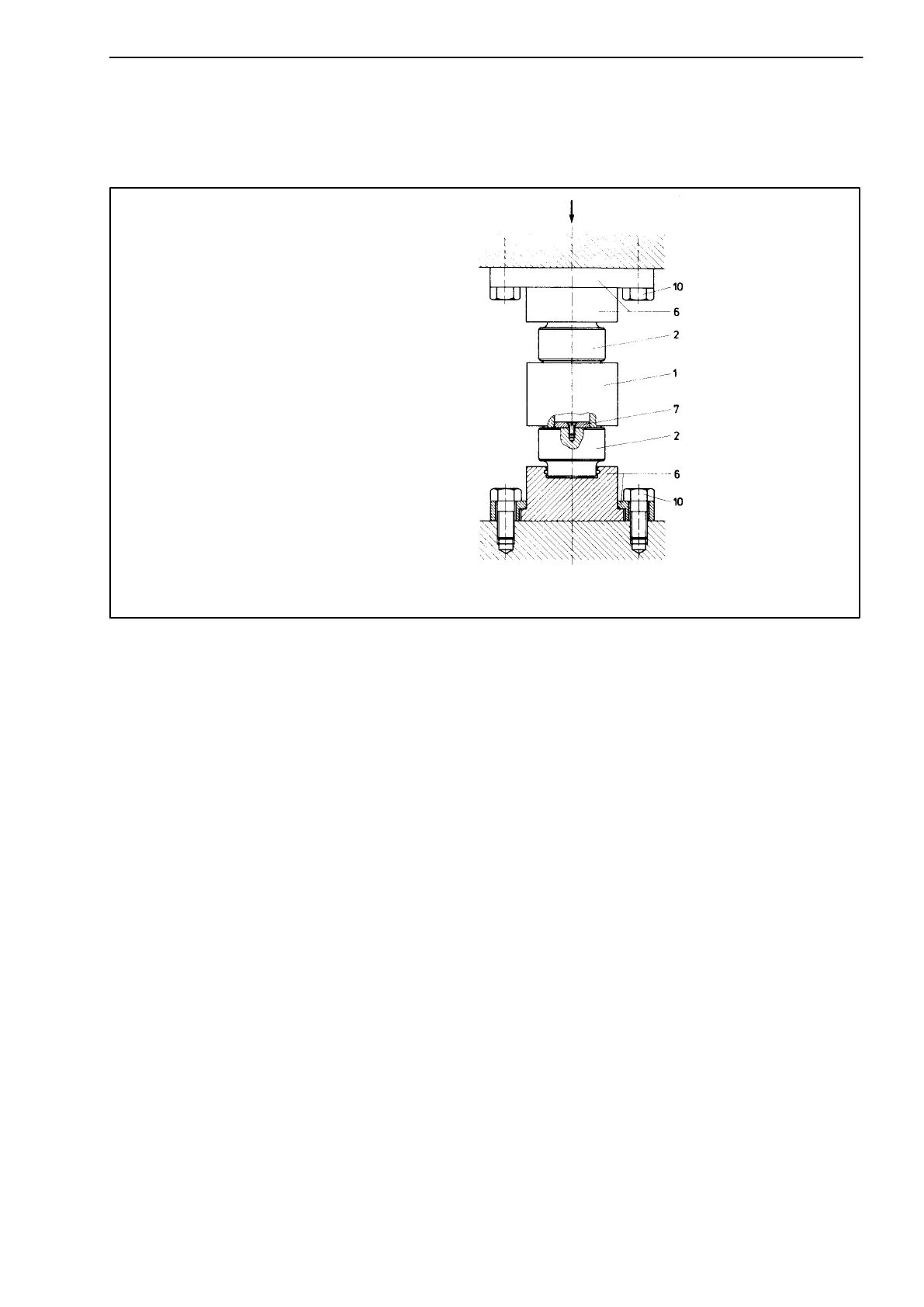

F = Kraftrichtung; 1= Aufnehmer; 2= Lastknopf; 4= Druckplatte; 5= Unterbau; 6= Pendelstütz-Oberteil
EPO3; 7= Zentrierscheibe; 10= Halteschrauben
F
Abb. 5.11:Einbau mit Pendelstütze EPO3
Im Auflager können somit keine Querkräfte entstehen. Die Pendelstützen
müssen im Normalfall senkrecht stehen, um seitliche Auslenkungen zu er-
möglichen. Beim Einbau müssen hierbei Anlenkelemente vorgesehen werden.
