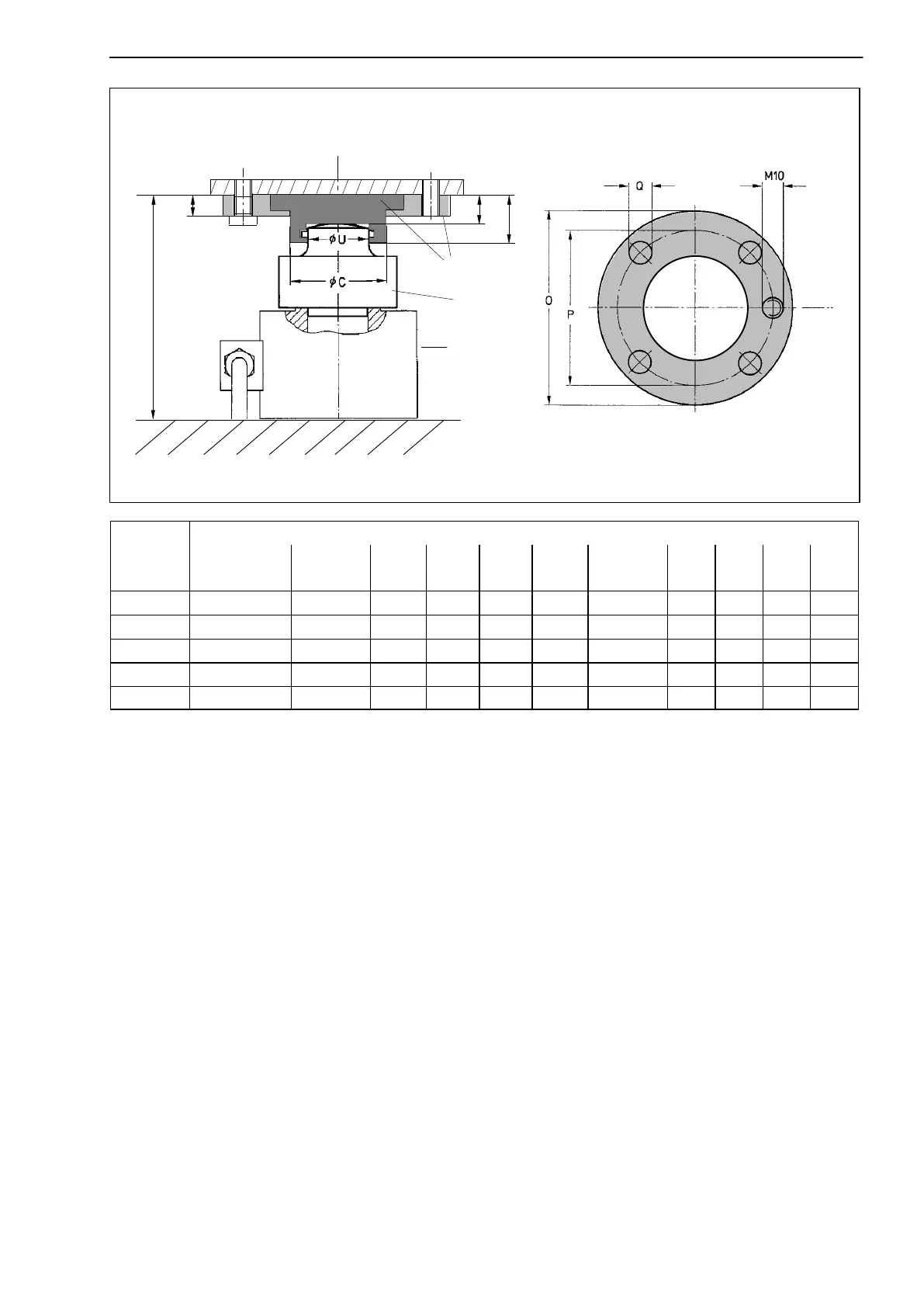

Pendelstützanordnung EPO3 (Ausgleich und Schiefstellung von Verschiebungen der Lasteinleitung)
Benötigt werden 2x EPO3 und 2x ZL und 1x C6A
* Darstellung mit Lastknöpfen ZL 0,2 MN...2 MN
a
C6A *
D
N
ZL
E
EPO3
Nennkraft
Abmessungen in mm
EPO3
Bestell-Nr.
Gewicht
in kg
C D E N O P Q U
−0,2
a
200 kN 1-EPO3R/20T 1,2 47,9 27,5 20 14 114 90 13 32 125
500 kN 1-EPO3/50T 3,4 81,9 50 39,5 20 148 120 17 44 144,5
1 MN 1-EPO3/100T 3,2 81,9 50 39,5 20 148 120 17 64 219,5
2 MN 1-EPO3/250T 13,0 139,5 80 67,5 25 225 190 22 85 247,5
5 MN 1-EPO3/500T 27,0 169,8 103 90 33 270 220 26 130 250
