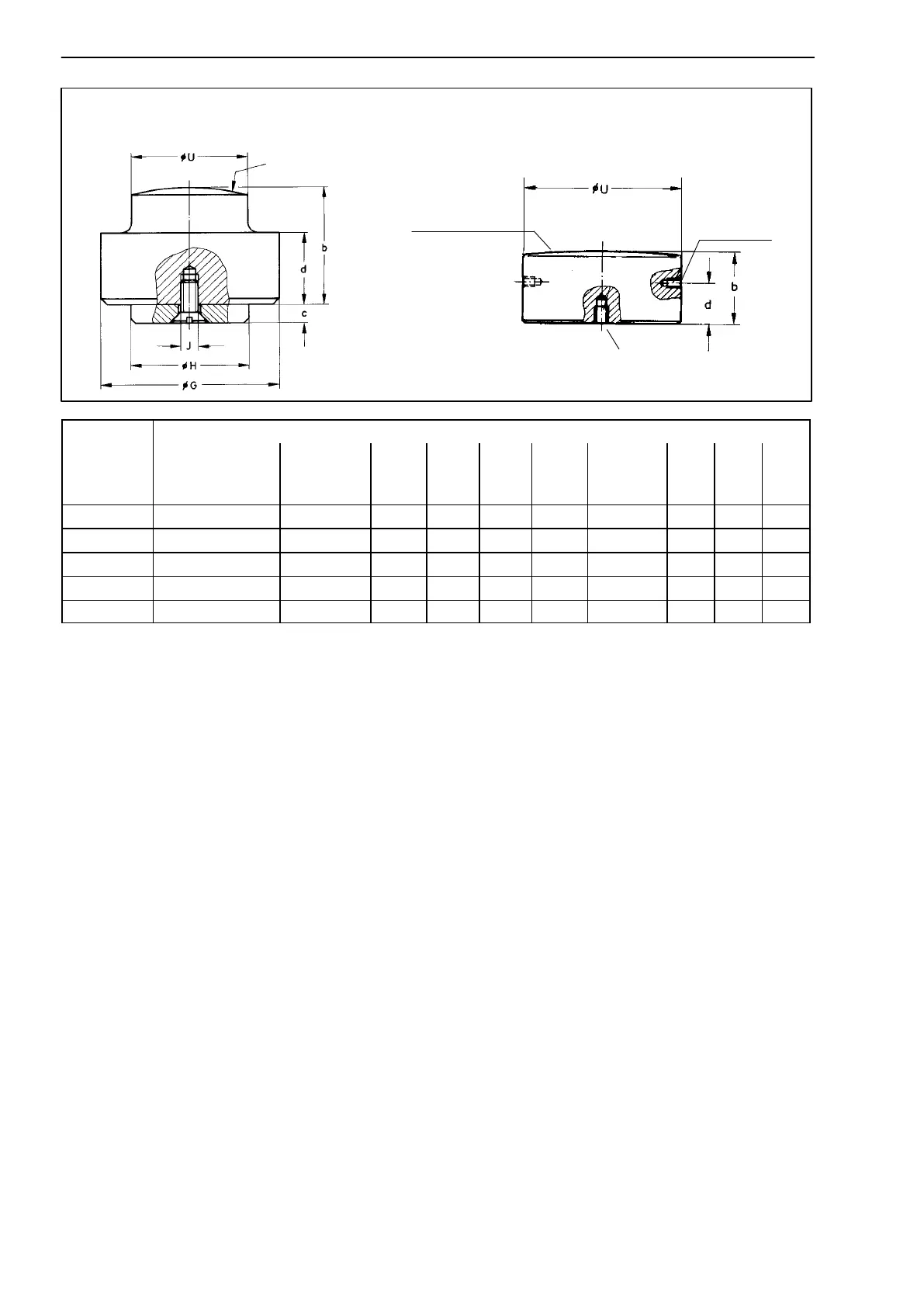

Bouton de charge ZL (pour mesures haute précision)
pour forces nominales 200 kN...2 MN
pour forces nominales 5 MN
Rayon de boule R
Rayon de boule R
M12; 15 prof.
M8; 15 prof.
Force
nominale
Dimensions en mm
ZL
No. de
commande
Poids en
kg
G H
−0,1
J R U
−0,2
b c
d
200 kN 1-C6/20T/ZL 0,8 60 31,9 M5 300 32 45 5 30
500 kN 1-C6/50T/ZL 0,8 60 31,9 M5 300 44 45 5 30
1 MN 1-C6/100T/ZL 6,4 120 67,9 M6 600 64 80 8 60
2 MN 1-C6/200T/ZL 6,8 120 67,9 M6 600 85 80 8 60
5 MN 1-C6/200T/ZL 6,5 − − − − 129,8
−0,05
60 35
