USDE
Automatisierungsanleitung CPK • 10-2015 •106-29009
Funktionsbeschreibung
42
Status des USB-Ports wird an der Vorderseite des Netzgeräts
angezeigt.
Zur Beschreibung des Netzgeräts mit Steuerbox, siehe
Betriebsanleitung des Werkzeugs.
Beschreibung der Anschlüsse, à„Pinbelegung serielle
Schnittstelle Netzgerät mitSteuerbox“ auf Seite58.

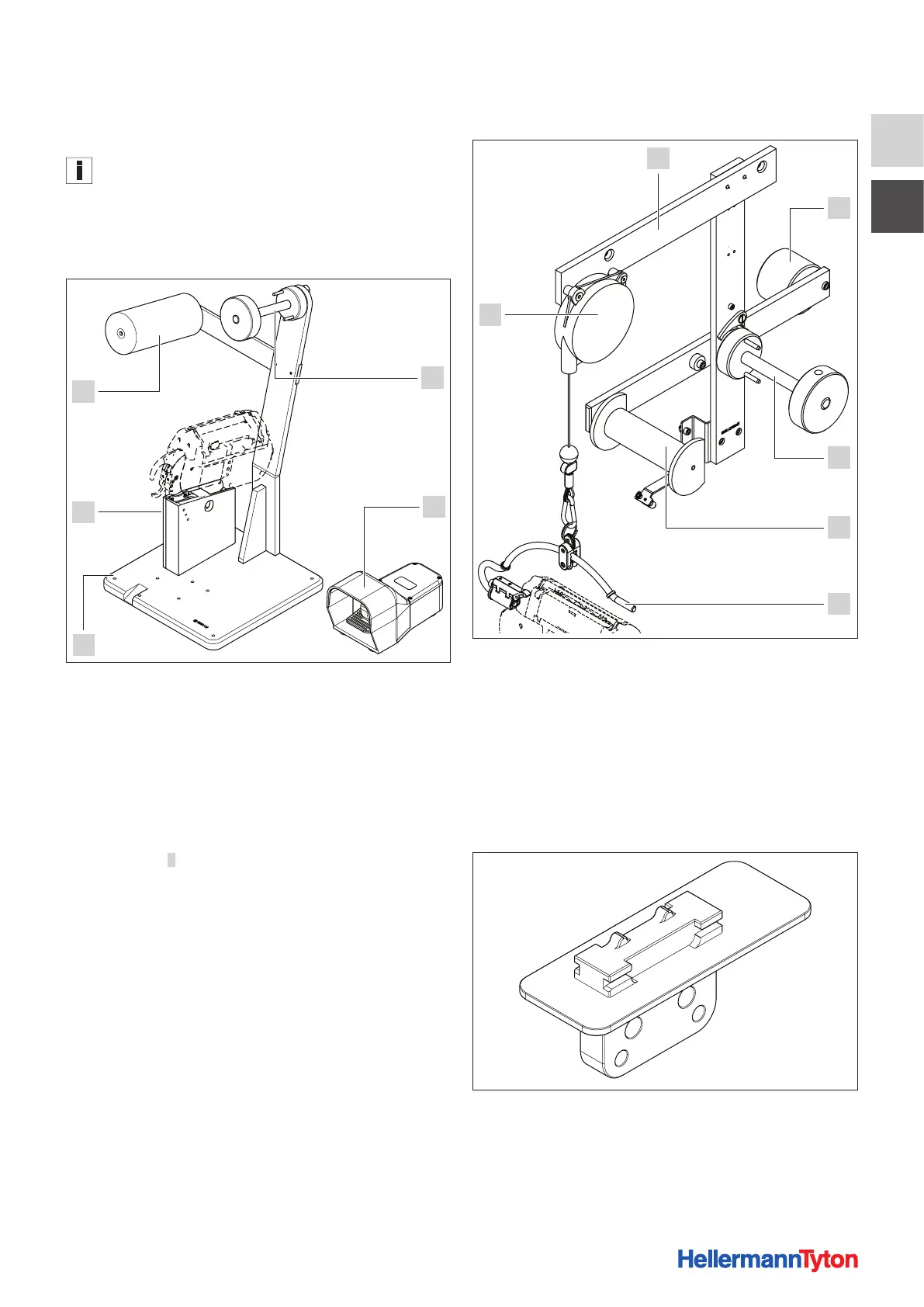

3.3 Montagevorrichtung CPK
3
2
1
5
4
1 Spulenaufnahme BMK CPK
2 Fußschalter
3 Grundplatte BMK CPK
4 Werkzeugaufnahme BMK CPK
5 Umlenkrolle BMK
Die Montagevorrichtung CPK ermöglicht eine Fixierung des
Werkzeugs in aufrechter Position. Dadurch kann der Benutzer
das Bündelgut am Werkzeug vorbeiführen und den Abbinde-
vorgang mit dem Fußschalter auslösen, à„Montagevorrich-
tung CPK montieren“ auf Seite45.
Der Fußschalter
2 kann zusammen mit der Montagevorrich-
tung CPK eingesetzt werden, um das Abbinden am Werk-
zeug zu erleichtern. Er wird an das Netzgerät mit Steuerbox
angeschlossen.
3.4 Hängevorrichtung CPK
6
1
2
3
4
5
1 Gegengewicht OHS
2 Spulenaufnahme OHS CPK
3 Umlenkrolle OHS
4 Aufhängebügel CPK
5 Balancer
6 Schienenläufer OHS
Die Hängevorrichtung CPK ermöglicht eine Montage des
Werkzeugs in hängender Position, à„Hängevorrichtung
CPK montieren“ auf Seite48.
3.5 Roboter Adapter CPK
Der Roboter Adapter CPK dient zur Befestigung des Werk-
zeugs an automatischen Anlagen, z. B. Robotern,
à„Roboter Adapter CPK montieren“ auf Seite50.
