Automatisierungsanleitung CPK • 10-2015 •106-29009
Technische Daten
57

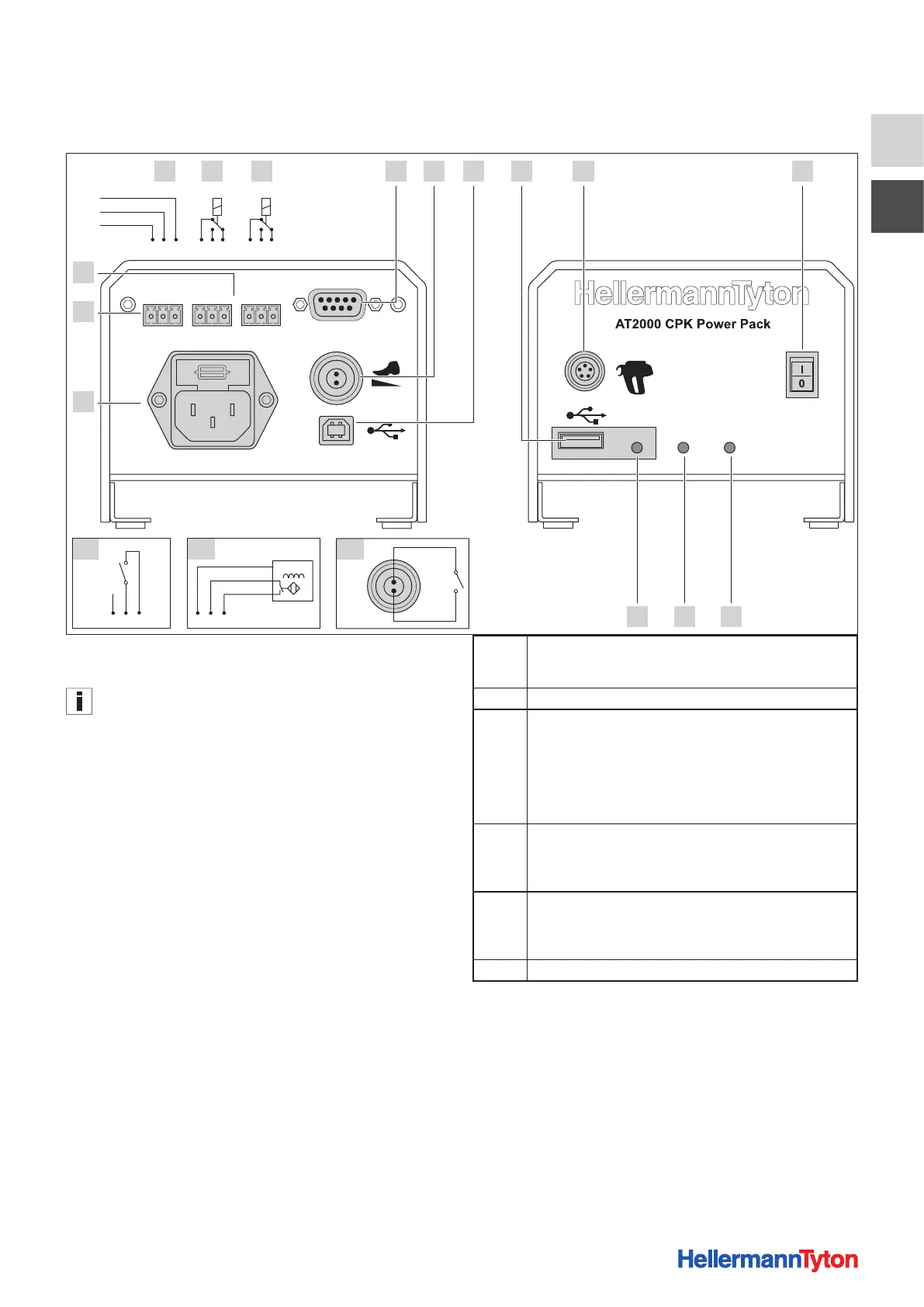

7.2.1 Schnittstellenübersicht Netzgerät mit
Steuerbox
Last TieError Busy
External
max. 250V~
Data SignalPower
A-1 A-2 2-1
11
12
1A B C 4 5
9 8 7
62 3
10
123 123123
123 123
BN
NPN
BK
BU
1 Anschluss für serielle Schnittstelle (DSUB-Steckverbindung)
2 Anschluss für Fußschalter (nur benötigt für Montagevorrichtung CPK)
Bei aktivierter Schnittstelle zum PC ist der Fußschalter-An-
schluss deaktiviert.
3 USB-(B)-Anschluss für Verbindung mit PC
4 USB-Anschluss für Auslesen der Prozessdaten mit USB-Stick
5 Anschluss für Verbindung mit Werkzeug
6 Hauptschalter
7 LED-Signalleuchte Power
Grün: Netzgerät mit Steuerbox eingeschaltet
8 LED-Signalleuchte Signal
Grün: AT2000 CPK angeschlossen und betriebsbereit,
Rot: Fehler,
Gelb: Abbindezyklus aktiv,
Blau: Navigation im Hauptmenü, keine Abbindung möglich
9 LED-Signalleuchte Data
Grün: PC angeschlossen; Werkzeug AT2000 CPK angeschlossen;
USB-Stick erkannt; USB-Stick kann entfernt werden,
Rot/grün blinkt: Daten werden auf USB-Stick geschrieben
10 Anschluss für Stromversorgung
11 Anschlüsse für einen externen Sensor
12 Error/Busy: frei belegbare Relais-Ausgänge
A Last Tie: Sensor-Eingangssignal, z. B. für die Überwachung der
Bandkette in automatisierten Prozessen, um einen niedrigen
Materialstand zu signalisieren
B Error: Fehler-Ausgangssignal, zeigt eine Störung an
C Busy: Busy-Ausgangssignal, zeigt z. B. das Setzen eines Ka-
belbinders während des automatisierten Betriebs an
24 V Relais 1xUM
Nennlast: 0,5A / 125V AC bzw. 1A / 24V DC
1: Öffner
2: Schließer
3: Wechsler
A-1 Steckerbelegung mit Schalter
1: +25,2V DC
2: S
3: 0V DC
A-2 Steckerbelegung mit induktivem Näherungsschalter
1: +25,2V DC
2: S
3: 0V DC
2-1 Externes Startsignal, z. B. Fußschalter
