Automatisierungsanleitung CPK • 10-2015 •106-29009
Montage
51

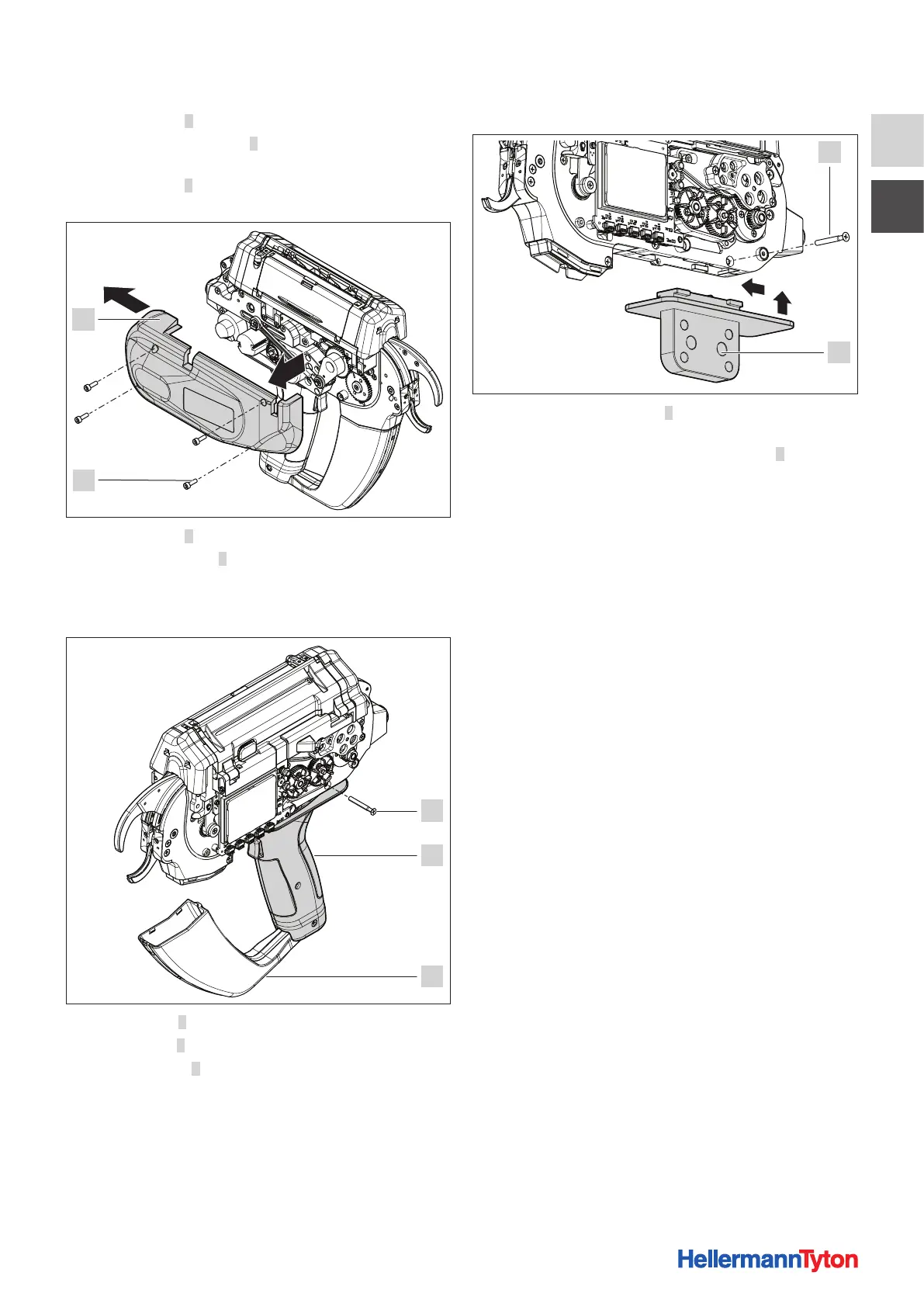

f Die Schrauben 2 lösen.
f Den Gehäusedeckel links 1 vorne leicht anheben,
nachhinten schieben und abnehmen.
f Das Werkzeug 3 umdrehen und vorsichtig mit der
offenen Seite auf die Unterlage legen.
4
5
f Die Schrauben 4 lösen.
f Den Gehäusedeckel 5 vorne leicht anheben, nach hinten
schieben und abnehmen.
f Das Werkzeug umdrehen und vorsichtig mit der offenen
Seite auf die Unterlage legen.
6
7
8
f Die Abfallbox 8 nach unten klappen.
f Die Schraube 6 lösen.
f Das Griffsystem 7 nach hinten schieben und nach unten
abnehmen.
5.3.2 Roboter Adapter CPK einsetzen
6
9
f Den Roboter Adapter CPK 9 in die Nut am Werkzeug
einsetzen und nach vorne schieben.
f Den Roboter Adapter CPK mit der Schraube 6 befestigen.
f Die Gehäusedeckel des Werkzeugs auf beiden Seiten
aufsetzen und festschrauben.
f Das Werkzeug mit Roboter Adapter CPK montieren und
an das Netzgerät mit Steuerbox anschließen.
f Auf knickfreie Verlegung der Verkabelung achten.
5.3.3 Abfallentsorgung
f Eine geeignete Abfallentsorgung sicherstellen, damit
auch in extremer Schräglage des Werkzeugs der
Kabelbinderabfall aus dem Werkzeug fallen kann.
