Automatisierungsanleitung CPK • 10-2015 •106-29009
Wartung
54

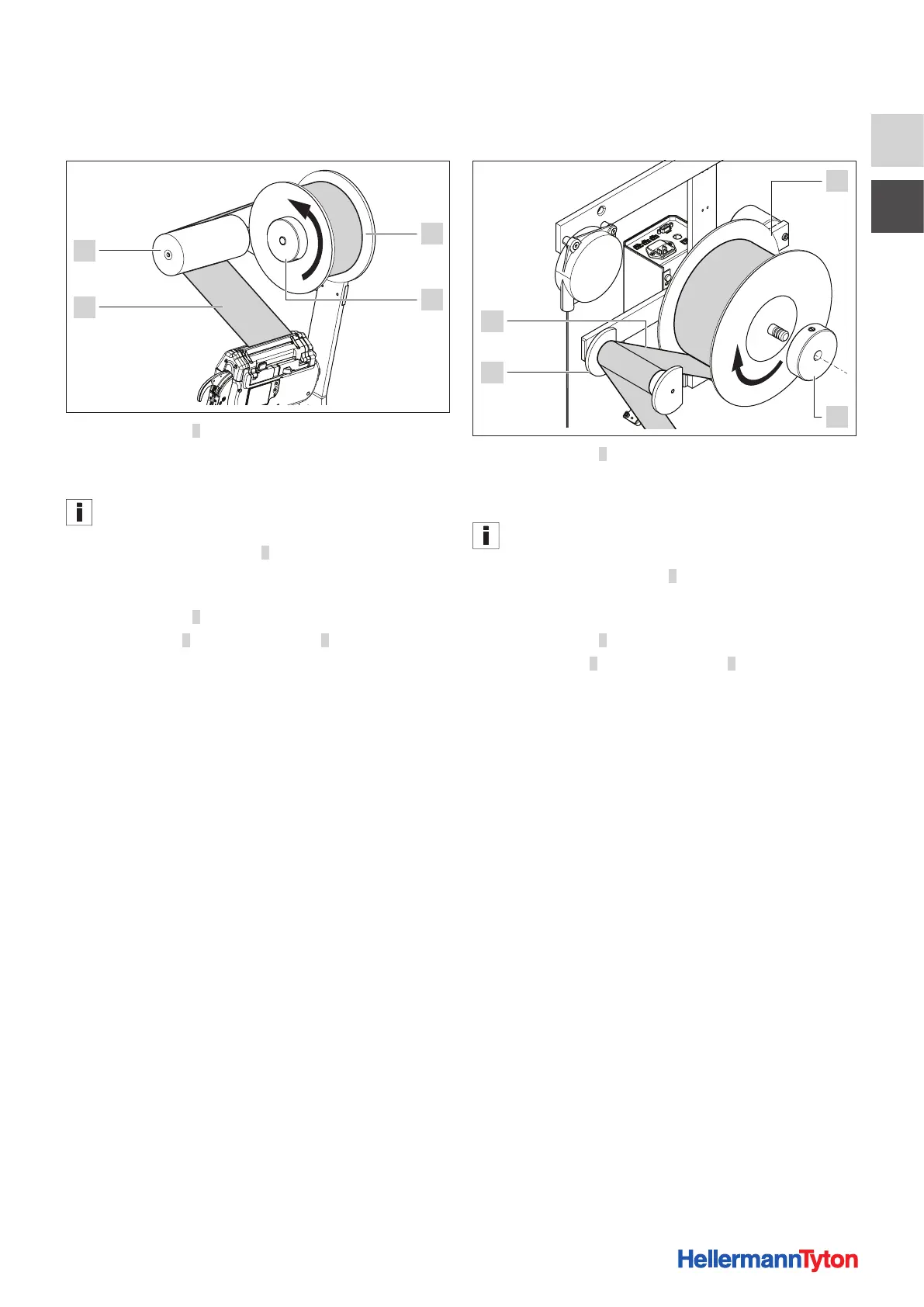

6.4 Kabelbinderspule an der
Montagevorrichtung CPK austauschen
1
2
4
3
f Den Klemmring 2 abziehen.
f Die leere Kabelbinderspule abziehen und entsprechend
der örtlichen Vorschriften entsorgen.
Leere Kabelbinderspulen werden nicht vom Hersteller
zurückgenommen.
f Die neue Kabelbinderspule 1 auf die Spulenaufnahme
stecken. Dabei die Wickelrichtung beachten.
; Die Spule wickelt gegen den Uhrzeigersinn ab.
f Den Klemmring 2 aufsetzen.
f Die Bandkette 3 um die Umlenkrolle 4 zum Werkzeug
führen.
f Darauf achten, dass keine Verdrehung der Bandkette
auftritt.
6.5 Kabelbinderspule an der Hängevorrichtung
CPK austauschen
1
2
4
3
f Den Klemmring 2 abziehen.
f Die leere Kabelbinderspule abziehen und entsprechend
der örtlichen Vorschriften entsorgen.
Leere Kabelbinderspulen werden nicht vom Hersteller
zurückgenommen.
f Die neue Kabelbinderspule 1 auf die Spulenaufnahme
stecken. Dabei die Wickelrichtung beachten.
; Die Spule wickelt im Uhrzeigersinn ab.
f Den Klemmring 2 aufsetzen.
f Die Bandkette 4 um die Umlenkrolle 3 zum Werkzeug
führen.
f Darauf achten, dass keine Verdrehung der Bandkette
auftritt.
