Automatisierungsanleitung CPK • 10-2015 •106-29009
Transport, Zubehör, Ersatzteile und Lagerung
43

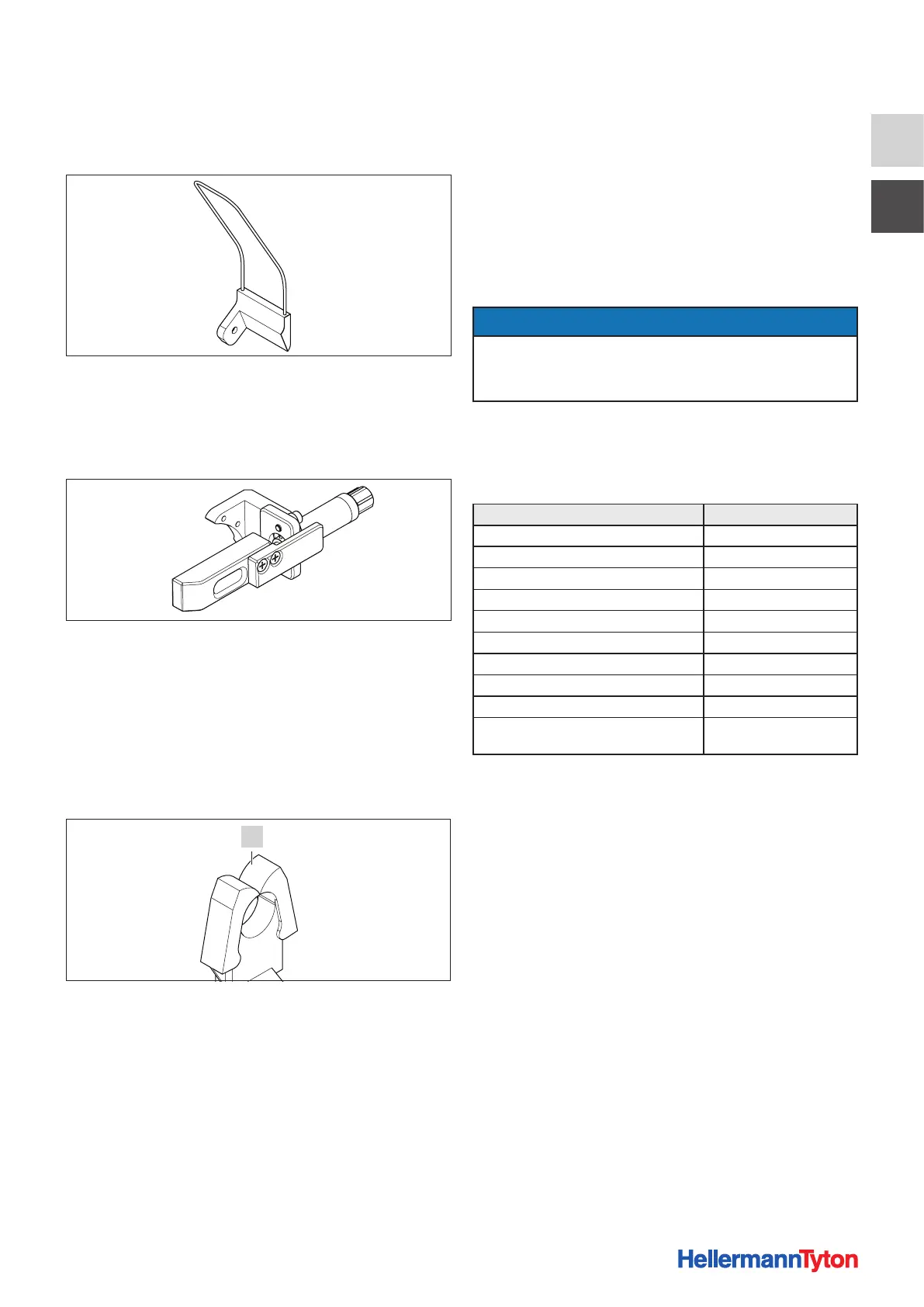

3.6 Zubehör
3.6.1 Abweiserbügel CPK
Der Abweiserbügel CPK drückt das Bündelgut in automati-
schen Anlagen vom Werkzeug ab und stellt dadurch sicher,
dass der Kabelbinder den Kopfsensor des Werkzeugs frei
gibt, à„Abweiserbügel CPK montieren“ auf Seite52.
3.6.2 Bandoliercutter CPK
Der Bandoliercutter CPK sorgt für das Schneiden des
Bandolier gurtes und wird in die Anlage integriert. Der
Zylinder des Bandoliercutters CPK wird mit Druckluft nach
vorne gegen den Betätiger gedrückt, der das Gurtmesser
gegen das Band drückt und schneidet. Dabei entweicht
dieDruckluft und die Rückstellfeder im Bandoliercutter CPK
drückt den Zylinder zurück in die Ausgangsposition,
à„Bandoliercutter CPK montieren“ auf Seite52.
3.6.3 Legehilfe HH20
1
Die Legehilfe HH20 unterstützt die Positionierung des
Bündelguts vor dem Werkzeug, à„Positionierung“ auf
Seite52.
4 Transport, Zubehör, Ersatzteile und
Lagerung
4.1 Transport
Für den Transport des Werkzeugs AT2000 CPK den mitgelie-
ferten Werkzeugkoffer CPK verwenden.
Die Komponenten der Vorrichtung sind für den Transport
verpackt.
HINWEIS
Unverpackte Komponenten können beim Transport
beschädigt werden.
f Alle Komponenten erst vor der Montage auspacken.
4.2 Zubehör und Ersatzteile
Abhängig von der Bestellung können folgende Bauteile
Bestandteil des Lieferumfangs sein:
Name Artikelnummer
Werkzeug AT2000 CPK 106-00000
Netzgerät mit Steuerbox 106-00110
Montagevorrichtung CPK 106-00040
Hängevorrichtung CPK 106-00050
Roboter Adapter CPK 106-00072
Abweiserbügel CPK 106-00095
Bandoliercutter CPK 106-00085
Legehilfe HH20 120-00080
Aufhängebügel CPK 106-00071
Automatisierungsanleitung
AT2000 CPK
106-29009
4.3 Rücknahme
HellermannTyton ist von den Verpflichtungen nach §10 Abs.
2 ElektroG (Rücknahmepflicht des Herstellers) und damit in
Zusammenhang stehenden Ansprüchen freigestellt.
4.4 Entsorgung
Der Betreiber ist verpflichtet, das gelieferte Werkzeug und
die Komponenten einschließlich des Zubehörs nach Beendi-
gung der Nutzung ordnungsgemäß zu entsorgen. Die
Entsorgung des Werkzeugs, einzelner Komponenten sowie
der Betriebs- und Hilfsstoffe unterliegt zum Teil gesetzlichen
Regelungen.
Genaue Informationen geben die zuständigen örtlichen
Behörden.
f Verpackung entsprechend den geltenden Entsorgungs-
und Umweltvorschriften entsorgen.
f Das zu entsorgende Gut, Produktionsabfälle sowie
Betriebsstoffe nur an autorisierten Annahmestellen
abliefern.
f Bei Unklarheiten zur Entsorgung den Hersteller kontaktie-
ren.
