18
BA finishbalancer sd-10 – 9412 158
Betätigungs- und Anzeigeelemente
0
1
2
3
4
567
8
910 11
12 13
11
6. Betätigungs- und Anzeigeelemente

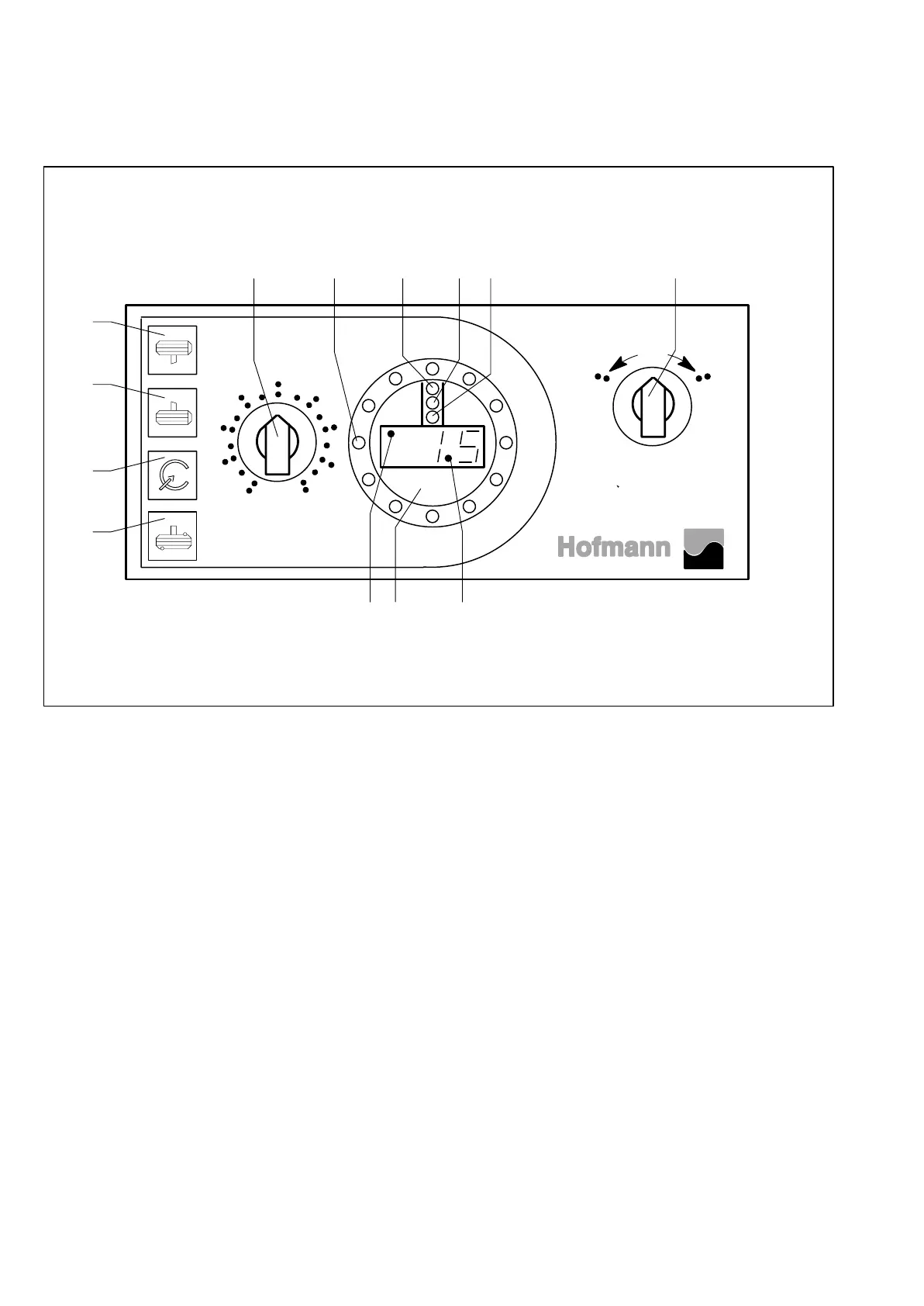

Bild 11 Fronttafel
1 Meßtaste – für das gegenüberliegende Rad
2 Meßtaste – für das Rad vor dem Gerät
3 Kalibriertaste zum Ermitteln der Empfindlichkeitswerte
4 Meßtaste – für dynamische Unwucht
5 Empfindlichkeitseinsteller
6 Rote Leuchtpunkte – im Kreis angeordnet, zur Anzeige der
Unwuchtlage (siehe auch Bild 12).
7 Oberer grüner Leuchtpunkt – gegenüberliegendes Rad im
günstigen Drehzahlbereich für Messung mit der Taste 1
8 Anzeigefeld
9 Roter Leuchtpunkt – Antriebsräder laufen mit gleicher
Drehzahl
10 Unterer grüner Leuchtpunkt – Rad vor dem Gerät im gün-
stigen Drehzahlbereich für Messung mit Taste 2
11 Motorwendeschalter/Bremsschalter
Die Richtungspfeile zeigen jeweils die Laufrichtung an, in
der das Rad angetrieben werden soll. In der 0-Stellung
(Bremsstellung) wird bei am Reifen angedrückter An-
triebsscheibe (Kontaktschalter betätigt) die motoreigene
Bremse aktiviert und das Rad abgebremst.
12 Roter Leuchtpunkt – zeigt Zuordnung der Anzeige für das
gegenüberliegende Rad an bzw. zeigt bei Aufruf der Dreh-
zahldifferenz, daß das gegenüberliegende Rad in der hö-
heren Drehzahl läuft
13 Roter Leuchtpunkt – Meßelektronik ist in die Maßeinheit
”Unzen” umgeschaltet.
