6.2 Tastenfunktionen bei stillstehendem Rad
Bei Stillstand des Rades wird beim Drücken einer Taste der zu-
gehörige, zuletzt ermittelte Meßwert angezeigt.
Taste 1 + Taste 2 :
Kurzes Drücken:
Bei kurzem Betätigen der Tasten 1 oder 2 wird der mit der jewei-
ligen Taste zuletzt ermittelte Meßwert angezeigt.
Langes Drücken:
Für eine gewünschte Feinauswuchtung kann bei stehendem
Rad der normalerweise unterdrückte Wert sichtbar gemacht
werden, indem die jeweilige Meßtaste (Taste 1 oder 2) länger
gedrückt wird. Die Elektronik ist so ausgelegt, daß sie Un-
wuchtgrößen von weniger als 4 g unterdrückt und ”0” anzeigt.
Beim Auswuchten von Antriebsrädern in Verbindung mit einer
Zusatz-Optoelektronik werden Unwuchten von weniger als 6 g
unterdrückt und ”0” angezeigt.
Taste 4:
Langes Drücken:
Hierdurch wird die Funktion des dynamischen Meßgebers
überprüft (ordnungsgemäße Positionierung am Rad und elek-
trischer Anschluß).
Die Taste wird so lange gedrückt, bis nur noch ein Mittelseg-
ment der Anzeige aufleuchtet.
Während die Taste gedrückt bleibt, gegen das Rad schlagen.
Ein der Stärke des Schlages proportionaler Wert wird ange-
zeigt. Die Anzeige bleibt so lange erhalten, bis ein weiterer stär-
kerer Schlag erfolgt (neuer Maximalwert) oder die Taste losge-
lassen wird.
Kurzes Drücken:
Aus den abgespeicherten Maximalwerten der letzten voraus-
gegangenen horizontalen Messung von Rechtslauf und Links-
lauf wird ein Mittelwert von Unwuchtgröße und Unwuchtlage
angezeigt = Meßwert.
6.3 Anzeige der Unwuchtlage
Für die Anzeige der Unwuchtlage sind 12 rote Leuchtpunkte so
angeordnet, daß sie einem auf das Rad übertragenen Ziffern-
blatt entsprechen.
Das Aufleuchten eines einzelnen Leuchtpunktes zeigt eine Un-
wuchtlage entsprechend dieser ”Stundenmarkierung”. Leuch-
ten zwei benachbarte Punkte auf, liegt die Unwucht genau da-
zwischen. Das Rad wird von Hand so gedreht, daß der
angebrachte Reflexstreifen auf der angezeigten Markierung
steht, z. B. Leuchtpunkt = 9 Uhr – Reflexstreifen auf 9 Uhr stel-
len, und das ermittelte Ausgleichsgewicht bei 12 Uhr einsetzen
(Bild 12).

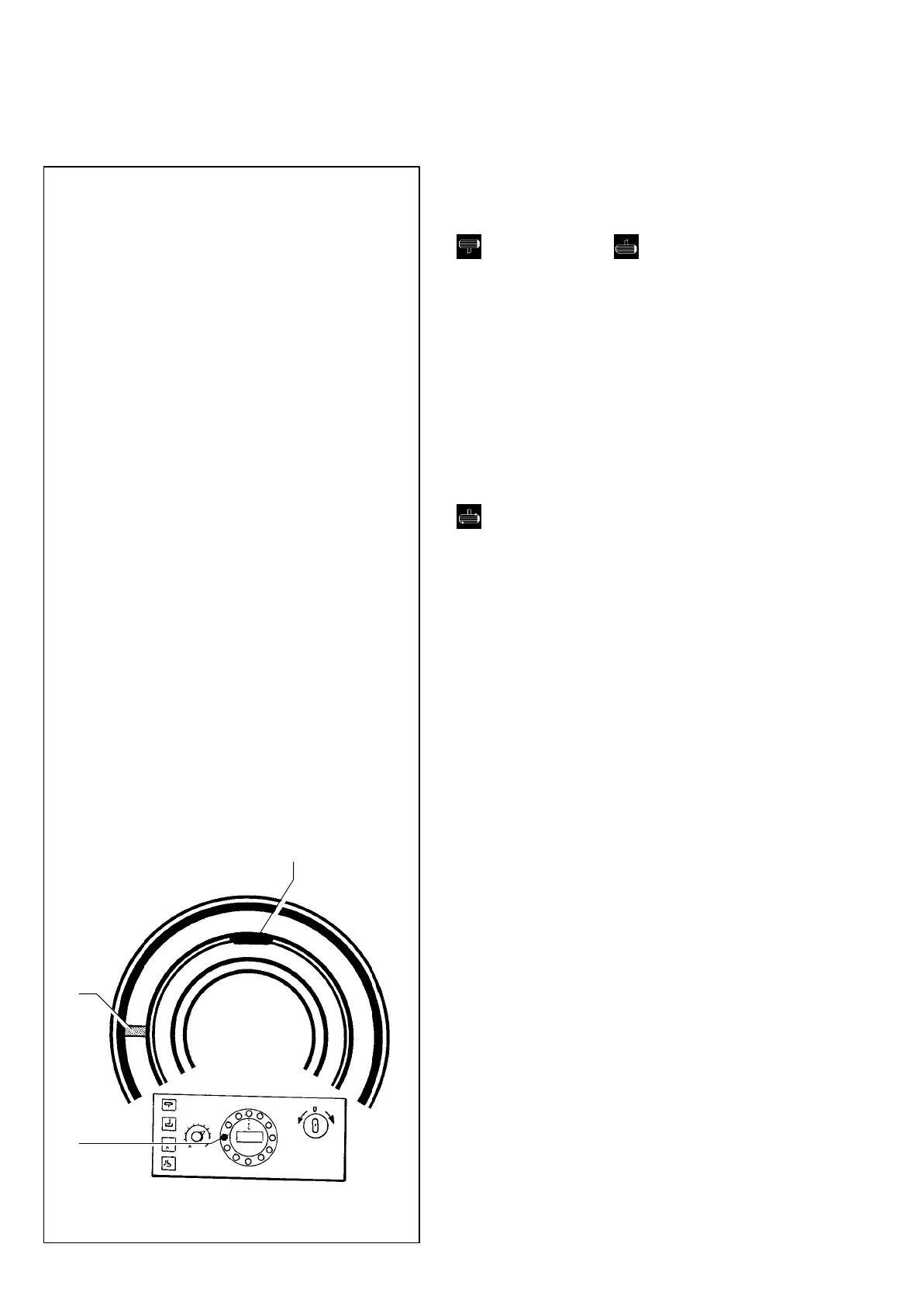

Bild 12 Ausgleichsposition (Beispiel)
1 Leuchtender Punkt der Unwuchtlagenanzeige
2 Reflexstreifen – mit der Unwuchtlage in gleiche Richtung
bringen
3 Position des Ausgleichsgewichtes, Größe entsprechend
der Anzeige
