24
BA finishbalancer sd-10 – 9412 158
Auswuchten
0
13
14
15
511
2
Y
X
10

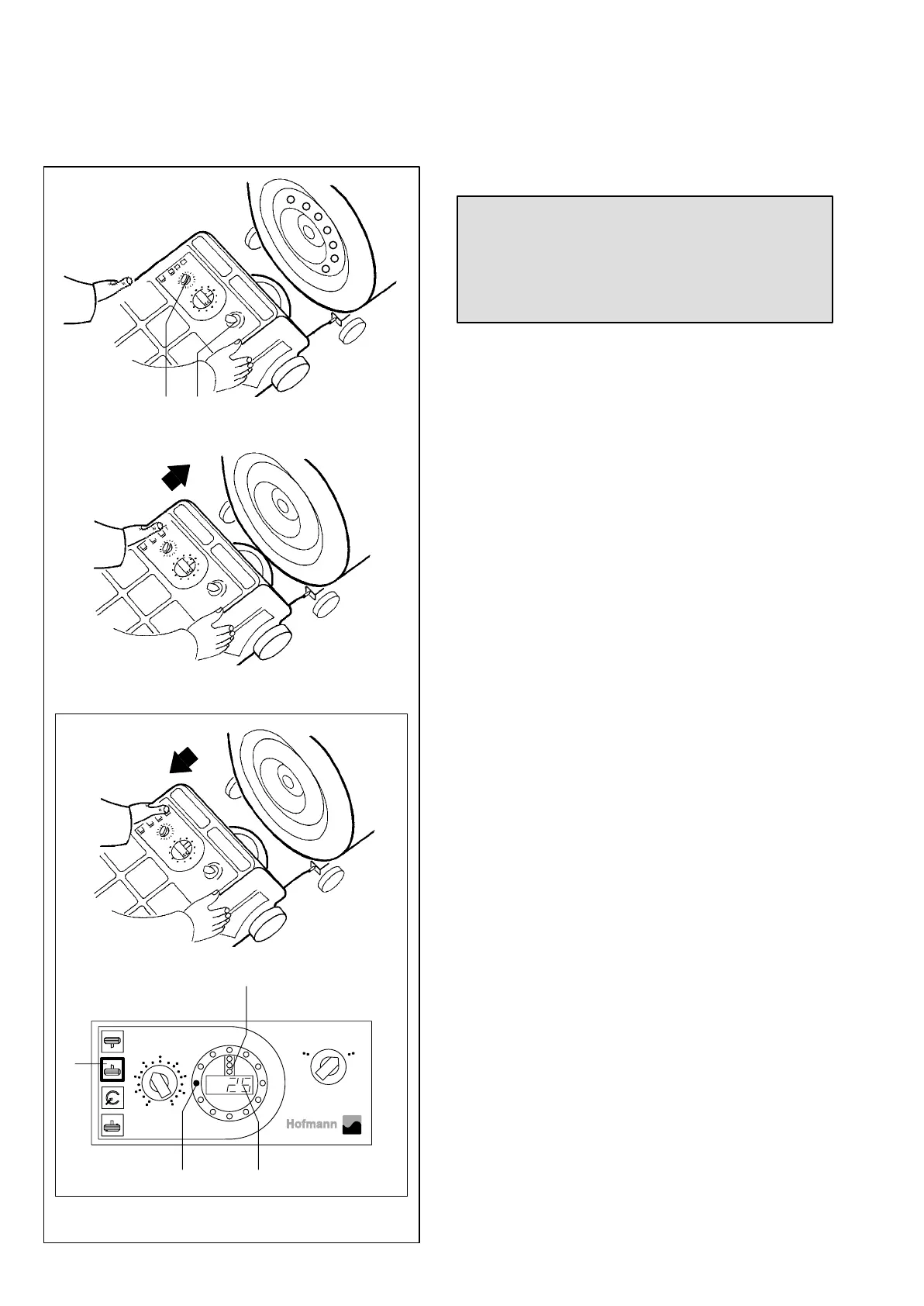

7. Auswuchten
Beim Antreiben des Rades muß wegen der möglichen
Gefahr durch wegfliegende Schmutzpartikel oder ähnli-
ches eine Schutzbrille getragen werden.
Bei Auswuchtarbeiten in geschlossenen Räumen, wo die
Räder durch den fahrzeugeigenen Motor angetrieben wer-
den, für sachgemäße Abführung der Motorabgase sorgen.
7.1 Auswuchten von Nichtantriebsrädern
(vertikal – statisch)
• Auf dem Gerätesitz Platz nehmen.
• Den Empfindlichkeitseinsteller (Bild 13, Pos. 5) auf den
Skalenwert 5,5 einstellen (Mittelwert – siehe Punkt 8.)
• Den Motorwendeschalter (Bild 13, Pos. 11) so schalten,
daß das auszuwuchtende Rad in Vorwärtsrichtung ge-
trieben wird.
• Das Gerät an das Rad heranfahren, so daß die Antriebs-
scheibe am Reifen anliegt. Korrekte Anlage überprüfen
(Bild 9).
• Jetzt das Rad fest an den Reifen andrücken (Bild 14).
Mit dem Andrücken an den Reifen wird die Antriebs-
scheibe automatisch eingeschaltet (Kontaktschalter
wird betätigt).
• Das Rad bis zum Erreichen der möglichen Drehzahl
hochtreiben, dann das Gerät etwas zurückfahren (etwa
5 – 7 cm, Meßabstand).
Während des Antreibens muß der grüne Leuchtpunkt (Bild 15,
Pos. 10) konstant leuchten. Dies zeigt an, daß die Optoelektro-
nik das drehende Rad einwandfrei abtastet und erkennt.
Leuchtet der grüne Punkt nicht, siehe Punkt 10.
• Jetzt zum Messen die Taste 2 so lange andauernd drük-
ken, bis mindestens drei Meßwerte angezeigt wurden
(Bild 15), dann die Taste loslassen.
Der zuletzt angezeigte Meßwert bleibt in der Anzeige er-
halten und entspricht der Unwuchtgröße (Gewicht im
Beispiel X = 25 g).
Die Unwuchtlage wird durch die entsprechende Leucht-
diode der Anzeige angezeigt (im Beispiel Y = 9 Uhr).
Steht der Meßwert fest, und das Rad läuft aus, die Meßtaste
nicht mehr betätigen, da sonst der ermittelte Meßwert verloren-
geht.
