2. Lieferumfang
2.1 Serienmäßiger Lieferumfang
Der serienmäßige Lieferumfang umfaßt zwei Einheiten (Bild 1):
1. Ein fahrbares Gerät, in dem die Meßelektronik, die
optoelektronische Abtastung und die Radantriebsscheibe
untergebracht sind
2. Einen Meßbock zum Messen der statischen Unwucht von
Pkw-Rädern
2.2 Zubehör
Folgende Zubehöreinheiten sind lieferbar.
Zusätzlicher Pkw-Meßbock MB-P (Bild 2)
Bestell-Nr. 6413 437
Dieser zusätzliche Meßbock ist erforderlich für das Auswuch-
ten von Antriebsrädern bei gleichzeitiger Verwendung einer Zu-
satz-Optoelektronik.
Aufgrund der Arbeitserleichterung ist er auch für das Auswuch-
ten nichtangetriebener Vorder- bzw. Hinterräder zu empfehlen.
Zum Auswuchten von allradangetriebenen Fahrzeugen ist die
Verwendung von vier Pkw-Meßböcken zu empfehlen.

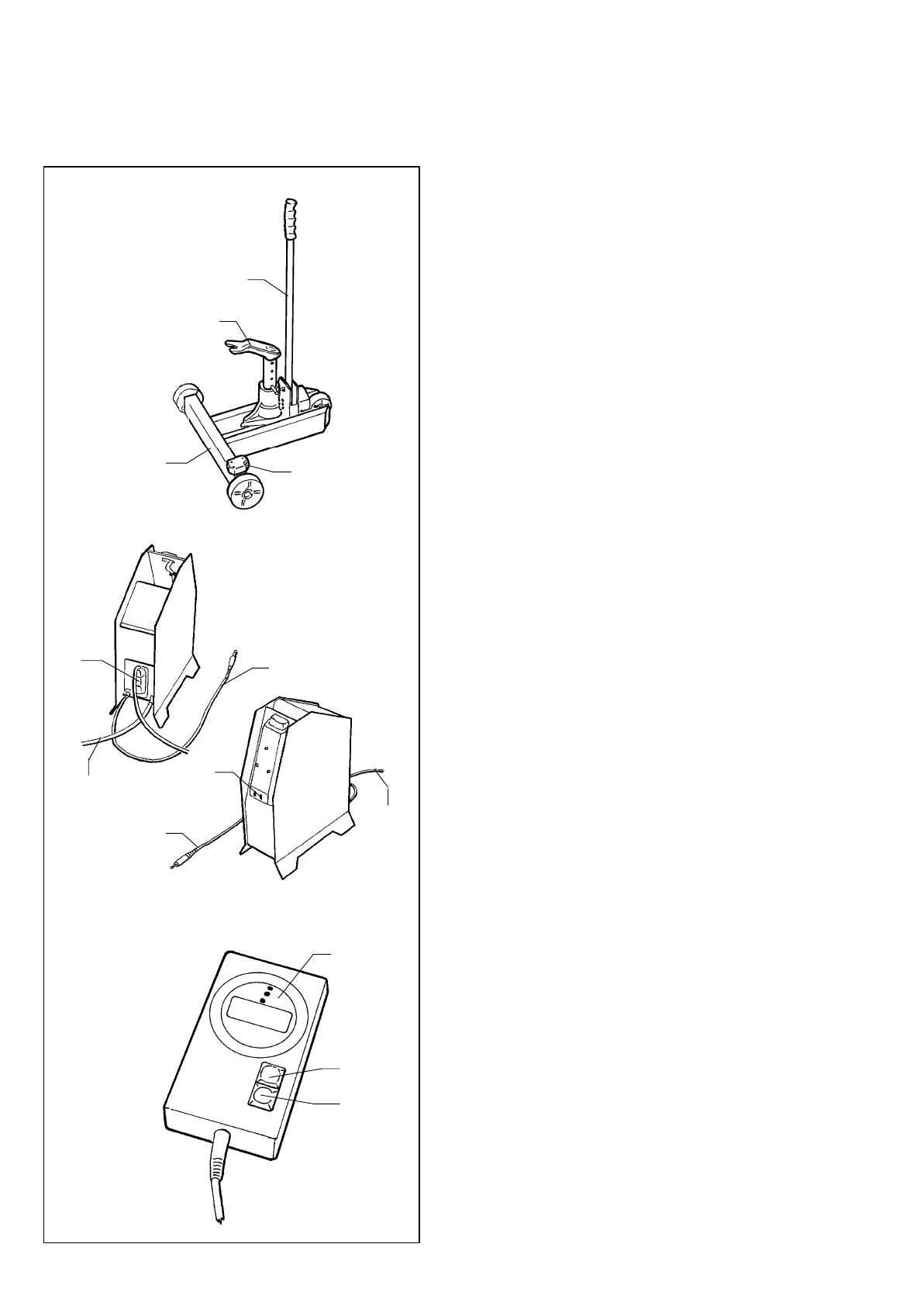

Bild 2 Pkw-Meßbock
1 Anschlußstecker für das Verbindungskabel zum
Auswuchtgerät bzw. der Zusatz-Optoelektronik
2 Anschlußstecker für den dynamischen Meßgeber
3 Rangierstange
4 Achsaufnahme
Zusatz-Optoelektronik (Bild 3)
Bestell-Nr. 6413 799
Durch diese Zusatz-Optoelektronik ist es in Verbindung mit ei-
nem zweiten Meßbock möglich, an Antriebsachsen die Un-
wucht beider Räder in einem Meßlauf zu ermitteln.
Bild 3 Zusatz-Optoelektronik
1 Anschlußstecker für die Fernbedienung
2 Kabel zum Auswuchtgerät
3 Kabel zum Meßbock
4 Zusatz-Optoelektronik
Fernbedienung mit Anzeige (Bild 4)
Bestell-Nr. 6703 599
Mit der Fernbedienung kann die Unwuchtmessung der An-
triebsräder vom Fahrersitz aus durchgeführt werden. Damit ist
die Einmannbedienung möglich.
Bild 4 Fernbedienung
1 Anzeige wie am Auswuchtgerät
2 Meßtaste für das Rad gegenüber dem Auswuchtgerät
3 Meßtaste für das Rad vor dem Auswuchtgerät
