B.12.2 WCIĄGARKA
Wciągarka jest zaprojektowana do podnoszenia i
opuszczania ładunków dzięki nawijaniu i odwijaniu liny z
bębna.
STEROWANIA
Używanie wciągarki jest dozwolone, kiedy wszystkie
procedury i zalecenia są spełnione.
Sterowanie jest używane do podnoszenia i opuszczania
liny z bębna linowego.
ELEMENTY ZABEZPIECZAJĄCE
Ogranicznik wciągania
Sygnał z ograniczenia siły w linie jest nadawany, kiedy
wartość siły w linie przekroczy wartość nastawiona w
trakcie kalibracji.
Kiedy urządzenie to włączy się to możliwy jest tylko obrót
żurawia i rozwijanie liny (1).
Wyłącznik maksymalnej ilości liny na bębnie.
Ogranicznik ilości zwojów liny na bębnie blokuje nadmiar
liny na bębnie zapobiegając uszkodzeniom liny. To
urządzenie pracuje dzięki mikro-wyłącznikowi lub
ogranicznikowi naciągu liny (2).
Wyłącznik minimalnej ilości zwojów liny na bębnie.
Wyłącznik minimalnej ilości zwojów liny na bębnie blokuje
dalsze rozwijanie liny zachowując minimalną ilość zwojów
nawiniętych na bęben. Urządzenie działa dzięki
mikrowyłącznikowi umieszczonemu na wciągarce.
Kiedy urządzenie to zadziała możliwy jest tylko obrót
żurawia i nawijanie liny (3)
B.12.2 WINCH
The winch is designed to lift and lower loads by winding
and unwinding a cable around a drum.
CONTROLS
The winch can only be used when the crane opening
procedure is complete.
The control is used to wind and unwind the cable on the
drum.
SAFETY DEVICES
Pull limiter
The pull limiter is triggered when the cable is subject to a
traction value greater than the one set during calibration.
When this device is triggered only crane rotation and cable
descent are permitted (1).
Cable ascent limit switch
The cable ascent limit switch blocks cable winding and
prevents damage to the cable. The device operates using a
micro switch or pull limiter.
When this device is triggered only crane rotation and cable
descent are permitted (2).
Cable descent limit switch
The cable descent limit switch blocks unwinding of the
cable and ensures a minimum number of cable turns on the
drum. The device operates using a micro switch located on
the winch.
When this device is triggered only crane rotation and cable
ascent are permitted (3).

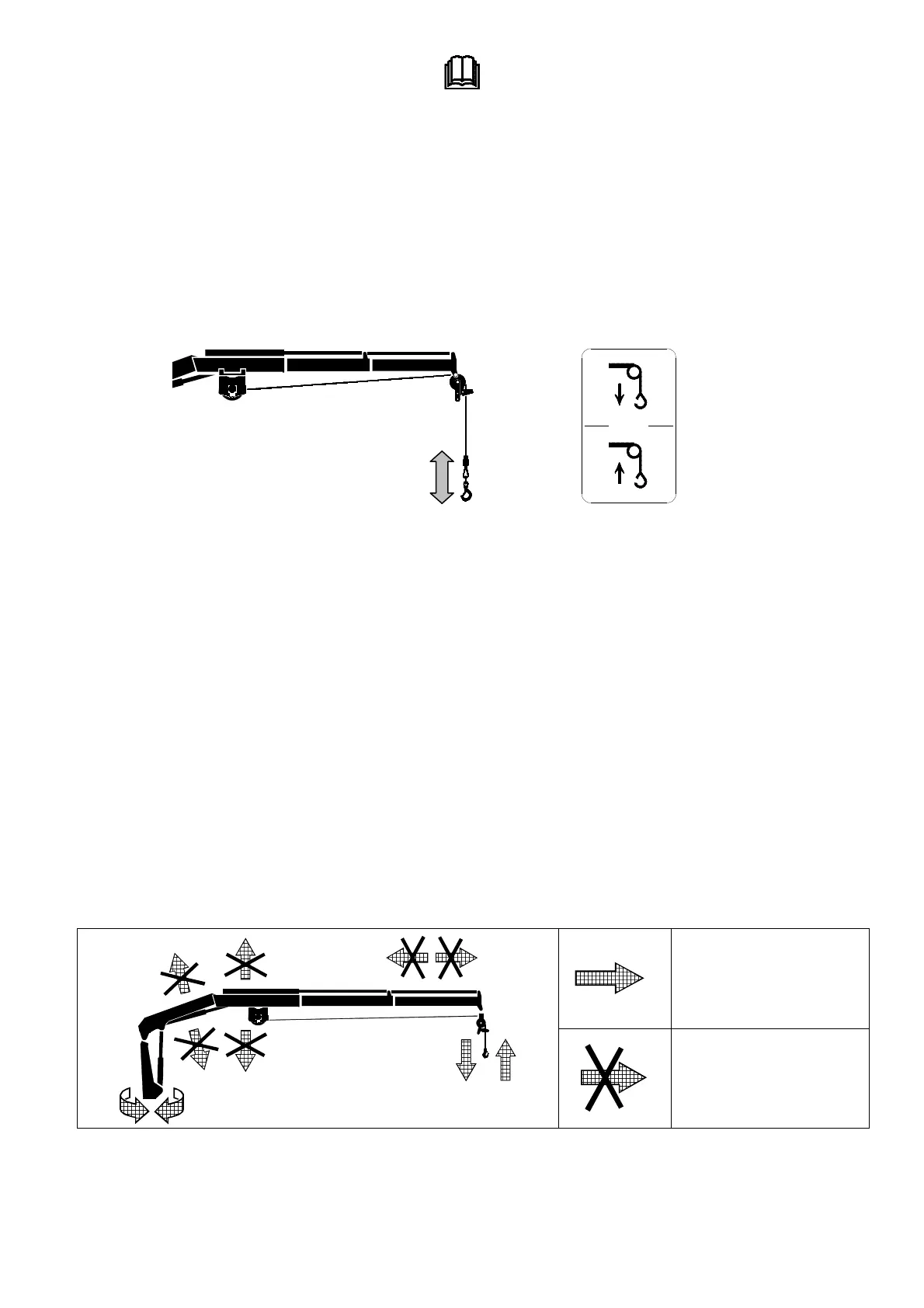

1-2
3
Ruchy dozwolone
Permitted movements
Ruchy zakazane
Denied movements
