B.4.7 STEROWANIE ZE STANOWISKA
STOJĄCEGO LUB Z SIODEŁKA
(OPCIONALNIE)

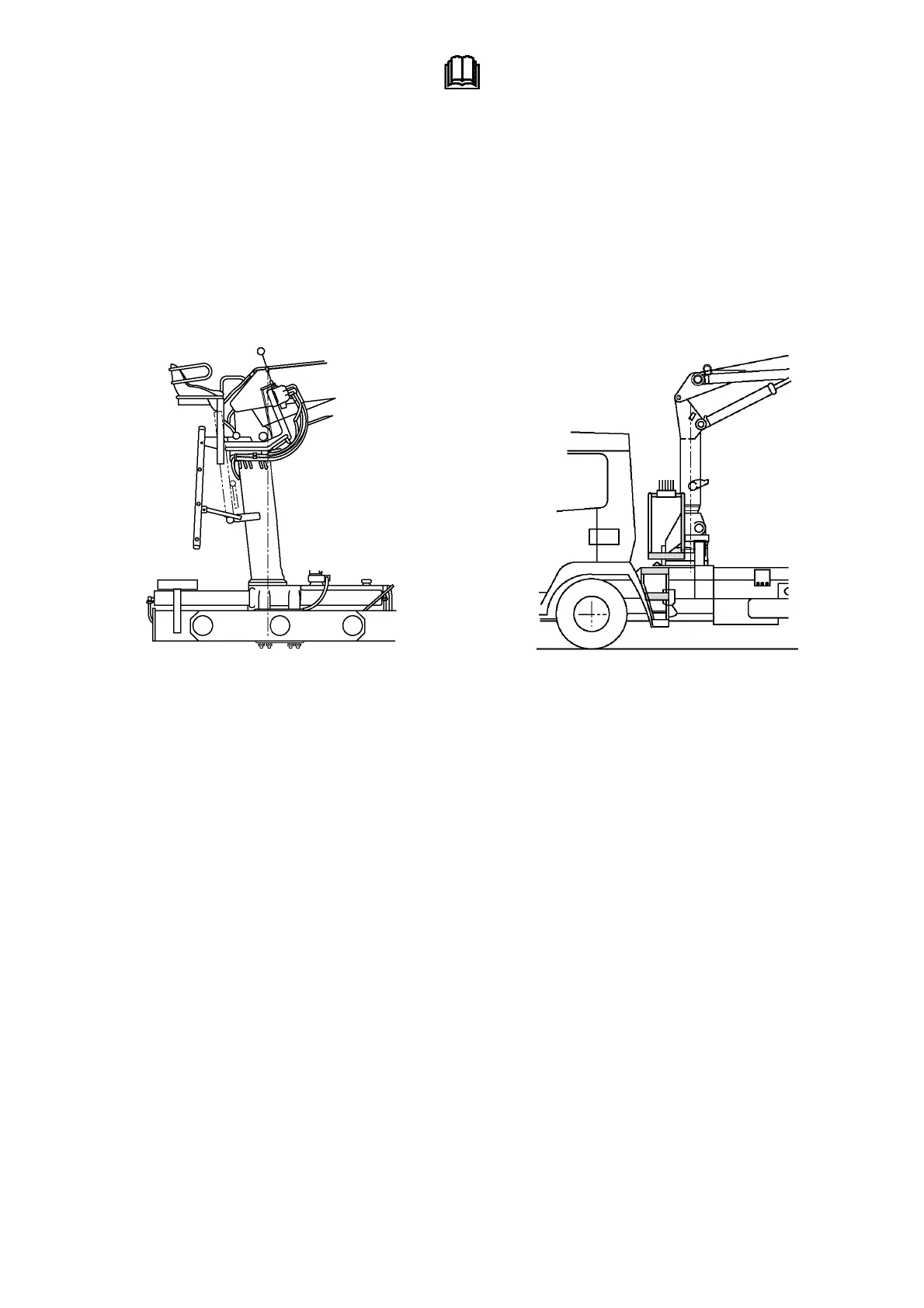

Żuraw może być wyposażony w następujące sterowania:
- z siodełka usytuowanego na górze kolumny (górne
siodełko) (A)
- sterowanie stojące usytuowane na podstawie żurawia (B)
STEROWANIE Z GÓRY KOLUMNY
(GÓRNE SIODEŁKO)
Na kolumnie mogą być zamontowane dwie wersje
sterowań:
1. Sterownie żurawia z głównym zaworem usytuowanym
na górnym siodełku (C) z zaworem usytuowanym w pobliżu
zaworu sterującego podporami. W tym przypadku w
żurawiach EC jest tylko jedna skrzynka zabezpieczająca
(Główny panel z kluczykiem startera). Na podstawie
żurawia znajdują się tylko sterowania podporami.
2. Giętkie sterowania (D) umożliwiają usytuowanie
głównego zaworu hydraulicznego na podstawie żurawia a
ich sterowanie odbywa się za pomocą giętkich linek w
pancerzu.
Dla żurawi EC na górze przy siodełku jest dodatkowy panel
sterownika (bez kluczyka rozruchowego).
Na podstawie żurawia są zainstalowane typowe sterowania
(zawór sterujący żurawiem oraz podporami, zawór
przełączający, elektryczny panel sterujący).
B.4.7 CONTROLS ON COLUMN AND ON
FOOTBOARD (OPTIONAL)
The crane can be equipped with the following accessories:
- high controls on column (top seat) (A)
- controls on footboard installed on crane basement (B)
CONTROLS ON COLUMN
(TOP SEAT)
On the crane can be installed two models of controls on the
column:
1. Crane controls with control valve on top seat (C). Near
the main control valve or near the stabilizer control valve
there is a deviation valve that enables the crane or
stabilizers controls.
On the EC cranes there is only one control panel (main
panel with starting key).
On the basement are present only the stabilizers controls
2. "Flexball" controls (D) that operate on the main control
valve situated on the crane basement by flexible cables.
On the EC cranes there is an auxiliary control panel
(without starting key) situated on the top seat.
On the basement are installed the standard controls (crane
and stabilizers controls, deviation valves, controls panel).
A B
