B.4 OPIS STEROWNIKÓW
B.4.1 PENELE STEROWANIA ŹURAWIA CE
NIE Z X
Urządzenie jest wyposażone w dwa panele sterownicze
ulokowane obok sterowników po prawej i po lewej stronie
żurawia
PANELE STERUJĄCE
A) Kluczyk włączający
- Jeśli ON, to jest możliwa praca.
B) Przycisk reset
- Odblokowuje maszynę gdy siłownik 1-wysięgnika jest
zablokowany na końcu skoku bez ładunku.
C) Wskaźnik zasilania (POWER)
- Kiedy się świeci oznacza, że jest włączone elektryczne
zasilanie.
D) Lampka nieprawidłowości układu elektrycznego
- Kiedy się świeci, układ elektryczny pracuje
nieprawidłowo.
E) Przycisk. wyłącznik bezpieczeństwa
- Zatrzymuje wszystkie ruchy żurawia (patrz §B.5.4).
F) Manometr
- Jeśli wskaźnik jest na żółtym sektorze, to 90% obciążenia
zostało osiągnięte.
- Jeśli wskaźnik jest na czerwonym sektorze, to 100%
maksymalnego obciążenia zostało osiągnięte.
Przy podnoszeniu ładunków o ciężarze zbliżonym do
maksymalnego udźwigu, teleskopowanie wysięgnika
powinno być przynajmniej nieznacznie (ok. 0,5 m)
wysunięte aby przy zadziałaniu ogranicznika udźwigu
możliwe było jego wsuniecie w celu wyprowadzenia
ładunku w miejsce gdzie żuraw nie będzie już przeciążony.
Powyższe podyktowane jest faktem, że przy zadziałaniu
ogranicznika obciążenia wszystkie ruchy są wyłączane za
wyjątkiem wsuwu teleskopowania.
B.4 DESCRIPTION OF THE
CONTROLS
B.4.1 CONTROL PANELS ON EC NO X
CRANE
The machine is equipped with two control panels located
above the operation controls on the right and left sides of
the crane.
CONTROL PANELS
A) Starting key
- If ON, it enables the crane controls.
B) Reset button
- It unblocks the machine when the 1.boom cylinder is
locked at the end of the stroke without load.
C) Alimentation pilot light (POWER)
- If this is on, the electrical system is enabled.
D) Electric system malfunction light
- If this is on, the electric system is not working correctly.
E) Emergency stop button
- It stops all crane controls (see §0).
F) Pressure gauge
- If the pointer is in the yellow sector, the 90% of the
maximum lifting capacity is reached.
- If the pointer is in the red sector, the 100% of the
maximum lifting capacity is reached.
During lifting loads which weight is close to the maximum
capacity, extract of the boom extensions should be
approximate to (0,5 m). When the load limiter device
comes to the operation that will be possibility to retract the
boom extensions and to take load to the place where the
crane will be not congested.
It’s attached with the fact that when the load limiter device
comes to the operation all movements are blocked except
retract of the boom extensions.
POWER
AVPS
STOP
STOP
bar
AVPS
POWER

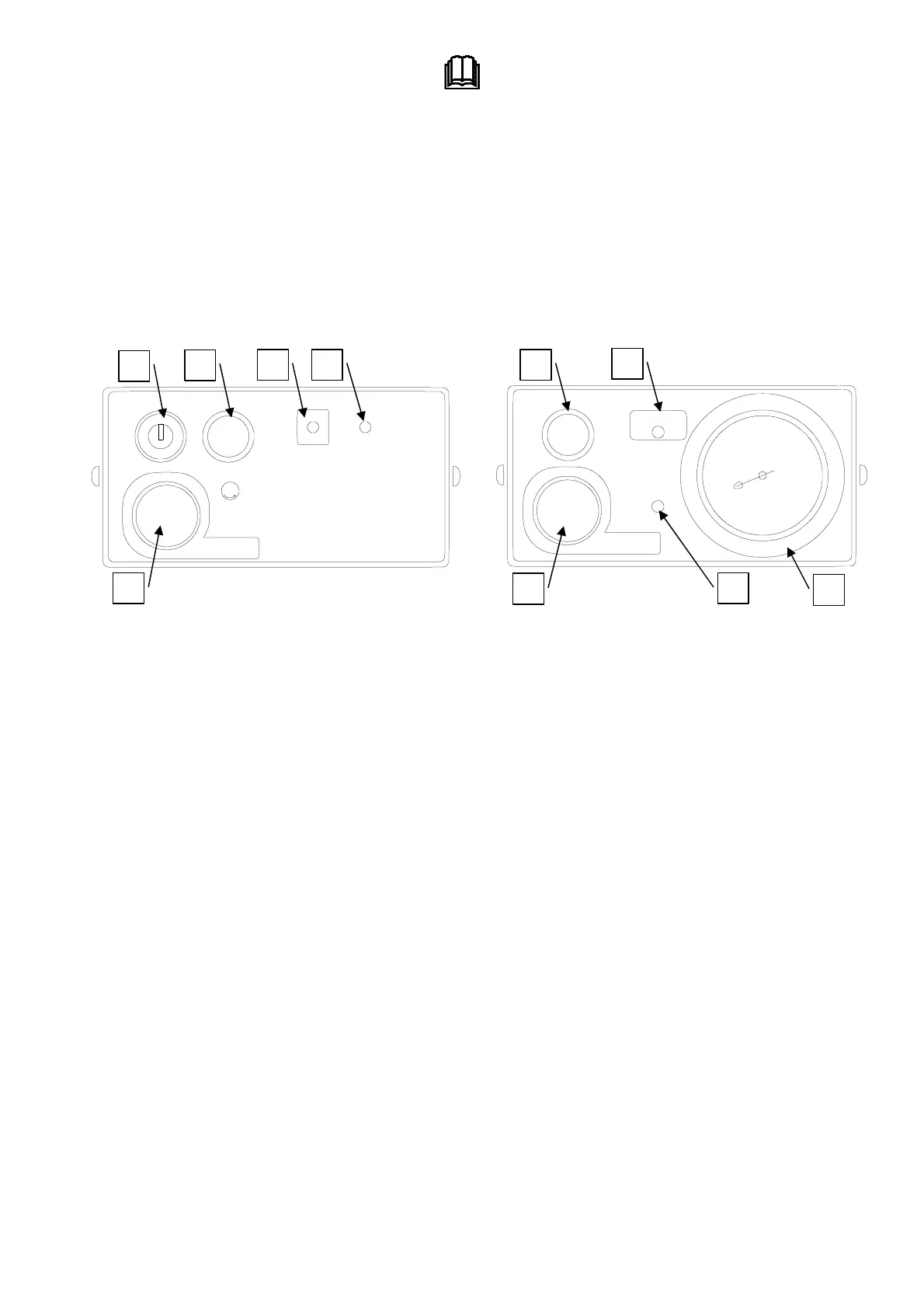

Panel po stronie zaworu sterującego
Panel at control valve side
Panel po przeciwnej stronie zaworu
Panel at opposite control valve side
B
C
D
E
A
B
C
D
E
F
