8
B.3.8 URZĄDZENIA BEZPIECZEŃSTWA,
OGRANICZNIKI I WSKAŹNIKI
Żuraw jest wyposażony w ogranicznik udźwigu, urządzenia
bezpieczeństwa i wskaźniki.
Elementy wymienione poniżej pozwalają na bezpieczne
wykorzystywanie żurawia ze wszystkimi ładunkami i z
pełnym bezpieczeństwem. Zasada działania tych urządzeń
jest opisana w odpowiednich paragrafach.
L1 OGRANICZNIK MOMENTU
L2 OGRANICZNIK ŁADUNKU MECHANICZNEGO
WYSUWU
L3 OGRANICZNIK OBROTU (OPCJONALNIE))
ZAWORY ZABEZPIECZAJĄCE SIŁOWNIKI
HYDRAULICZNE
V1 Siłownik 1° ramienia
V2 Siłownik 2° ramienia
V3 Siłownik teleskopowania
V4 Siłowniki podpór
V5 Siłowniki obrotu
V6 Siłowniki wysuwu podpór (tylko z dodatkowymi
podporami)
B1 MECHANICZNE BLOKOWANIE BELEK NÓG
B2 MECHANICZNE BLOKOWANIE MECHANICZNEGO
PRZEDŁUŻ.
I1 WSKAŹNIK OBCIĄŻENIA TCU, LAMPKI OSTRZEG.
(TYLKO X)
I2 WSKAŹNIK POZIOMU OLEJU
I3 WSKAŹNIK ZABRUDZENIA FILTRA (TYLKO CE)
I4 TERMOMETR OLEJU (TYLKO CE)

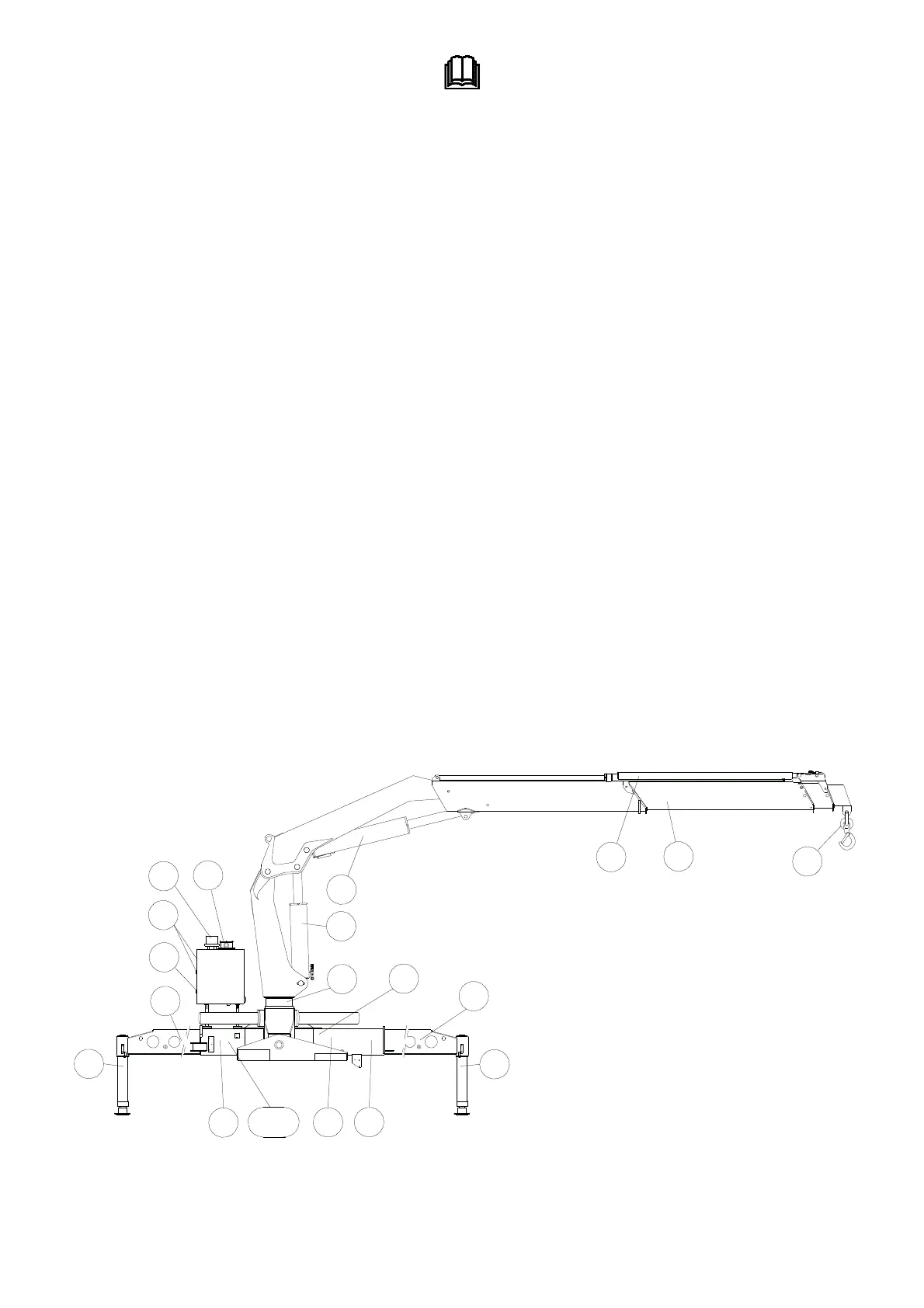

B.3.8 SAFETY DEVICES, LIMIT SWITCHES
AND INDICATORS
The crane is fitted with a load limit device, safety devices
and indicators.
These devices, listed below, enable the crane to be used
under safe conditions with all load configurations and in the
event of an emergency. Functioning of these devices is
described in the dedicated paragraph.
L1 LOAD MOMENT LIMITER
L2 MANUAL EXTENSIONS LOAD LIMITER
L3 ROTATION LIMITER (OPTIONAL)
HYDRAULIC CYLINDER BLOCKING VALVE
V1 1st arm cylinder
V2 2nd arm cylinder
V3 Telescopic components cylinder
V4 Stabiliser cylinders
V5 Rotation cylinders
V6 Stabiliser rod extraction cylinder
B1 STABILISER ROD MECHANICAL BLOCK
B2 MANUAL EXTENSION MECHANICAL BLOCK
I1 LOAD INDICATOR TCU, FLASHING (X-CRANE
ONLY)
I2 OIL LEVEL INDICATOR
I3 OIL FILTER CLOGGING INDICATOR (EC OR X-
CRANES)
I4 OIL THERMOMETER (EC OR X-CRANES)
V1
V2
V3
V4
V4
V6
V5
V6
L1-I1
L2
L3
B1
B1
B2
I2
I4
I1
I3
I3
