B.4.2 PANEL STEROWANIA (X)
Urządzenie jest wyposażone w dwa panele sterownicze
ulokowane obok sterowników po prawej i po lewej stronie
żurawia (opcjonalnie)

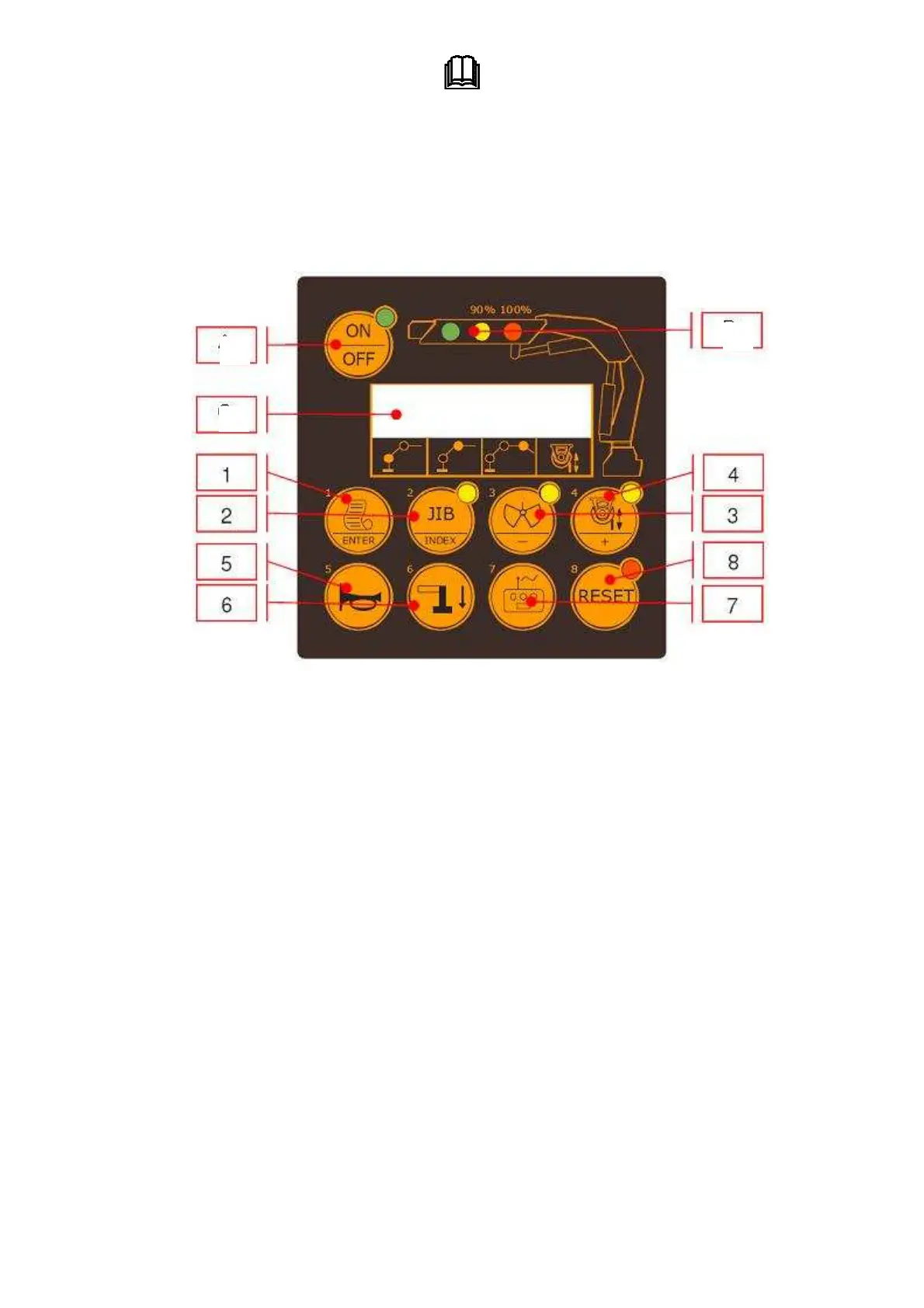

TCU GŁÓWNY PANEL STEROWANIA
A) Wskaźnikowa lampka (zielona)
- Jeżeli świeci to system elektryczny ma zasilanie
B) Lampki wskaźnikowe urządzenia ogranicznika
udźwigu –podstawowa wersja żurawia.
Te lampki pokazują wielkość obciążenia żurawia wyrażoną
w procentach
- 90%: żółta lampka, jeżeli świeci to oznacza, że 90%
maksymalnego udźwigu zostało osiągnięte i
przekroczone.
- 100%: czerwona lampka, jeżeli świeci – maksimum
udźwigu zostało osiągnięte.
C) Wyświetlacz
- Pokazuje informacje
B.4.2 CONTROL PANELS (X CRANE)
The machine is equipped with two control panels located
above the operation controls on the right and left (optional)
sides of the crane.
TCU MAIN CONTROL PANEL
A) Alimentation pilot light (green)
- If this is on, the electrical system is enabled
B) Pilot lights of load limiting device - Basic crane
These pilot lights indicate the lifting power degree of the
crane
- 90%: yellow pilot light. If on, the 90% of the maximum
lifting capacity is reached.
- 100%: red pilot light. If on, the maximum lifting capacity is
reached.
C) Display
- It shows info
A
C
B
