23
STOJĄCE STANOWISKO STERUJĄCE
Sterowniki na stanowisku stojącym mają giętkie
połączenia, aby poprzez giętkie cięgna linki w pancerzach
przekazywać napęd do głównego zaworu hydraulicznego
usytuowanego na podstawie żurawia.
W żurawiach EC w pobliżu dźwigni sterujących jest
dodatkowo usytuowany panel sterujący (bez kluczyka
rozruchowego) (patrz §B.4.1).
Na podstawie żurawia są zainstalowane typowe sterowania
(zawór sterujący żurawiem oraz podporami, zawór
przełączający, elektryczny panel sterujący).
URZĄDZENIA BEZPIECZEŃSTWA CE
Stanowisko sterujące EC jest zabezpieczone
fotoelementem. Jeżeli on wykryje, że na stanowisku
stojącym jest operator to uruchamia ograniczenia obrotu w
stronę stanowiska stojącego, aby zapobiec uderzeniu
operatora przez wysięgnik żurawia.
Aktywacja tego ograniczenia obrotu jest sygnalizowana
poprzez zieloną lampkę (S) usytuowaną w pobliżu panelu
sterującego.
Nie sterować ze stanowiska stojącego, jeżeli
zielona lampka (S) nie świeci.
Funkcje sterujących paneli zilustrowane są w §B.4.1.
Sterowania żurawiem są opisane w §B4.6.
Przycisk wyłącznika bezpieczeństwa jest na panelu
sterującym (patrz B.5.6).
Stojące stanowisko na podstawie jest
zaprojektowane tylko dla jednego operatora.
Jest zabronione zmienianie lub modyfikacja
komponentów stanowiska stojącego.
Należy zamontować odpowiednią drabinkę, aby
umożliwić dojście do miejsca sterującego.
Zobacz inne ostrzeżenia w §A.16.

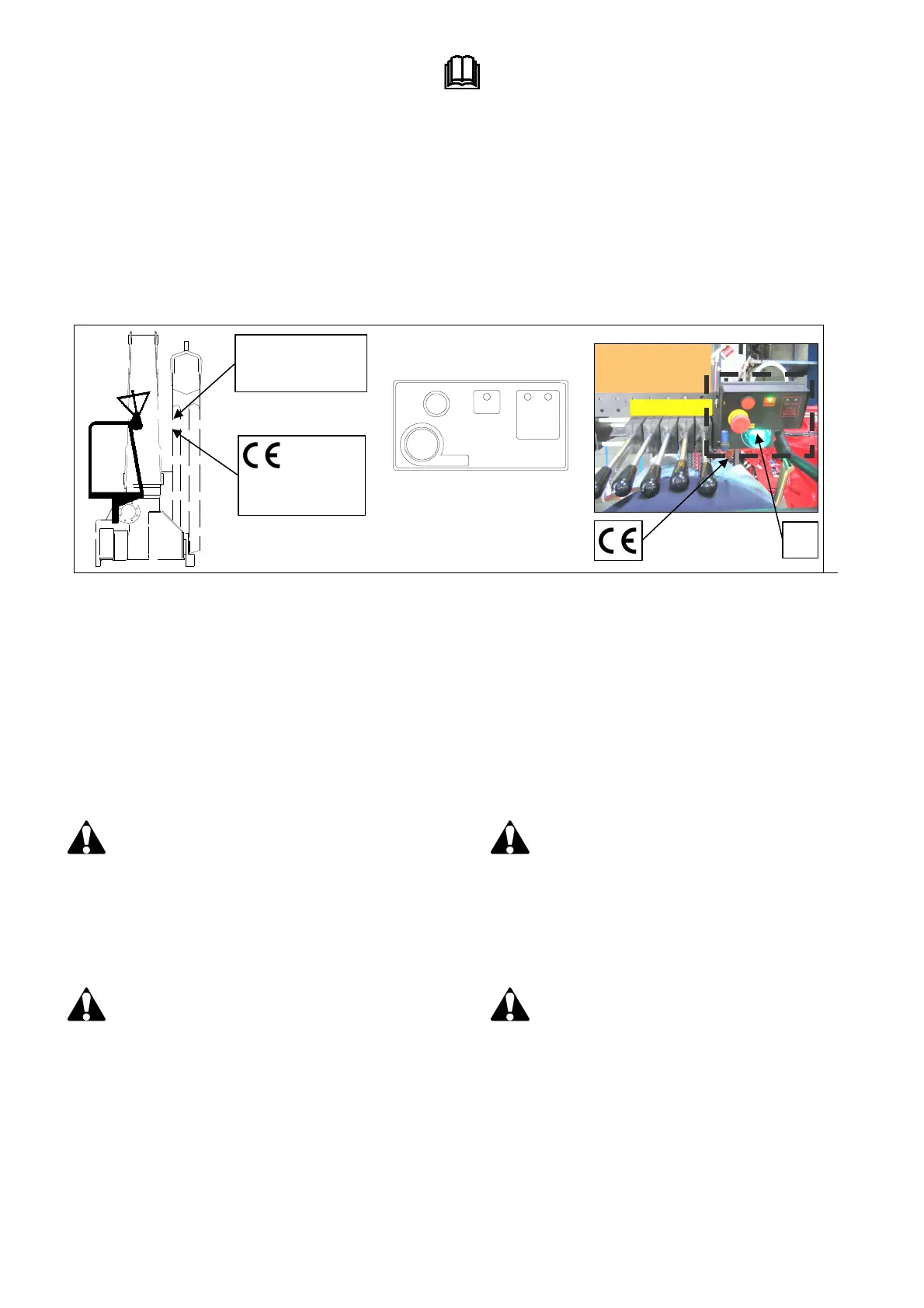

CONTROL PLACE ON FOOTBOARD
The controls on the footboard consist of "flexball" levers,
that operate on the control main valve situated on the crane
basement by flexible cables.
On the EC cranes near the footboard controls is the
auxiliary control panel (without starting key) (see §0).
On the basement are installed the standard controls (crane
and stabilizers controls, deviation valves, controls panel).
EC SAFETY DEVICES
The EC control place is provided with a photocell. If this
checks the presence of the operator on footboard, it
activates the slewing limiting device at footboard side, in
order to avoid impacts between crane and operator.
The activation of the slewing limiting device is indicated by
the green light (S) near the control panel.
Do NOT operate with the crane from the
footboard if the green light (S) is not lighted.
The functions of the control panels are illustrated in §B.4.1.
The crane controls are described in §B.4.6.
The emergency stop button is on the control panel
(see B.5.6).
The control place on footboard is designed only
for one operator.
It is forbidden to remove or modify any component of
the footboard.
Mount only the suitable ladder to reach the control
place.
See §A.16 for other warnings.
STOP
90% 100%
RATED
CAPACITY
INDICATOR
POWER
Panel sterujący
Control panel
E
Giętkie sterowanie
Flexball controls
Panel sterujący
Control panel
S
