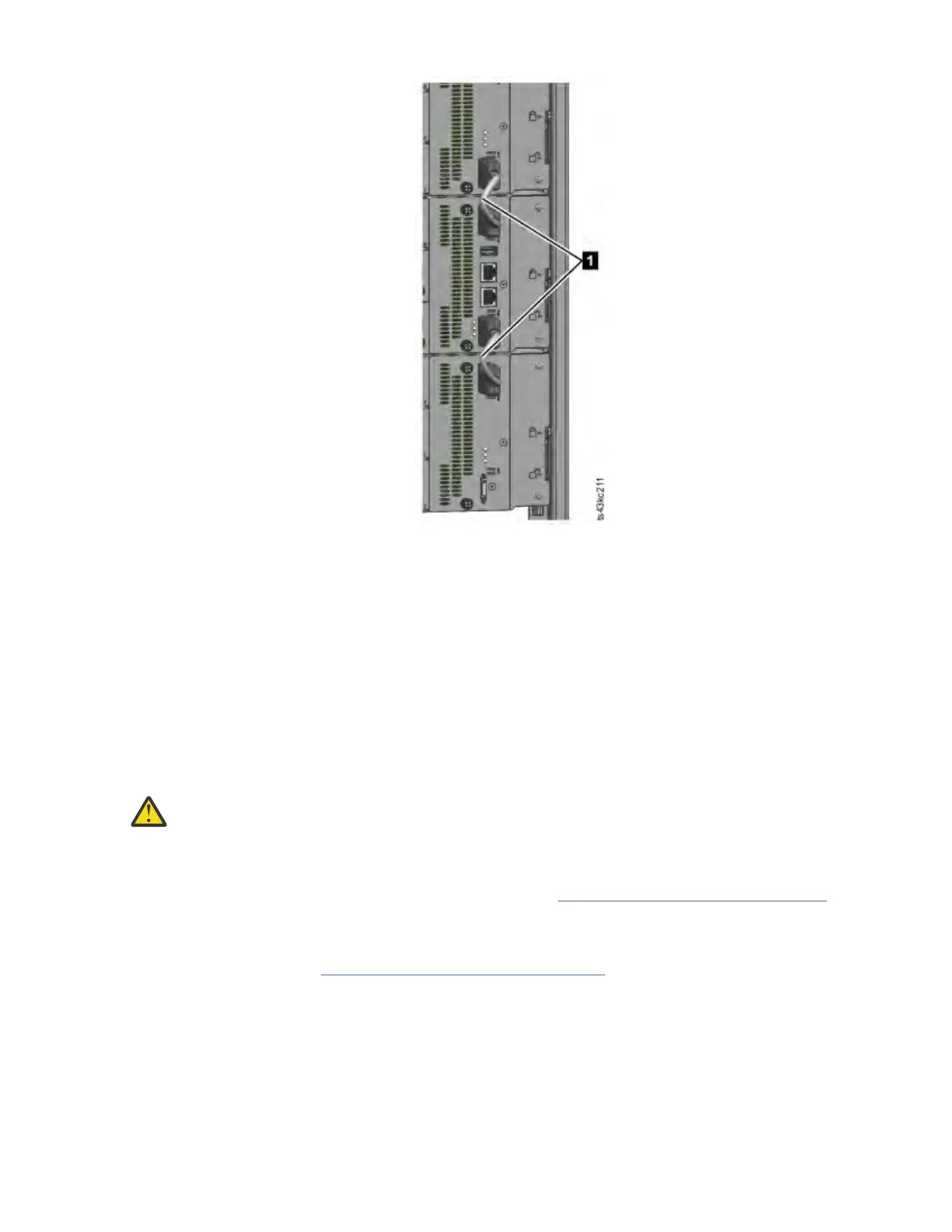

图 71: 互连电缆

注: 从两端完全拔下电缆可以防止在模块卸下和更换期间损坏扩展互连电缆。

3. 从更换的模块中拔下任何 SAS、FC 或以太网电缆。

4. 如果存在 USB 设备，请将其卸下。

卸下磁带机

从更换的模块卸下任何磁带机。磁带库会跟踪磁带机位置，并在磁带机不在预期位置时发出事件。请记录

磁带机位置，以便按照相同的顺序更换到对应磁带机托架中。

1. 用手指拧松磁带机上的蓝色翼形紧固螺钉。

2. 向后拉动磁带机手柄，同时托住磁带机底部，将其从模块中取出。

注意: 在卸下时托住磁带机的底部，避免损坏任何内部连接。

卸下电源

在卸下电源时，请务必托住底部。有关详细指示信息，请参阅第 141 页的『添加、卸下或更换电源』。

卸下基本或扩展控制器卡

有关详细指示信息，请参阅第 143 页的『更换基本或扩展控制器卡』。

从机架中卸下模块

在卸下和更换操作期间，获得他人协助来抬起和稳定模块。

• 如果要卸下其正上方或正下方装有模块的模块，

1. 从磁带库的正面，使用 2 号十字螺丝刀将模块及其相邻模块上的螺钉拧松两整圈。

2. 从磁带库的背面，解锁将该模块与相邻模块连接起来的对齐装置。

IBM Condential

138IBM TS4300 Tape Library 机器类型 3555：用户指南
