扩展单元与基本单元限制矛盾，可以从 21U 库传输到 48U 库。

组件

前面板

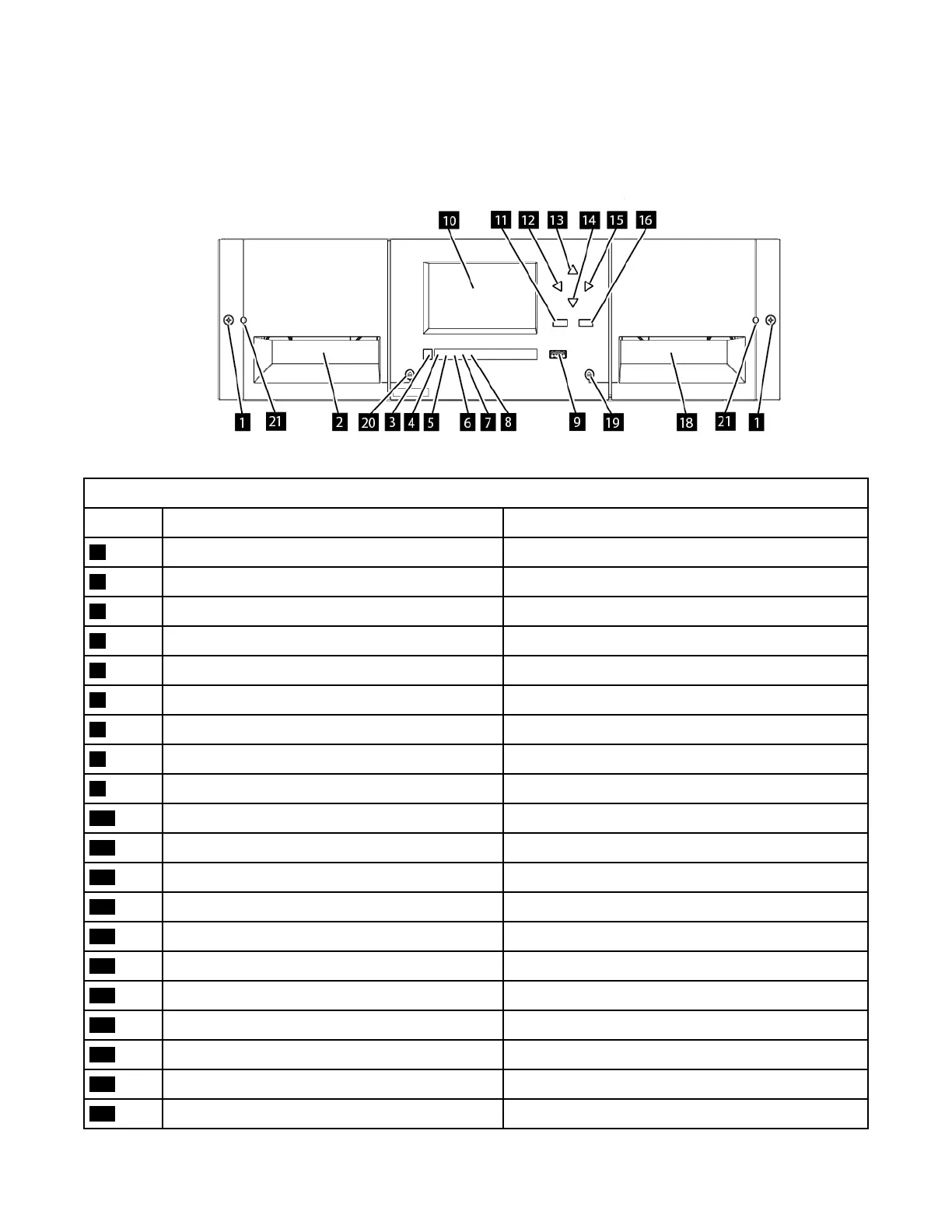

图 7: 前面板

表 2: 前面板描述

编号项注释

1 用于连接到机架的螺丝孔

2 左盒带箱通道把手

3 电源仅限基本模块

4 就绪指示灯，绿色仅限基本模块

5 单元标识 (UID) 指示灯，蓝色仅限基本模块

6 清洁指示灯，淡黄色仅限基本模块

7 注意指示灯，淡黄色仅限基本模块

8 错误指示灯，淡黄色仅限基本模块

9 USB 端口仅限基本模块

10 操作员面板显示屏仅限基本模块

11 Back/Return 按钮仅限基本模块

12 导航按钮 - 左仅限基本模块

13 导航按钮 - 上仅限基本模块

14 导航按钮 - 下仅限基本模块

15 导航按钮 - 右仅限基本模块

16 Enter 按钮仅限基本模块

18 I/O 站/右盒带箱通道把手

19 右盒带箱按钮

20 左盒带箱按钮

21 手动盒带箱释放孔

IBM Condential

第 1 章概述5
